V-nasClair Ver.2025 によるICT浚渫工
目次 >
V-nasClair Ver.2025 によるICT浚渫工（浚渫土量算出） >
法面余掘土量算出
表示の切り替え
- レイヤの変更
レイヤ「01海底地形」の表示をオン（鉛筆マークをチェック）→レイヤ「0」をダブルクリックで現在のレイヤにする。
ツールバーで現在のレイヤが「0」になる。
- 3D表示の切り替え
ツールバー→3D表示
3D表示→XY平面

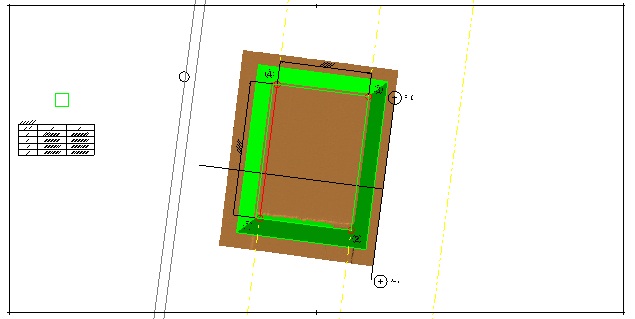

XY平面の表示（海底地形と法面余掘を含む仕上がり形状表示）
土量計算
- 土量計算（プリズモイダル）
「3D」タブ→ツール→土量計算（プリズモイダル）

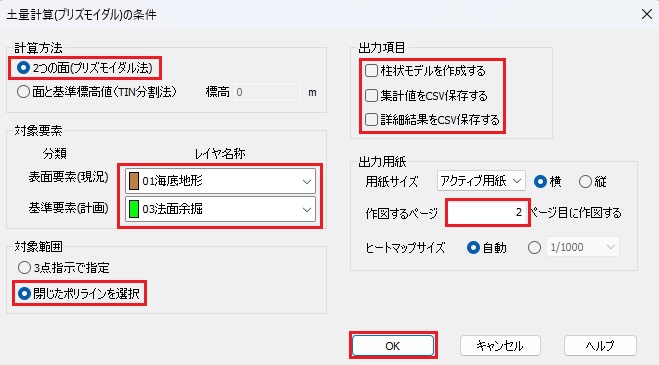

「土量計算の条件」ダイアログ
→計算方法：2つの面（プリズモイダル法）
→表面要素：01海底地形
→基準要素：02純土量形状
→対象範囲：閉じたポリラインを選択
→出力項目：全てのチェックを外す
→作図するページ：2→OK
- 土量計算方法はプリズモイダル法です。
- 純土量と同じ矩形のポリラインを使用することで計算結果がより安定します。

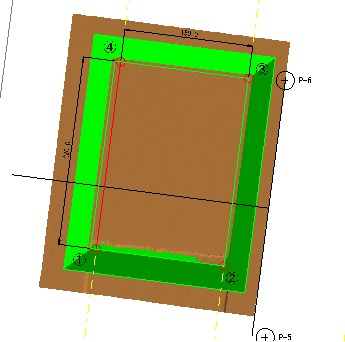

矩形のポリラインを選択（左クリック）

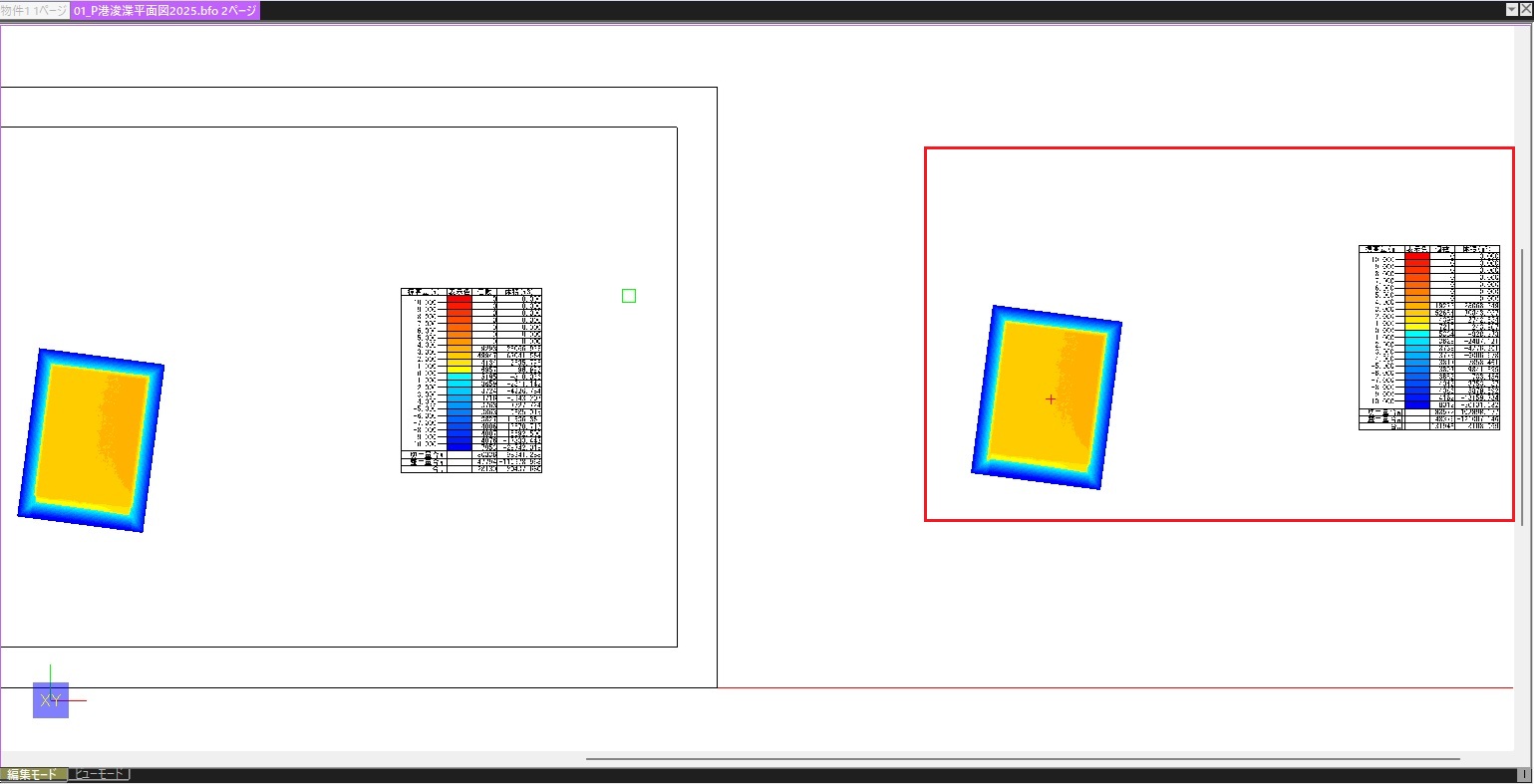

自動的に2ページ→表示枠の右側付近を選択（左クリック）（選択場所は任意）
ヒートマップ作成中→じっとなにもせず静かに待つ

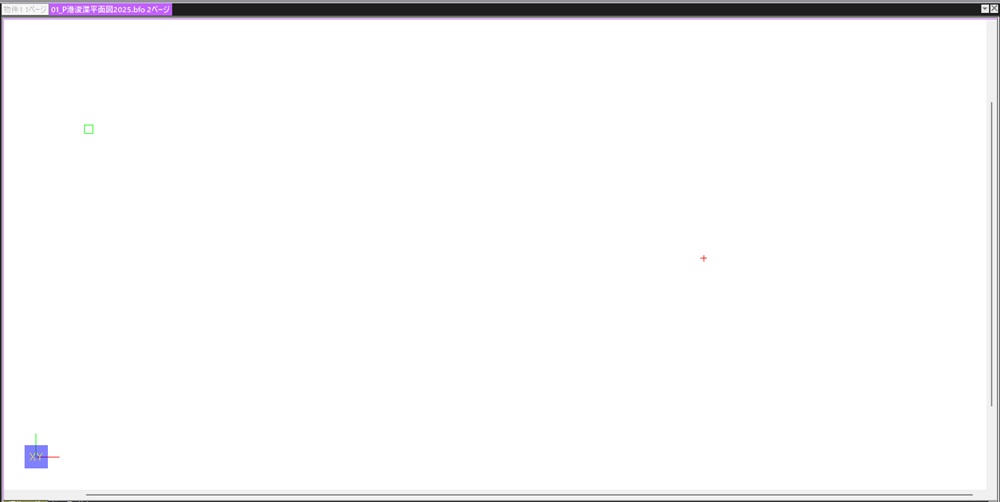

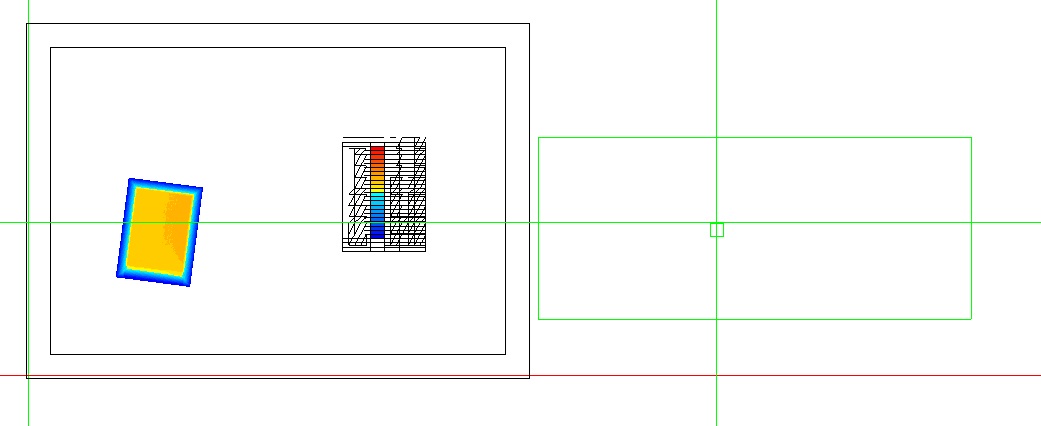

計算終了時に操作画面が白くなる場合は
ツールバー→ズーム（全体図）…レンズマークにA

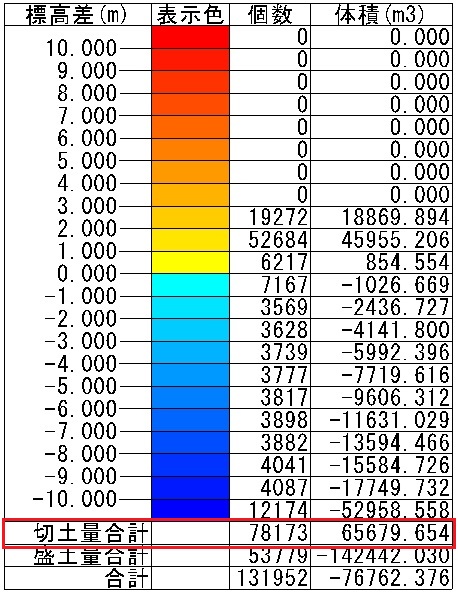

ヒートマップと凡例（計算結果）が作成される。
切土量合計（65679.654m3）が純土量＋法面余掘土量です。
- 1ページに戻りファイルを保存します。（ソフトが固まりやすいので作業の区切りに確実に保存してください。）
土量計算（エクセル）
- 法面余掘土量の計算はエクセルで行う。（純土量算出のページに切取り・貼り付け方法を記載）

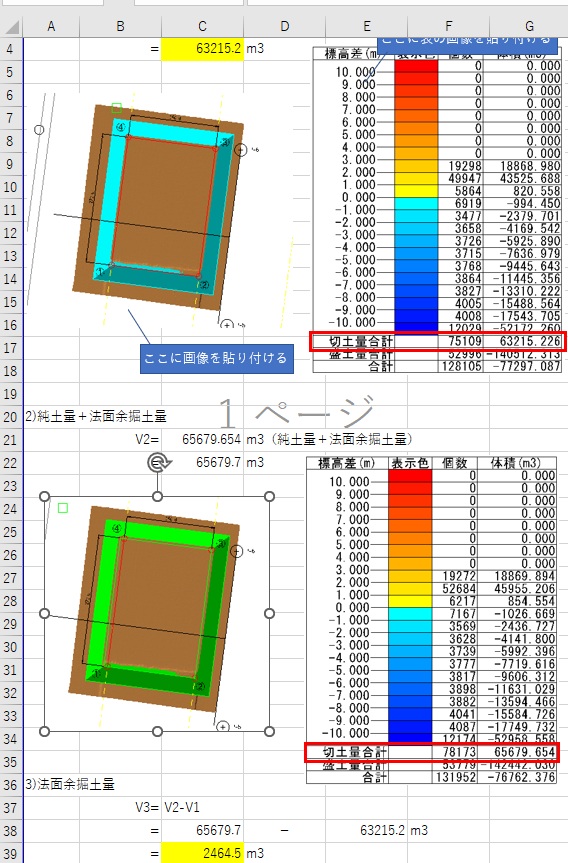

エクセルの計算ページ（例）ですが、プリズモイダル法なので「計算メッシュ間隔」はありません。
法面余掘土量計算部分です。

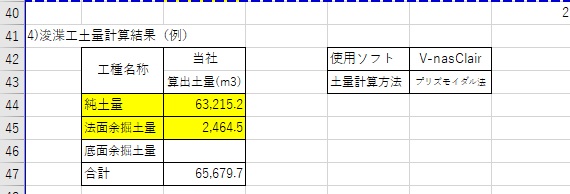

- 計算結果
計算結果の他に使用ソフト、土量計算方法についても記載します。

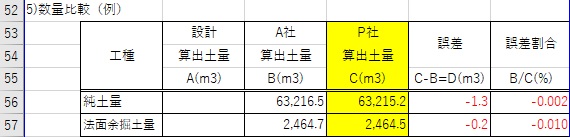

- 数量検証（数量比較）
数量検証を実施する場合には、その差が分かるように比較資料を作成します
- 計算結果は使用ソフト（プログラム）や計算方法（TIN 分割を用いて求積する方法、プリズモイダル法、点高法（1点法、4 点平均法））及び仕上がり形状作図時の微妙な誤差により違います。 そのため使用ソフト、計算方法やメッシュ間隔（点高法の場合）が分かるようにします。
- 仕上がり形状の作図誤差は土量に直接影響するため、作図完了後に断面抽出や座標値確認のため位置、形状寸法、外観の確認を推薦します。（その方法は別に記載します。）
- 計算結果が明らかに違う場合は３次元設計形状の再確認を実施し、原因が想定できる場合はその根拠についても記載することを望みます。
