V-nasClair Ver.2025 によるICT浚渫工

3次元設計データの作成

• 3次元設計データの作成(全体フロー)
  法面余掘土量の３次元設計データ作成の順序として次の３ステップが必要です。


  法面余掘を含む浚渫範囲作図（2D作図）






  法面余掘を含む法面勾配を考慮した浚渫範囲作図（3D作図）






  法面余掘を含む浚渫工事の仕上がり形状のTIN作成


法面余掘土量算出の考え方

法面余掘土量算出は上下の面の差分計算ということで、以下の2種類の考え方があります。

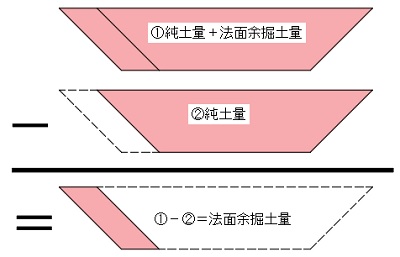

• 法面余掘土量算出の考え方-1（法面余掘が両側でも同じ）
  純土量全体＋法面余掘土量全体－純土量＝法面余掘土量

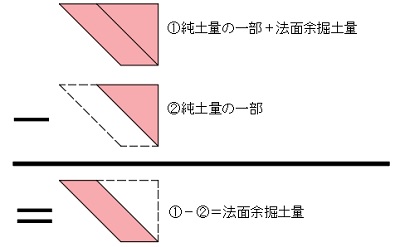

• 法面余掘土量算出の考え方-2（法面余掘土量を左右片側ずつ求める）
  純土量の一部＋のり面余掘土量－純土量の一部＝法面余掘土量



• 本資料では、3次元計算回数が1回少なくなる「考え方-1」について説明します。
  「考え方-2」は別に説明します。
