V-nasClair Ver.2025 によるICT浚渫工

法面余掘土量範囲

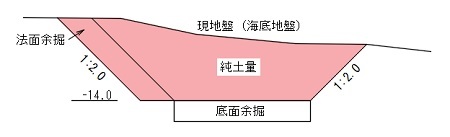

• 法面余掘土量範囲（純土量＋法面余掘）
  図の右側の法面は暫定仕上がり面なので法面余掘はない。

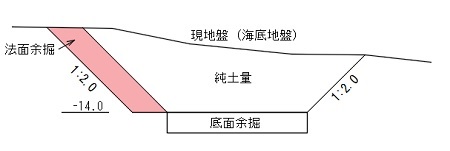

• 法面余掘土量
  純土量を差し引いて求める。

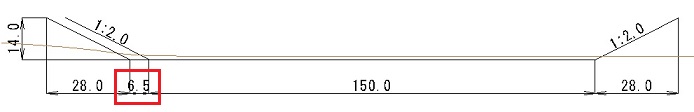

• 法面余掘幅
  今回の浚渫は普通土砂、ポンプ浚渫を適用し余掘幅は6.5mです。



法面余掘を含む底面形状の作図（2D作図）

• レイヤの表示変更
  レイヤ「01海底地形」及び「02純土量形状」の表示をオフ→「03法面余掘」をダブルクリックで現在のレイヤにする。



  ツールバーで現在のレイヤが「03法面余掘」になる。

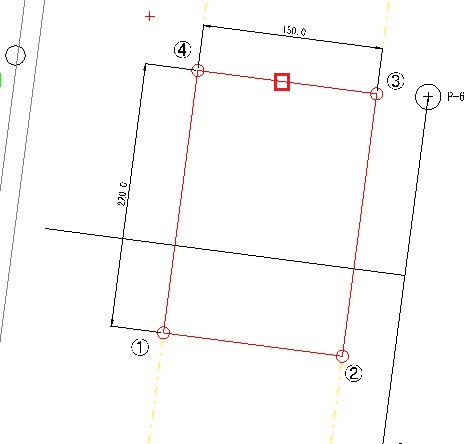

  法面余掘幅の確認（2Dオフセット距離⇒6.5m：余掘幅6.5mの位置を設定）



• 2Dオフセット（6.5m）

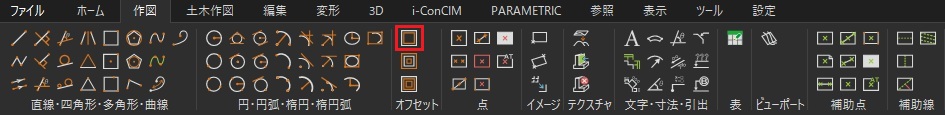

  「作図」タブ→オフセット→オフセット-片側



  浚渫範囲のポリラインを選択（左クリック）→右クリック

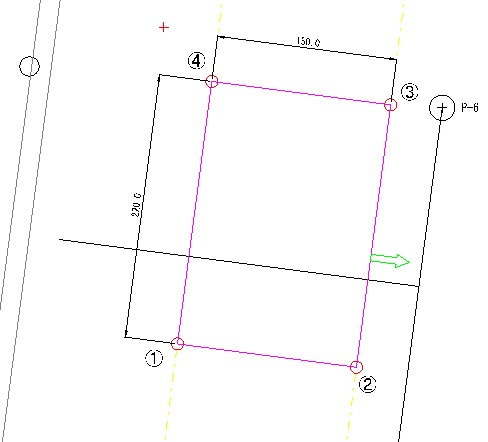

  オフセット方向を指示→マウスを左右に動かし[矢印]が浚渫範囲の[外側]を向いたら→左クリック



  ツールバーに距離入力画面出現→6.5と入力→単位：m→作図画面上で左クリック→右クリック→Esc

  ※単位に注意

  2Dオフセット完了

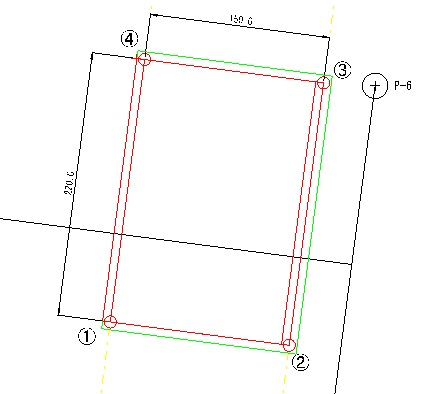

• 複写（オフセットしたポリラインの法面余掘位置を設定）
  「編集」タブ→複写→複写



  複写する要素：浚渫範囲のポリラインを選択（左クリック）→右クリック



  配置基準点を指示：今回は図の左上端点を選択



  配置位置を指示：垂点（交差する線があれば交点でもOK）を選択→右クリック→Esc



  底面範囲を左側に6.5m平行方向に複写しました。



  法面余掘範囲を含む浚渫範囲の作図準備完了。

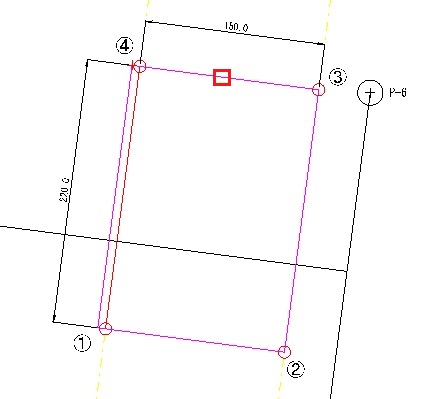

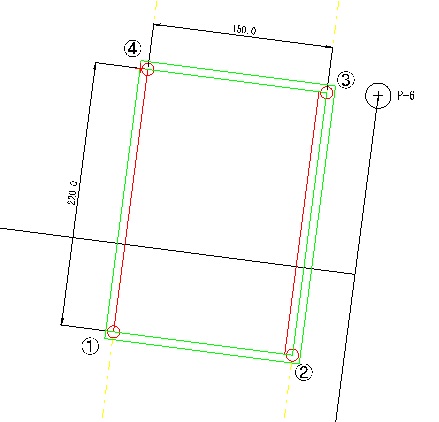

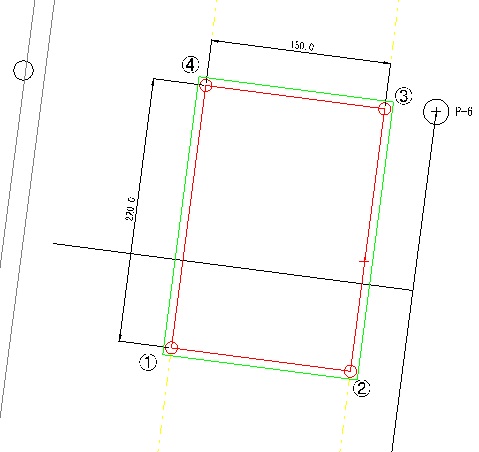

• 法面余掘を含む浚渫範囲の作図（ポリライン作図）

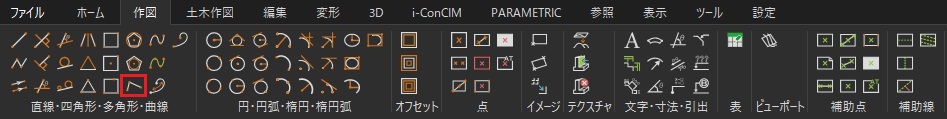

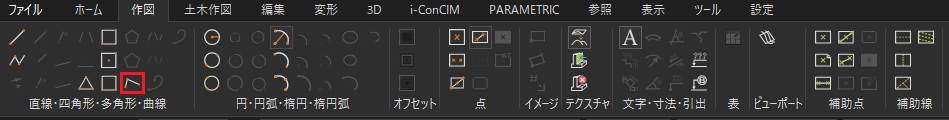

  「作図」タブ→直線・四角形・多角形・曲線→ポリライン



  1点目指示→端点1選択(反時計回り)



  「ポリライン」ダイアログ→図形を閉じる：✓（TINの面を作図するときは必ず閉じる）

  ※閉じていないとTINが作成できない

  2点目指示→端点2選択



  3点目指示→端点3選択



  4点目指示→端点4選択→右クリックで図形を閉じる



  ポリライン作図完了

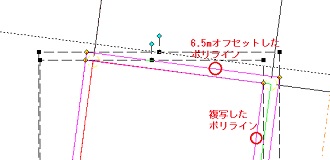

• 必要のないポリライン削除
  6.5mオフセットしたポリライン＋複写したポリラインを選択→Delete

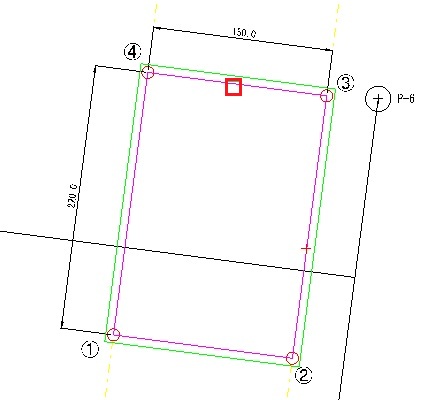

  法面余掘を含む浚渫範囲の作図完了（法面余掘の幅を含む浚渫範囲）

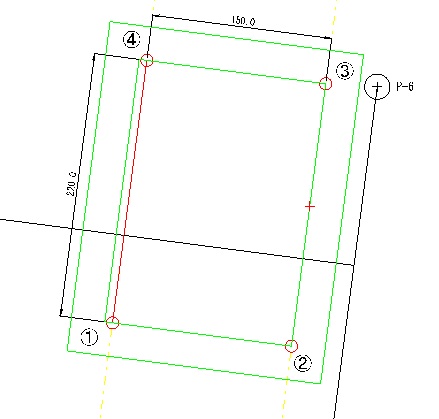

外側範囲の作図（2Dオフセット）

• 2Dオフセット距離

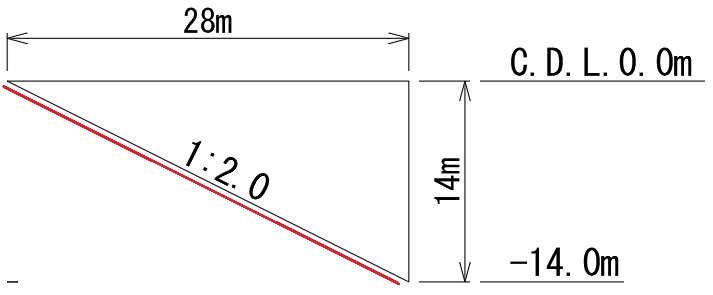

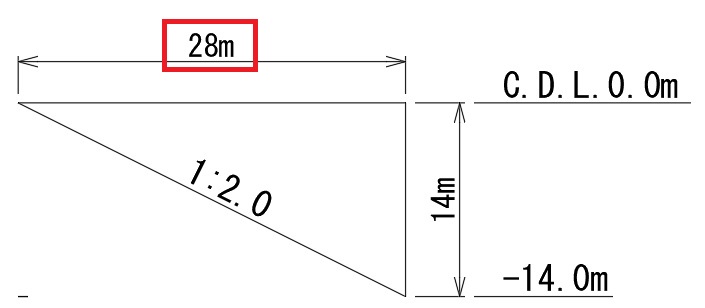

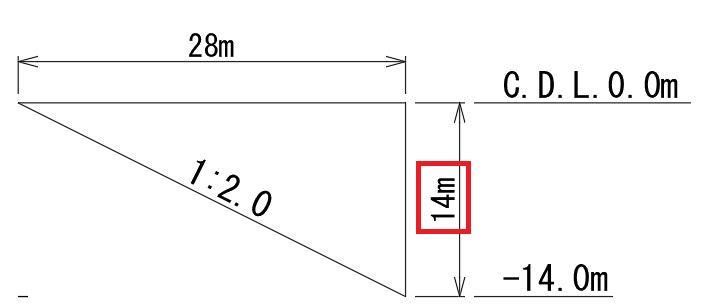

  2Dオフセット距離は必ず純土量と同じ⇒設計水深-14m、法面勾配1:2.0→14m×2=28m



• 2Dオフセット（28m）
  「作図」タブ→オフセット→オフセット-片側



  法面余掘を含む浚渫範囲のポリラインを選択（左クリック）→右クリック



  オフセット方向を指示：マウスを左右に動かし[矢印]が浚渫範囲の[外側]を向いたら→左クリック



  ツールバーに距離入力画面出現：28と入力→単位：m→作図画面上で左クリック→右クリック→Esc

  ※単位に注意

  2Dオフセット完了





3D表示の切り替え

• 3D表示の切り替え（3Dオフセットの準備）
  ツールバー→3D表示



  3D表示→南西面



  南西面の表示



  今回は南西面ですが、実践では自分が理解しやすい向きにしてください。

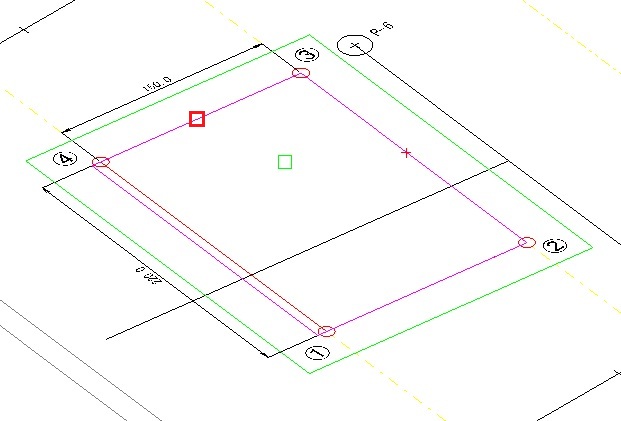

底面部の作図（3Dオフセット＋TIN作成）

• 3Dオフセット距離
  3Dオフセット距離は必ず純土量と同じ⇒-14m



• 3Dオフセット
  「3D」タブ→線作成→3Dオフセット

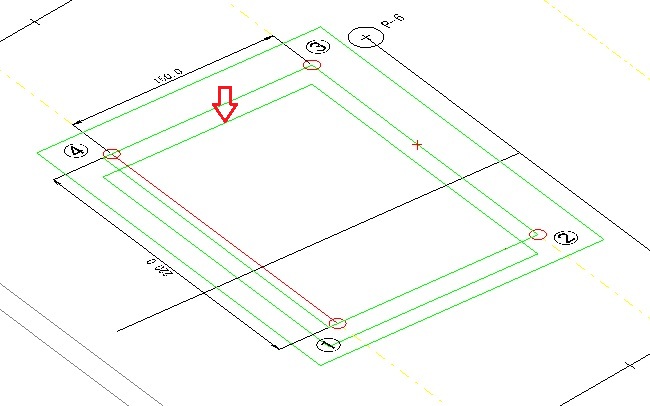

  法面余掘を含む浚渫範囲のポリラインを選択（左クリック）→右クリック

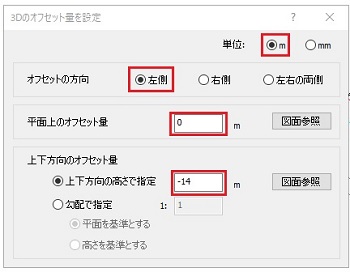

  「３Dのオフセット量を設定」ダイアログ
   →単位：m
   →オフセットの方向：左側（右側でもOK、両側にすると同じ位置に2本オフセットされる）
   →平面上のオフセット量：0
   →上下方向のオフセット量：-14
   →作図画面上で左クリック→右クリック→Esc



  3Dオフセット完了

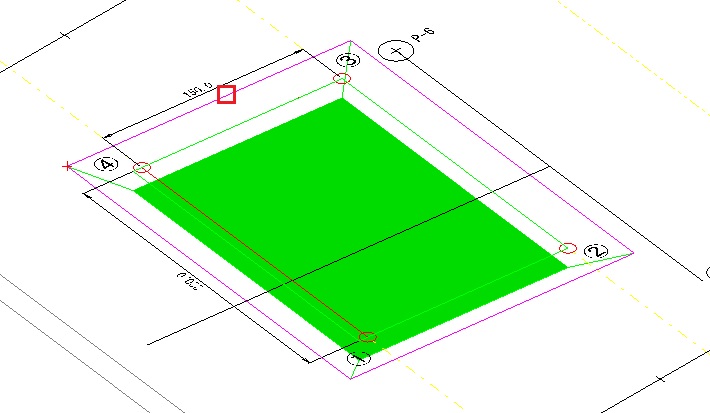

• 底面のTIN作成
  「3D」タブ→面作成→ポリライン要素指示（TIN作成）



  底面のポリラインを選択（左クリック）→右クリック



  底面のTIN作成完了



  ※V-nasClair ver2025はポリライン等の表示順序の編集が難しくなったので先に底面をTINにします。


法面部の作図

• 法面部とは
  1:2.0の法面部分



• ポリライン作図
  「作図」タブ→直線・四角形・多角形・曲線→ポリライン

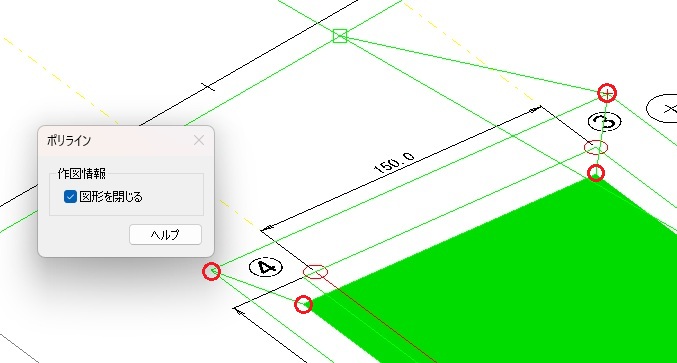

  1面目作図→端点1選択→「ポリライン」ダイアログ→図形を閉じる：✓（TINの面を作図するときは必ず閉じる）
  端点2→3→4→右クリックで図形を閉じる。(純土量の法面作図と同様に4面共作図)



  引き続き2面目作図→RP点選択（RP点以外の端点でもOK）→全4面作図→Esc→法面部ポリライン作図完成





法面部のTIN作成（まとめてTIN作成）

純土量のページで詳しく説明しているので、このページでは「まとめてTIN作成」のみ説明します。
• 4面のTINを一つのTINとして作成
  天端のポリラインを選択→Delete（削除）（法面のポリラインを選択できないため削除する）
  （ただし、法面のポリラインが選択できる場合は削除）



  「3D」タブ→面作成→ポリライン要素指示（TIN作成）

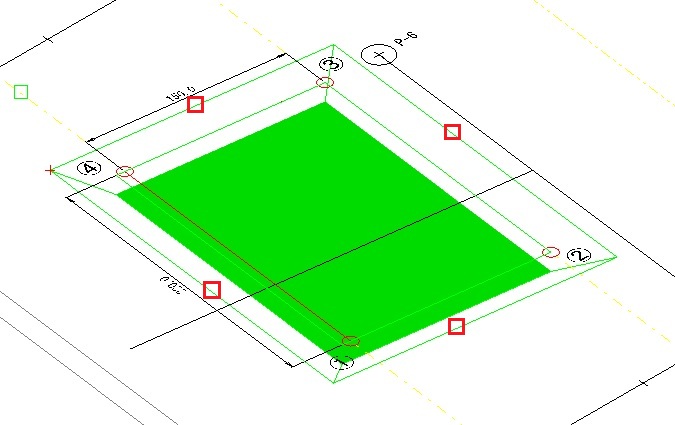

  ①→②→③→④の順に4面をまとめて選択（左クリック）→右クリック→Esc

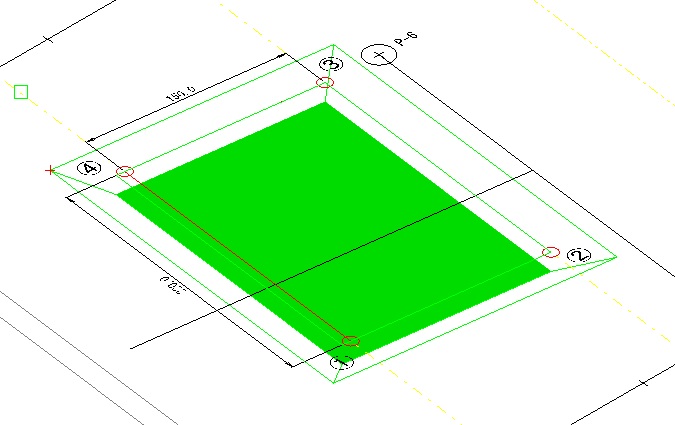

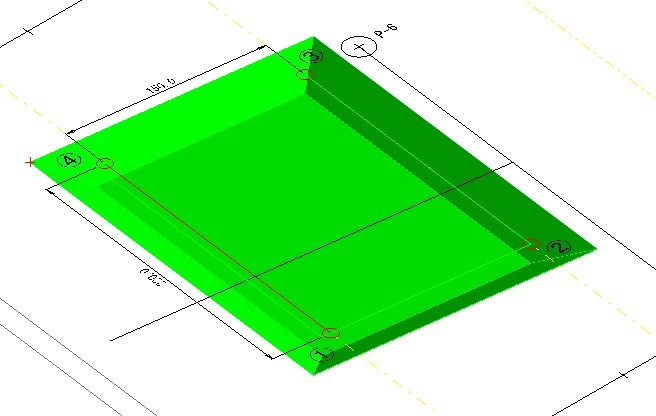

  法面余掘を含めた仕上がり形状のTINが完成
