V-nasClair Ver.2025 によるICT浚渫工

操作フロー

• 操作フロー
  底面形状作成からの底面余掘土量計算の順序は以下の通りです。
  設計浚渫範囲の底面形状のTIN作成（-14m）
     ↓
  海底地形TINで底面形状TINの切断・成形
     ↓
  底面余掘面積算出
     ↓
  底面余掘土量計算（底面余掘面積×余掘厚）

• レイヤ
  レイヤ「01海底地形」「02純土量形状」「03法面余掘」は非表示
   レイヤ「04底面余堀」は現在のレイヤ





3D表示の切り替え

• 3D表示の切り替え（3Dオフセットの準備）
  ツールバー→3D表示



  3D表示→南西面



  南西面の表示





3Dオフセット

• ３Dオフセット（水深14mの浚渫底面を作成）
  「3D」タブ→線作成→3Dオフセット



  浚渫範囲のポリラインを選択（左クリック）→右クリック



  「３Dのオフセット量を設定」ダイアログ
   →単位：m
   →オフセットの方向：左側（右側でもOK、両側にすると同じ位置に2本オフセットされる）
   →平面上のオフセット量：0
   →上下方向のオフセット量：-14
   →作図画面上で左クリック→右クリック→Esc

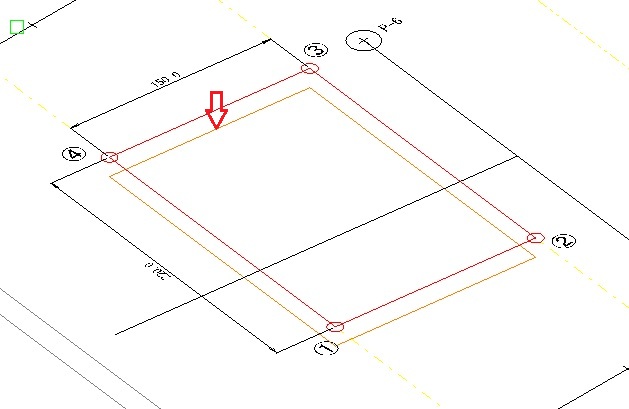

  3Dオフセット完了（水深14mの浚渫底面作成）





底面形状の面（TIN）作成（-14m）

• ポリライン要素指示（TIN作成）
  「3D」タブ→面作成→ポリライン要素指示（TIN作成）



  -14mのポリライン選択（左クリック）→右クリック→Esc




  設計浚渫範囲の底面形状TINが完成


海底地形TINで底面余掘形状TINを切断・整形

• レイヤ
  レイヤ「01海底地形」を表示

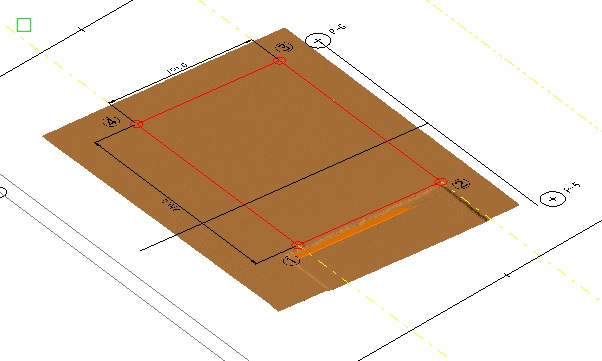

  海底地形と底面形状（-14m）が表示されます。



• 面の切断

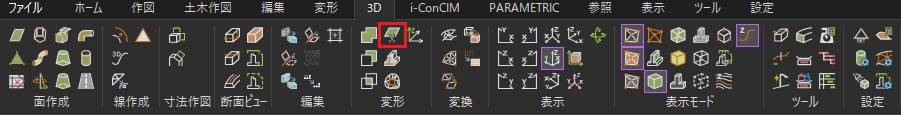

  「3D」タブ→変形→面の切断（海底地形TINで底面余掘形状TINを切断）



  「面の切断ダイアログ」→OK

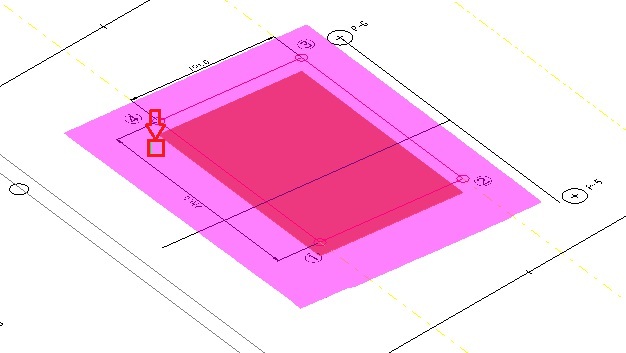

  切断する側の要素（海底地形TIN）を選択（左クリック）→右クリック（切断実施）



  「面の切断ダイアログ」が再び出現→キャンセルまたは「×」→Esc（続けて実施する場合はOK）



  見た目は変わっていませんが・・・



• レイヤ
  レイヤ「01海底地形」を非表示

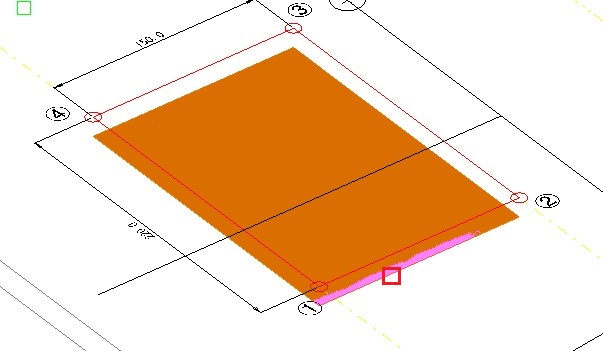

  底面形状（-14m）の先端側を選択（左クリック）→Delete（削除）
  ※削除した範囲は前年度浚渫した範囲が食い込んでいる部分です。

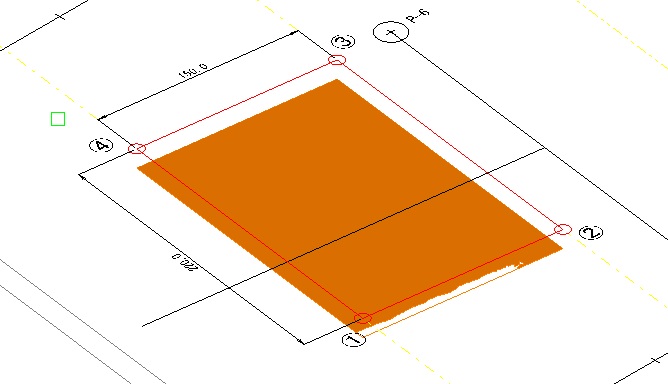

  底面余掘形状（-14m）が作成されました。



• 削除した範囲とは

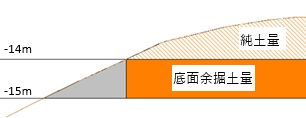

  （今回の浚渫に関して）下図の灰色の範囲は浚渫範囲に含まれていても水深14mを確保しているので浚渫する必要がない。





表示の切り替え

• 3D表示の切り替え
  ツールバー→3D表示



  3D表示→XY平面

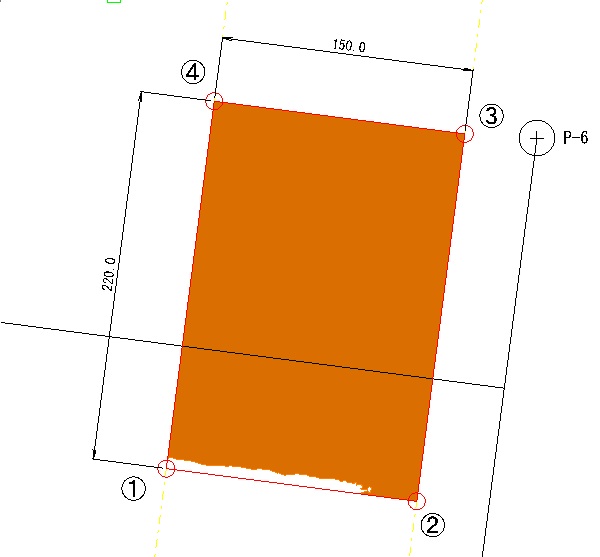

  底面形状完成





底面余掘面積算出

• 表面積計算
  「ツール」タブ→計測→面積（ポリゴン）計測

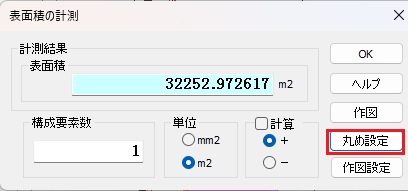

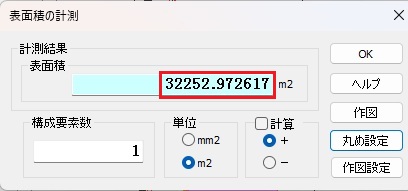

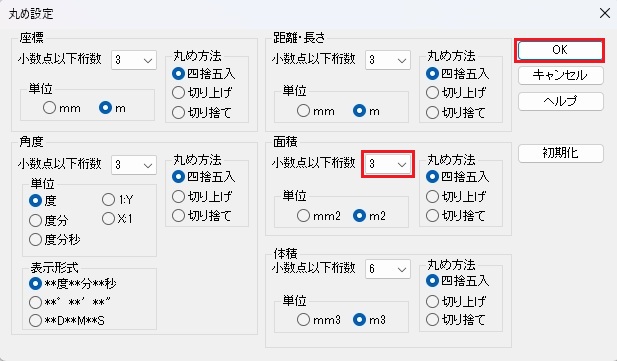

  底面TINを選択（左クリック）→右クリック→表面積の計測ダイアログ→単位：m2→32252.973m2→OK→Esc



  ※TIN（ポリゴン）表面積計測機能は新しく追加されました。


土量計算（エクセル）

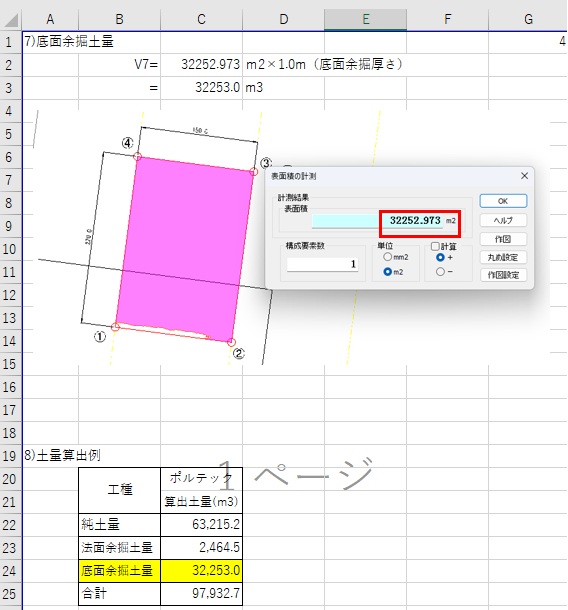

• 底面余掘土量はエクセルで計算する。（簡単で確実です）
  底面余掘×余掘厚（1.0m）（純土量算出のページに切取り・貼り付け方法を記載）
