V-nasClair Ver.2025 によるICT浚渫工

底面余堀土量範囲

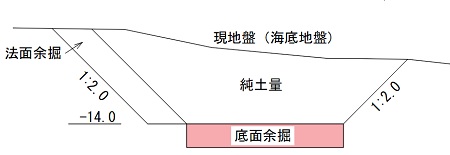

• 底面余堀土量範囲
  底面余堀土量範囲は下図の通りです。

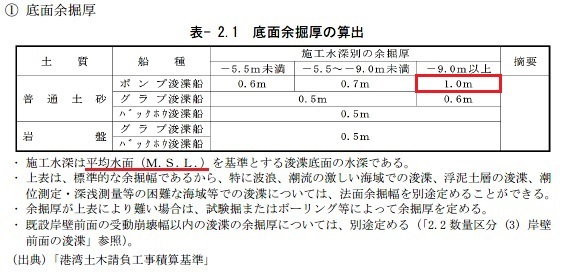

• 底面余堀厚
  今回の浚渫の底面余堀厚は普通土砂、ポンプ浚渫、施工水深-14mなので1.0mです。



底面余堀土量算出の考え方

• 底面形状のTIN面積×厚さ

  底面のTIN生成から底面余堀土量を算出するには次の４ステップが必要です。


  設計浚渫範囲の底面形状のTIN作成






  海底地形TINで底面形状TINの切断・成形






  底面余堀面積算出（Ａm2）






  Ａ×底面余掘厚（1.0m）＝底面余掘土量
