V-nasClair Ver.2025 によるICT浚渫工

点群ファイルの種類

• ICT浚渫工で使用する点群ファイルの種類
  これは「メモ帳」で開いた拡張子csv形式（コンマ区切り）の点群ファイルです。
  ※メモ帳は約1000万行まで読み込めます。（エクセルは約100万行）
  NMB測量データの元ータは数百点/m2の密度ですが「マルチビームを用いた深浅測量マニュアル（浚渫工編）：国土交通省港湾局」に基づき、1m格子中央値(1点/m2)に間引いて納品されたデータを使用します。
   テキストファイルの拡張子の種類は主に、.csv、.xyz、.txtの3種類でスペース区切り、あるいはコンマ区切りのテキスト形式で保存されています。
   UAV（ドローン）空撮で作成された点群ファイルは位置情報(X,Y,Z)の他、色彩情報(R.G.B)も含まれています。また、圧縮ファイル形式の.laz、.las形式で納品される場合もあります。（起工測量は0.25m2(0.5m格子)に1点(4点/m2)）

点群インポート

• レイヤ「01海底地形」を現在のレイヤにする。
  レイヤパネル→レイヤ「01海底地形」をダブルクリック

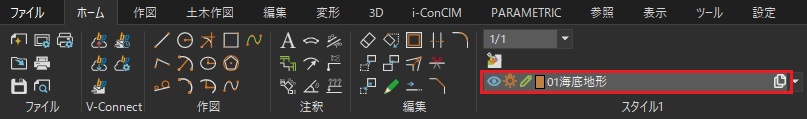

  ホームタブ→レイヤコンボボックス→「01海底地形」になっていることを確認



• 点群インポート（点群をV-nasClairに読み込む）
  「参照」タブ→インポート→インポート-点群



  「開く」ダイアログ→データフォルダ内の点群データを選択→開く



  「点群をインポート」ダイアログ（※とても重要）
   →読み込み開始行：1（1行目に文字列があれば2とする）
   →読み込み対応列：(X=1、Y=2)（点群ファイルが測量座標ならXとYを入れ替え）
   →単位：m
   →色：作図設定の色を指定する（UAVの場合はデータの色を使用する→RGB色表示）
   →座標系：現在の座標系を使用する（同じページに読み込む）→OK



  正常な位置（浚渫範囲）にインポートされました。
   ※インポートの設定が1つでも異なっていると正常にインポートできません！





トラブルシューティング（測量座標と数学座標）

• XYを逆にインポート
  「点群をインポート」ダイアログ→読み込み対応列：(Xを2、Yを1)→OK

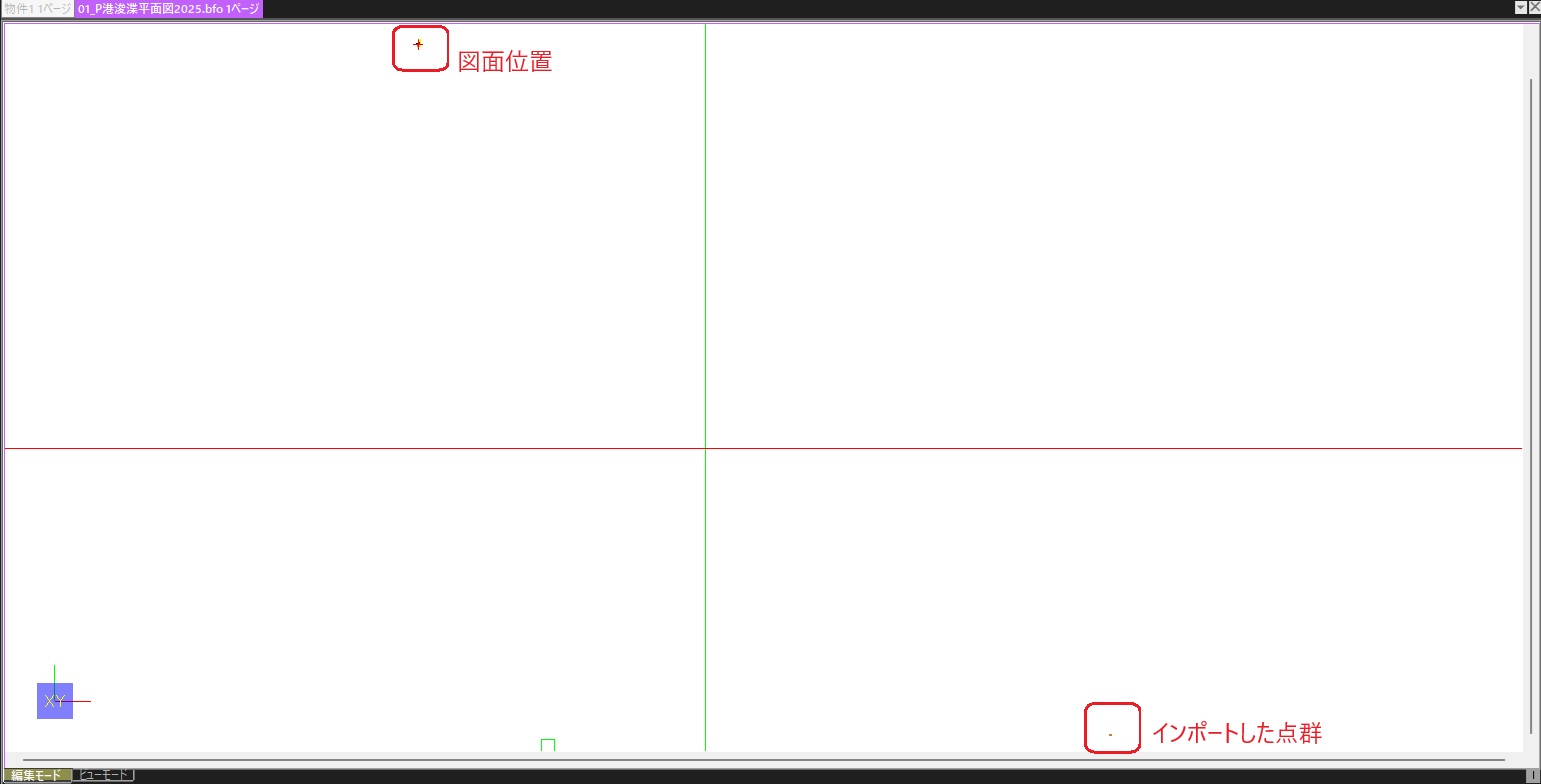

  XY座標が逆に読み込まれたので浚渫範囲とは大きく離れた位置にインポートされる。


• 操作を元に戻す
  クイックアクセスツールバー→アンドゥ（元に戻す）→点群インポート前の操作に戻る。

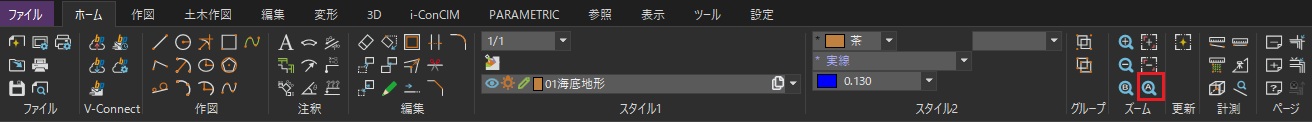

  ツールバー→全体図（ズーム）



  または、ホームタブ→ズーム→全体図（ズーム）



  元の状態の画面に戻る→再度、点群インポート



  ツールバーの全体図（ズーム）は作図範囲に戻してくれるので便利な機能です。
  ※重要
   「マルチビームを用いた深浅測量マニュアル」では点群データ納品時には「数学座標のXY」と記載してあるが、実際には「測量座標のXY」で納品されている場合も多くあります。
  どちらか不明の場合は一度インポートし、失敗したら再度インポートすれば問題ありません。
   また、V-nasClairの場合、深さZ値がマイナス表示になっていない場合に修正できないため、読み込む前にエクセル等でZ値の前に「－」を追加しなければなりません。
   以上2点について注意願います。



  （出典）マルチビームを用いた深浅測量マニュアル
