V-nasClair Ver.2025 によるICT浚渫工

表示の切り替え

• レイヤの変更
  レイヤ「01海底地形」の表示をオン（鉛筆マーク）→レイヤ「0」をダブルクリックで現在のレイヤにする。

   → 

  ツールバーで現在のレイヤが「0」になる。



• 3D表示の切り替え
  ツールバー→3D表示



  3D表示→XY平面

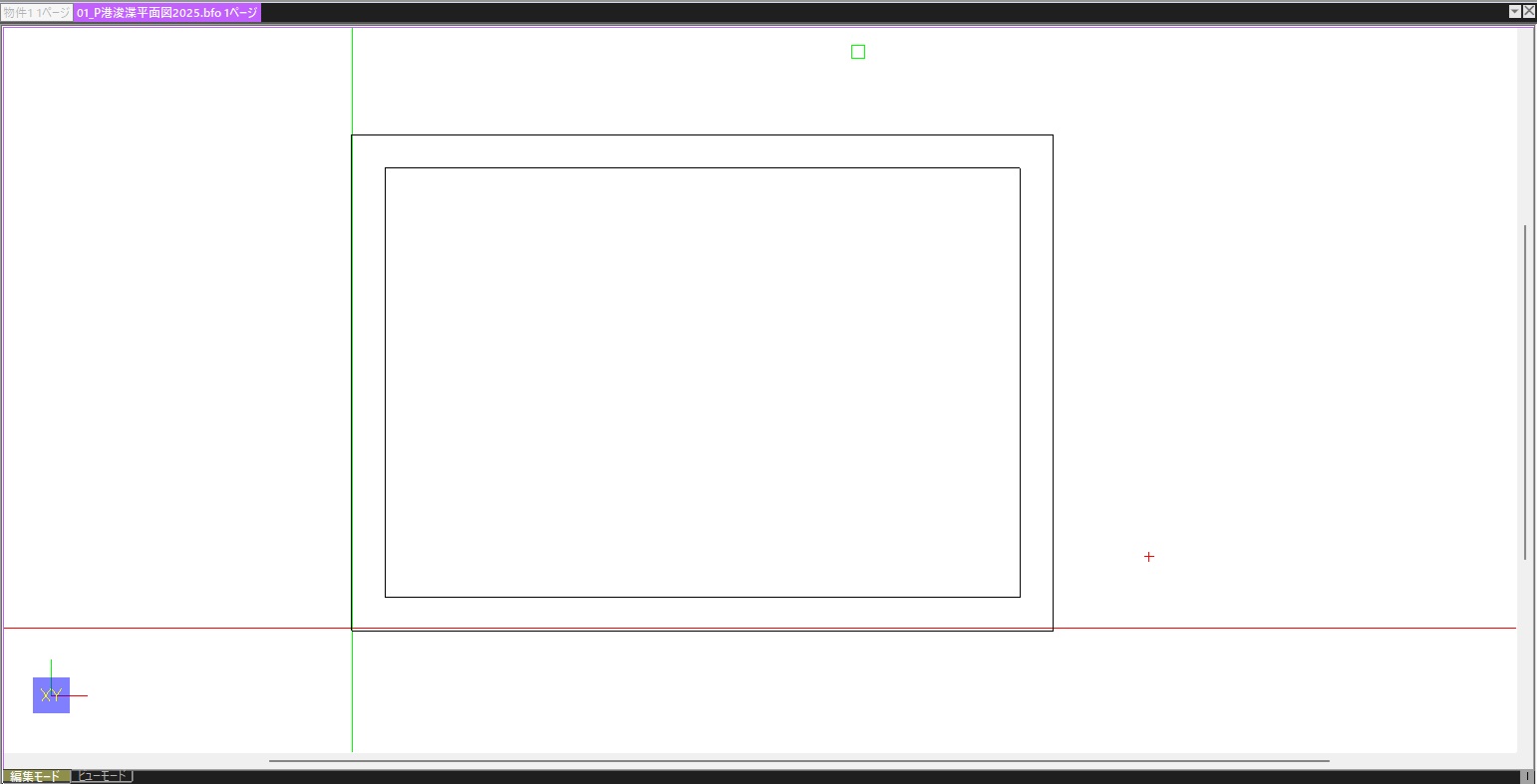

  XY平面の表示

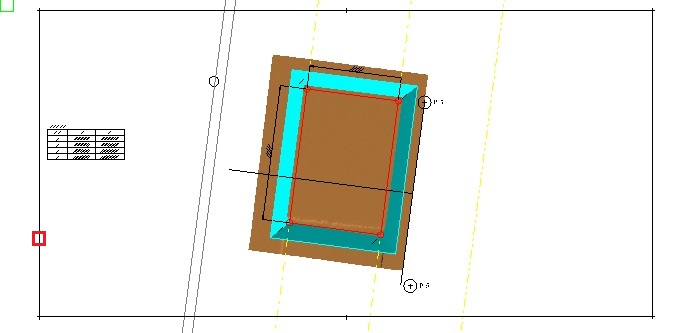

矩形のポリライン作図

• ポリライン作図

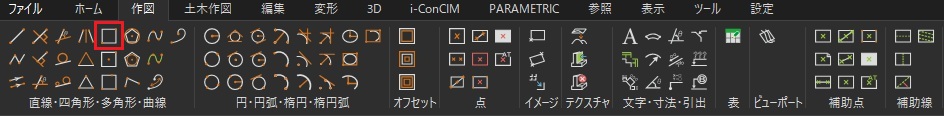

  「作図」タブ→直線・四角形・多角形・曲線→四角形

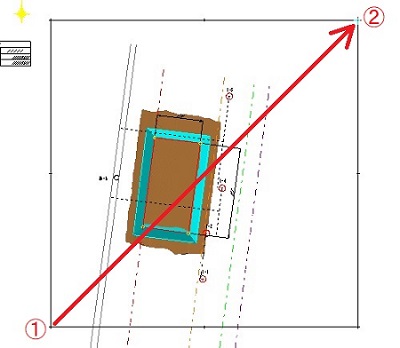

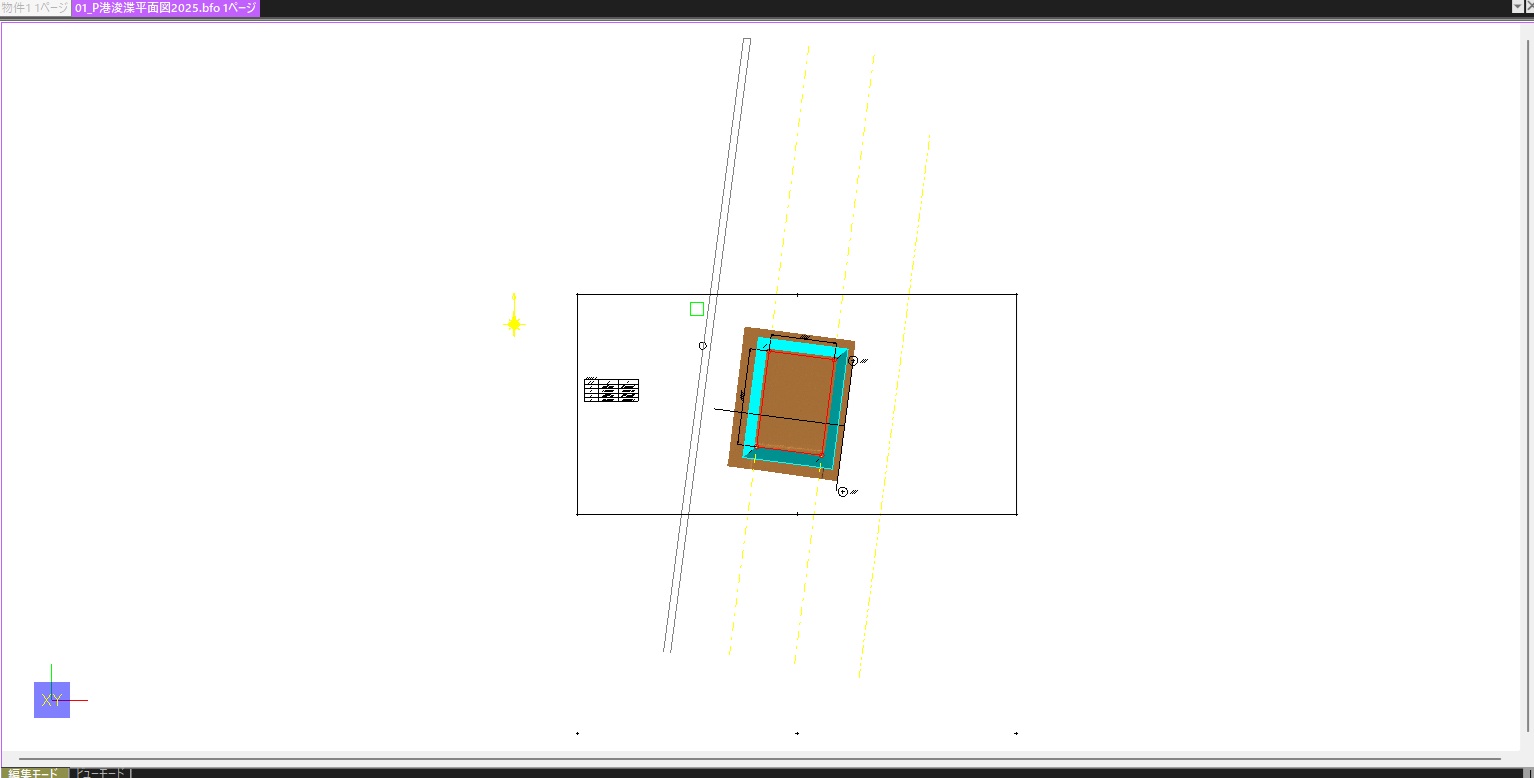

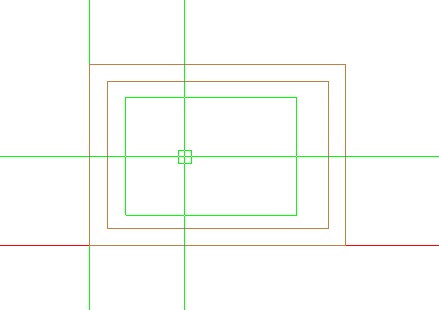

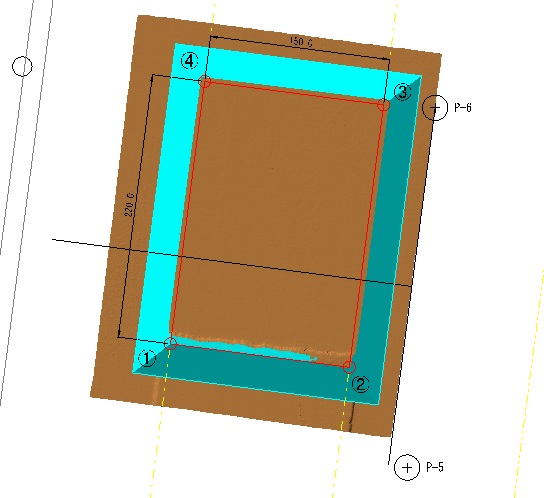

  この図では図上の座標位置に＋が表示されているので、その中心位置（交点）を①②の順で選択→Esc
   ※必ず左下から右上の順です



  ＋表示の中心位置（交点）

• 四角形のポリライン作図
  • 土量計算時に3点指示より簡単です。（土量計算の条件参照）
  • V-nasClairは数量計算を四角形のポリラインの左下から始めますが、ヒートマップは1点目の位置により傾きが決まるので、左下以外だと傾いてしまいます。
  • 点高法は四角形のポリラインの作図位置が違うと数量も少しだけ違います。プリズモイダル法は同数量になります。
  • 今回は図面に座標位置の＋が記載されていましたが、通常は任意の位置で作図します。


土量計算の設定

• 土量計算の設定（設定の確認）

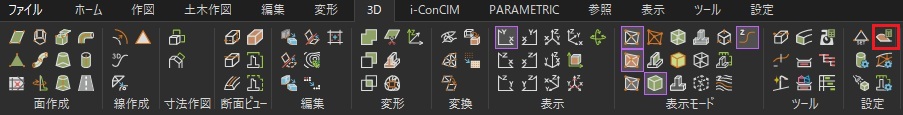

  「3D」タブ→設定→土量計算の設定

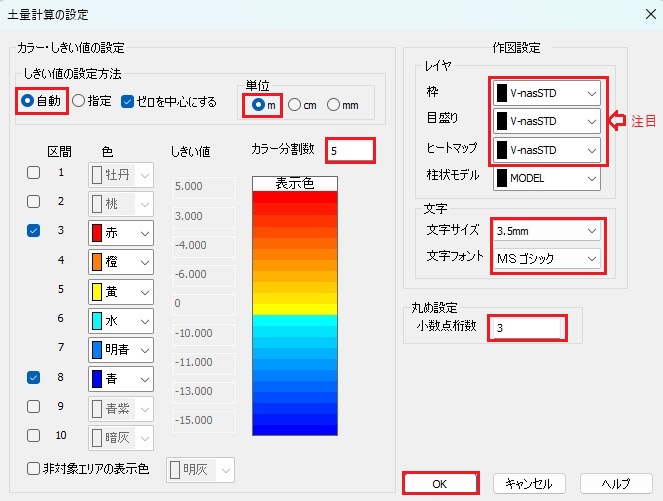

  「土量計算の設定」ダイアログ
   →しきい値の設定方法：自動
   →単位：m
   →カラー分割数：5
   →レイヤ：「共通設定」→「V-nasSTD」に変更
   →文字：サイズ3.5mm、文字フォントMSゴシック
   →小数点桁数：3→OK



  ※注目：レイヤを「V-nasSTD」に変更することで、土量計算時に数量表等のレイヤの設定間違いがなくなります。
   1度設定すればその後は確認の必要はありません。（時々確認してください）


土量計算

• 土量計算（プリズモイダル）
  「3D」タブ→ツール→土量計算（プリズモイダル）



  「土量計算の条件」ダイアログ
   →計算方法：2つの面（プリズモイダル法）
   →表面要素：01海底地形
   →基準要素：02純土量形状
   →対象範囲：閉じたポリラインを選択
   →出力項目：全てのチェックを外す
   →作図するページ：2→OK




  • 土量計算方法はプリズモイダル法です。
  • 3点指示でも計算できますが、計算するたびに選択する指示位置がずれることで計算結果も微妙に違ってきます。同じ矩形のポリラインを使用し法面余掘土量やN値分け土量を求めることで数字が安定します。
  矩形のポリラインを選択（左クリック）



  自動的に2ページ→表示枠の中心付近を選択（左クリック）



  ヒートマップ作成中→静かに待つ（数秒）

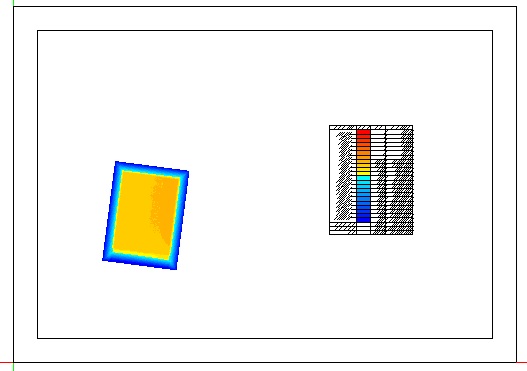

  ヒートマップと凡例（計算結果）が作成される。

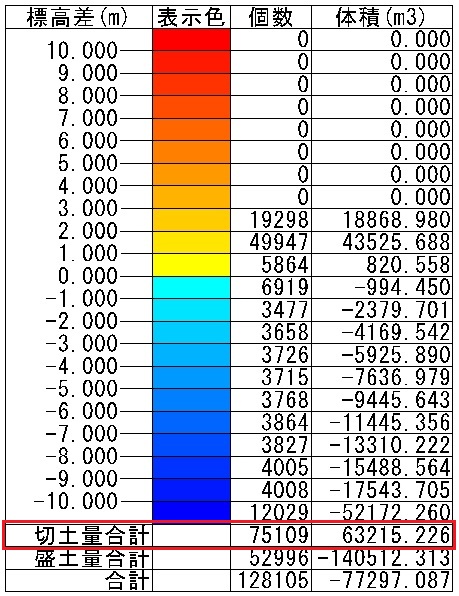

  切土量合計（63215.226m3）が純土量です。



  • 計算結果はソフト（プログラム）の違い、計算方法（TIN 分割を用いて求積する方法、プリズモイダル法、点高法（1点法、4 点平均法）など）や仕上がり形状作図時の微妙な誤差により違います。 そのため使用ソフトと計算方法は資料に明記すること。
  • 仕上がり形状の作図誤差は土量に直接影響するため、作図完了後に断面抽出や座標値確認のため位置、形状寸法、外観の確認を推薦します。（その方法は別に記載します。）
  • 計算結果は画像切取りし、エクセル等の数量計算書に貼り付けて使用する。
  • 計算結果が明らかに違う場合は、途中の作図に問題があった可能性があります。小数点以下が微妙に違う場合は、端点を選択する時に少しずれた可能性がありますがほぼOKです。


ページの切り替え

• 現在のページの確認
  タイトルバー→画面最上部の表示

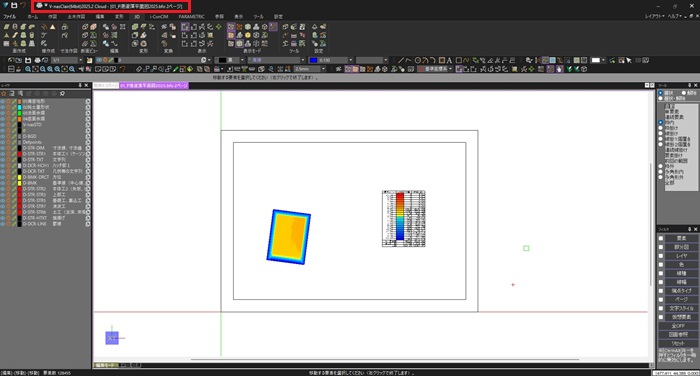

  タイトルバーの表示→2ページ



• ページの切り替（1ページに戻る）
  ツールバー→前ページ（1ページ）



  1ページに戻る



  タイトルバーの表示→1ページ





トラブルシューティング（1ページに戻った時に作図範囲が分からなくなる）

• 全体図ズーム
  1ページに戻った時に画面上の作図範囲が分からなくなった（小さくなる、全く見えなくる）場合（下図参照）



  ツールバー→ズーム（全体図）…レンズマークにA



  作図範囲全体が画面中心にズームされました。



  名前をつけて保存または上書き保存してください。


トラブルシューティング（背景を黒から白に変える）

• 画面表示の設定（計算結果をエクセルに貼付するときに必要です。）
  現在の背景は黒

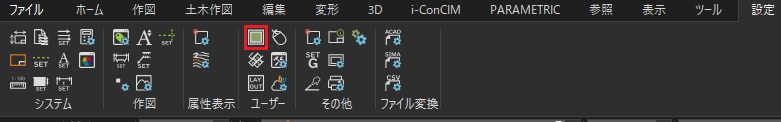

  「設定」タブ→ユーザー→画面表示設定

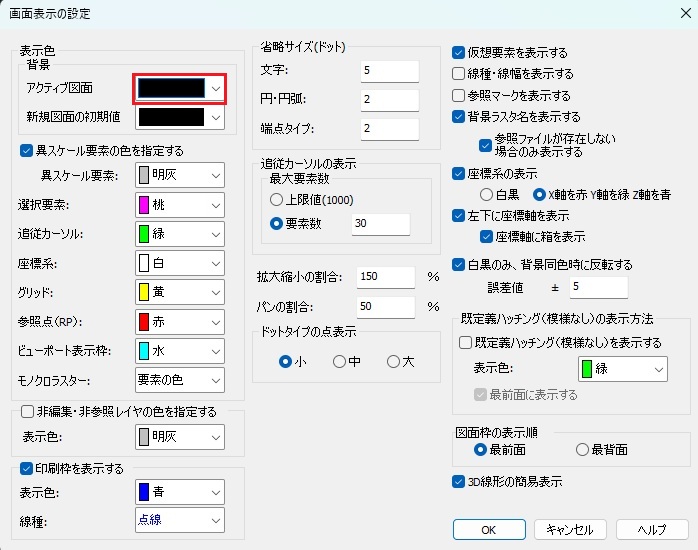

  「画面表示設定」ダイアログ→背景：アクティブ図面のチェックを選択



  一番下の「白」を選択→OK



  現在の背景が白になりました。



  黒に戻す時も同様です。


トラブルシューティング（計算結果のヒートマップの傾き角度が変）

• 土量計算結果の表示（V-nasClair Ver.2022の画面を使用）

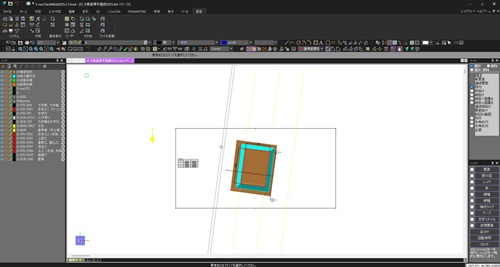

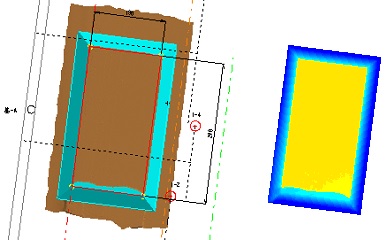

  ヒートマップが浚渫平面図の傾きと異なっている。

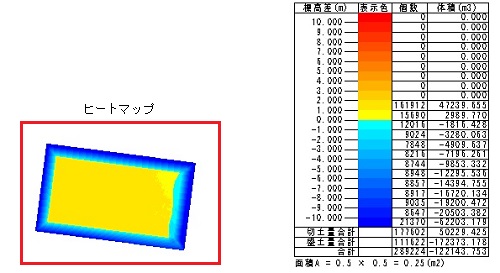

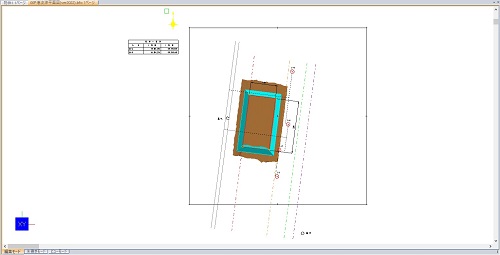

  浚渫平面図と正常なヒートマップ



  原因：ポリライン作図の方向が重要です。（必ず左下①から右上②）

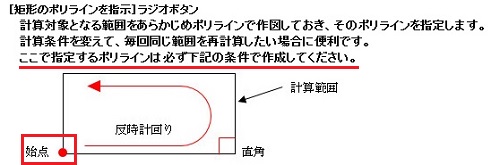

  ※V-nasClairの「ヘルプ」の説明でも、土量計算時の「矩形のポリライン」の始点は左下です。
