V-nasClair Ver.2025 によるICT浚渫工

純土量範囲

• 純土量範囲
  今回の純土量範囲は下図の通りです。
   図の説明：本浚渫では底面と左側法面が完成断面です。そのため、底面余掘と左側法面余掘を計上しています。



• 法面勾配（斜面勾配）

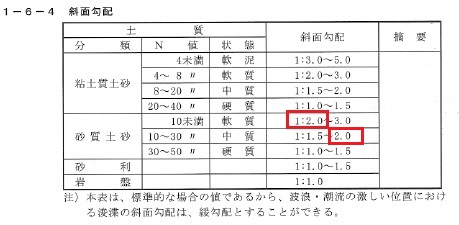

  今回の法面勾配は砂質土砂、N値10未満と10～30未満を含む条件として1:2.0とする。


     （出典）港湾土木請負工事積算基準

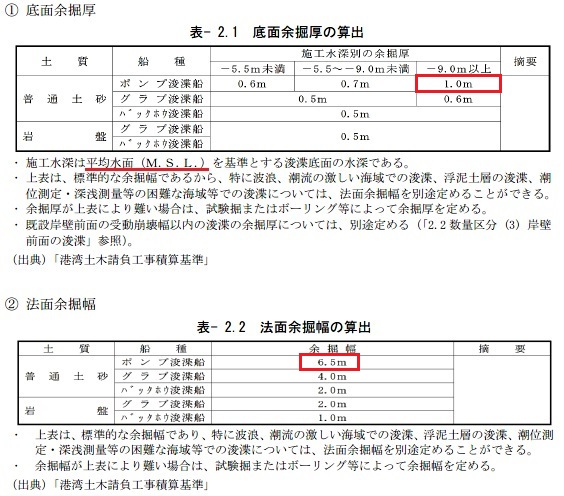

• 余掘厚さ
  今回の底面余掘厚さは普通土砂、ポンプ浚渫、施工水深-9.0m以上を適用して1.0m
  、法面余掘は普通土砂、ポンプ浚渫を適用して6.5mとする。



底面部の作図

• レイヤの表示変更

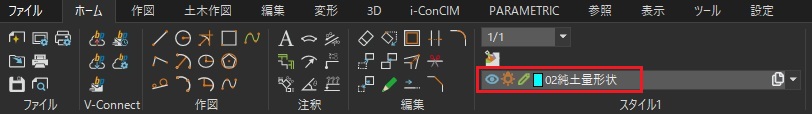

  レイヤ「01海底地形」の非表示→「02純土量形状」をダブルクリックで現在のレイヤにする。



  ツールバーで現在のレイヤが「02純土量形状」になる。



• 2Dオフセット距離
  2Dオフセット距離は設計水深-14m、法面勾配1:2.0→14m×2=28m



  ※今回は作図しやすいように基準面=0mからの水深-14mに法面勾配を掛け算しましたが、作図する形状（平面的に複雑な形状、自分が理解しやすい水深等）により作図基準面を調整してください。
   例：基準面=-10mからの水深-14→4m×2=8m

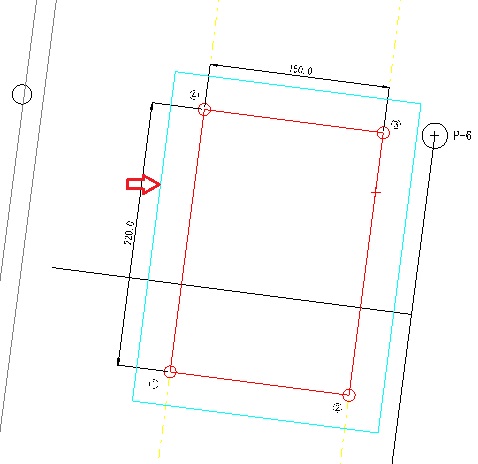

• 2Dオフセット
  「作図」タブ→オフセット→オフセット-片側



  浚渫範囲のポリラインをクリック（左クリック）→右クリック

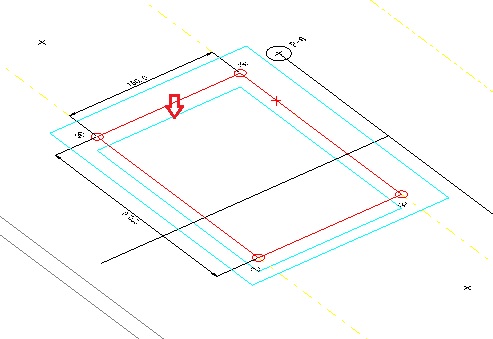

  オフセット方向を指示→マウスを左右に動かし[矢印]が浚渫範囲の[外側]を向いたら→左クリック



  ツールバー下側に距離入力画面出現→28と入力→単位：m→作図画面上で左クリック→右クリック→Esc

  ※単位は注意

  2Dオフセット完了

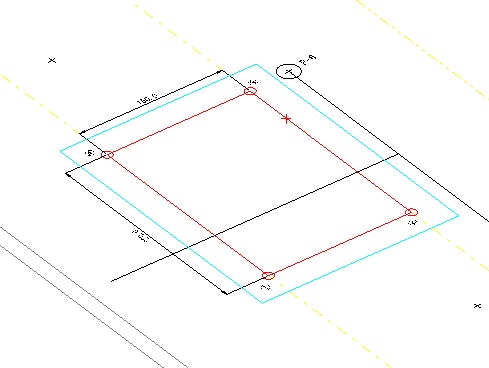

3D作図

• 3D表示の切り替え（ツールバーの場合）
  ツールバー→3D表示



  3D表示→南西面



• 3D表示の切り替え（リボンの場合）
  ツールバー→3D表示



  南西面の表示



  図面の向きに応じて自分の好きな表示でよい
• 3Dオフセット距離
  3Dオフセット距離は設計水深-14m→-14m



• 3Dオフセット
  「3D」タブ→線作成→3Dオフセット

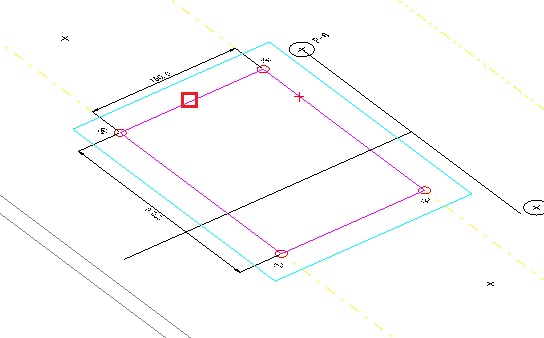

  浚渫範囲（底面）のポリラインをクリック（左クリック）→右クリック

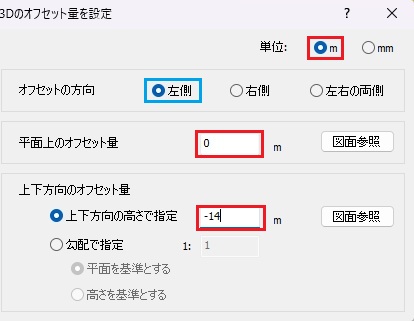

  「３Dのオフセット量を設定」ダイアログ
   →単位：m
   →オフセットの方向：左側（平面上のオフセット量=0なので右側でもOK）
   →平面上のオフセット量：0
   →上下方向のオフセット量：-14
   →作図画面上で左クリック→右クリック→Esc



  3Dオフセット完了

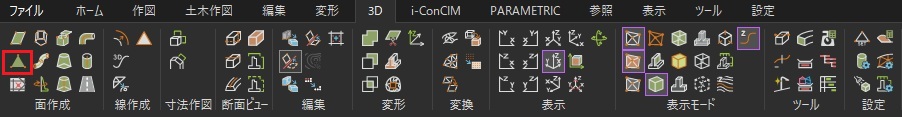

  「3D」タブ→面作成→ポリライン要素指示（TIN作成）

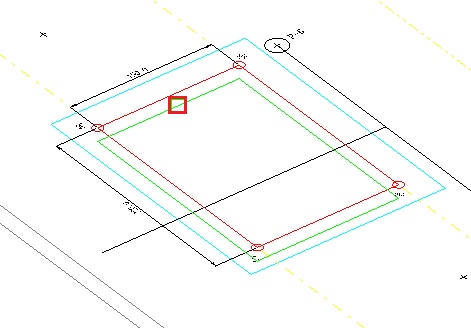

  底面のポリラインを選択（左クリック）→右クリック

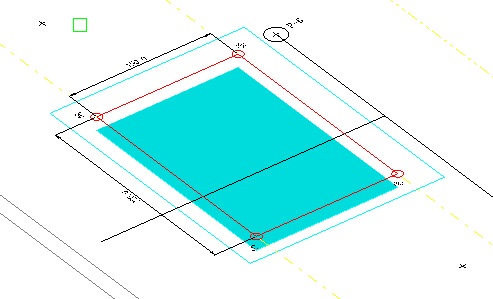

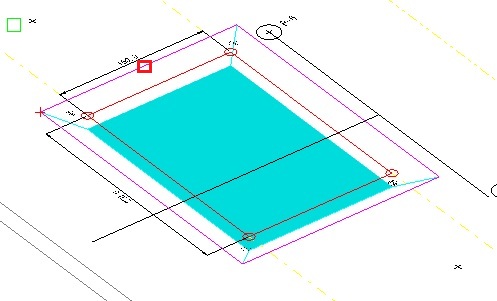

  底面のTIN作成完了



  ※V-nasClair ver2025はポリライン等の表示順序の編集が難しくなったので先に底面をTINにします。


法面部の作図

• 法面部の作図（ポリライン作図の場合）
  1:2.0の法面部分



• ポリライン作図
  「作図」タブ→直線・四角形・多角形・曲線→ポリライン

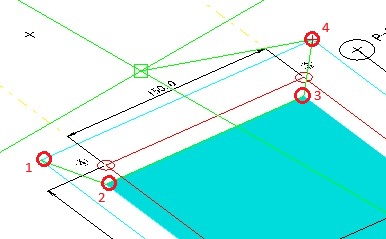

  1面目→端点1選択すると「ポリライン」ダイアログが開く→図形を閉じる：✓（TINを作図するときは必ず閉じる）

  ※閉じていないとTINが作成できない

  端点2→3→4→右クリックで図形を閉じる。

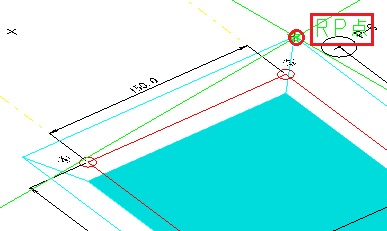

  引き続き2面目作図→RP点選択（RP点以外の端点でもOK）→1面目と同様に作図

  ※RP点（参照点）は最後に選択した点

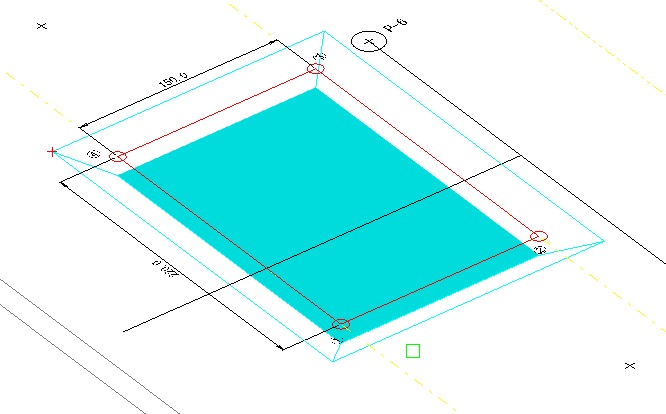

  全4面作図→Esc（法面部ポリライン作図完了）





法面部のTIN作成（まとめてTIN作成）

• 4面のTINを一つのTINとして作成
  天端のポリラインを選択→Delete（削除）（法面のポリラインを選択できないため削除する）
  （ただし、法面のポリラインが選択できる場合は削除しなくて良い）



  「3D」タブ→面作成→ポリライン要素指示（TIN作成）

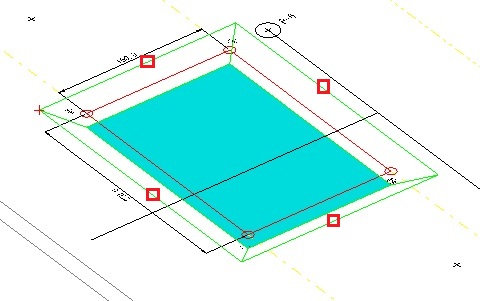

  ①→②→③→④の順に連続で選択（左クリック）→右クリック→Esc

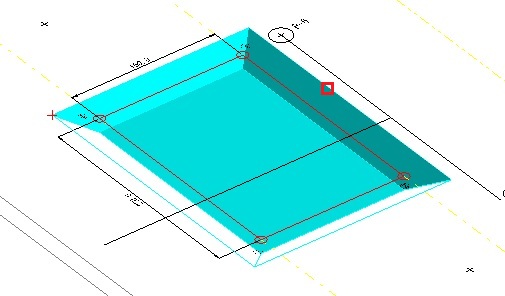

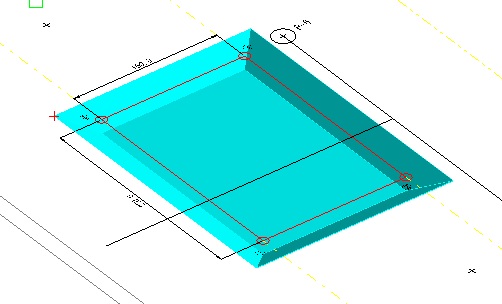

  仕上がり形状のTIN完成





法面部のTIN作成（面毎にTIN作成）

• 法面毎に4つのTINを作成（天端のポリライン削除済み）
  「3D」タブ→面作成→ポリライン要素指示（TIN作成）



  ①を選択（左クリック）→右クリック




  ②を選択（左クリック）→右クリック




  同じく③～④も面毎にTIN作成→Esc→完成



  「まとめてTIN作成」も「面毎にTIN作成」も土量計算時にはレイヤ同士の比較計算なので結果は同じです。
   ※法面部の土量を個々に求める場合はこの方法を推薦します。


《補足1》法面部のポリライン作図なしでTIN作成

• 底面部TIN作成完了
• 法面部TIN作成
  「3D」タブ→面作成→座標指示（TIN作成）



  端点1→2→3→4→右クリック

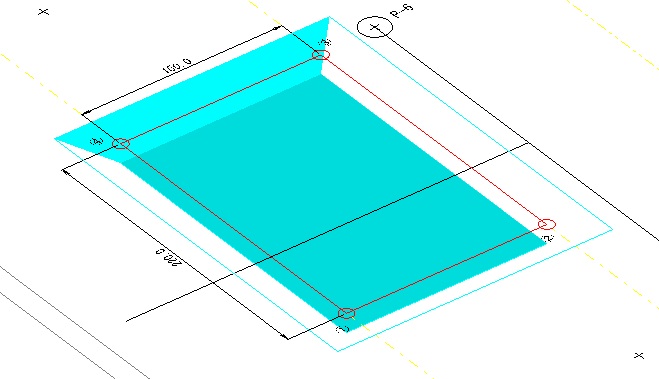

  1面目TIN作成完了→2面目以降も1面目と同様に作図



  仕上がり形状のTINが完成



  ※この方法はポリライン作図の手間が省けるので、複雑な形状の場合は特に（V-nasClairの）便利な機能かもしれません。


《補足2》法面部の作図なしでTIN作成

• 3Dオフセット完了画面
  「3D」タブ→面作成→ポリライン要素指示（TIN作成）

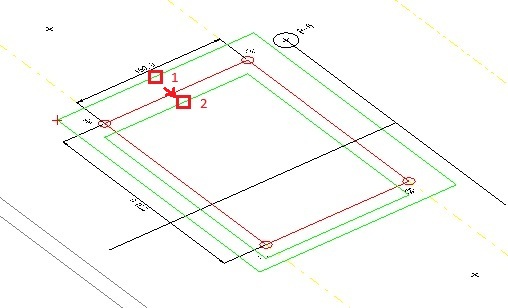

  ①（天端ポリライン）→②（底面ポリライン）の順に選択（左クリック）→右クリック
  （②→①の順に選択すると失敗します）

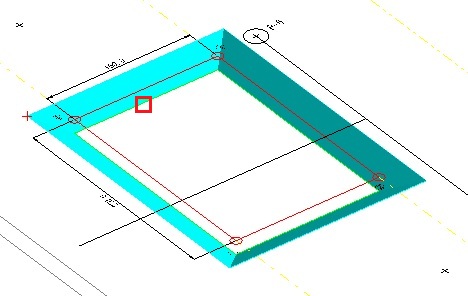

  法面部の4面が一挙に完成



  引き続き底面ポリラインを選択（左クリック）→右クリック→Esc



  仕上がり形状のTINが完成





トラブルシューティング（ポリラインを選択できない）

• 交差しているポリラインは選択できない。
  下図の様にポリラインが選択できない場合があります。



• 対応策1
  3D表示で表示方向を変えてみる。
   ツールバー→3D表示→（仮に）南東面



  3Dの表示方向を変えてもエラーになる場合は
• 対応策2
  《補足1》の方法で1面ずつTINにする。
• 原因
  法面部のポリライン作図で端点がずれている（離れているか交差している）、または、作図されていない可能性があります。
   法面部のポリラインを全て削除し、最初から作図し直すことを推薦します。
   それでもエラーになるときは連絡を下さい。
