V-nasClair Ver.2025 によるICT浚渫工

ファイルを開く（AutoCAD(dwg)で座標設定済みの場合）

• ファイルを開く

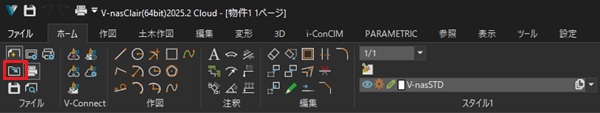

  ホームタブ→ファイル→開く



  または、ファイルタブ→開く





開く時の設定

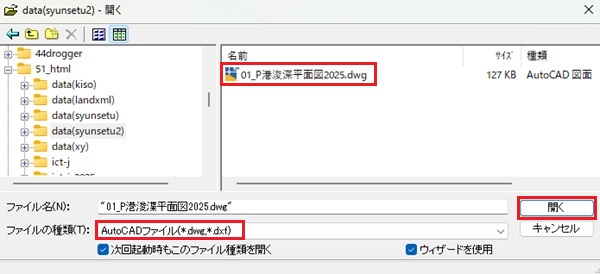

• ファイルを選択
  「開く」ダイアログ→ファイルの種類：AutoCADファイル→図面を選択→開く



  本資料で使用する図面は「m単位」の座標を反映した図面です。 例：1m＝1、10m＝10
  また、AutoCADの単位管理でも尺度単位は「メートル」に設定されています。

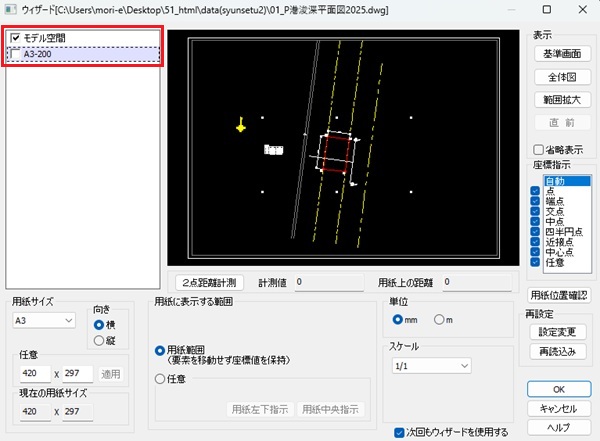

• ウィザードが開いた時の状態

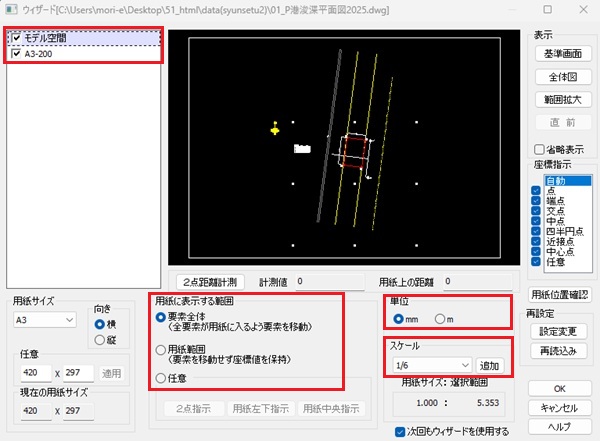

  「ウィザード」ダイアログが開くと下図の状態になっているため赤枠の部分を調整する。



• 開く時の設定
  「ウィザード」ダイアログ
   →レイアウト空間の「A3-200」のチェックを外す→モデル空間の文字部分をクリック（モデル空間の図だけ読み込むため）
   →用紙に表示する範囲：用紙範囲（AutoCADの座標値を保持するため）
   →単位：ｍ（AutoCADでｍ単位の図面に設定しているため）
   →スケール：1/1（AutoCADでｍ単位の実寸で作図しているため）
   →表示：全体図（プレビュー画面にカラーで図が表示されることを確認→白黒の場合はチェック項目を再確認）
   →※重要《全体のチェックを再確認》→OK

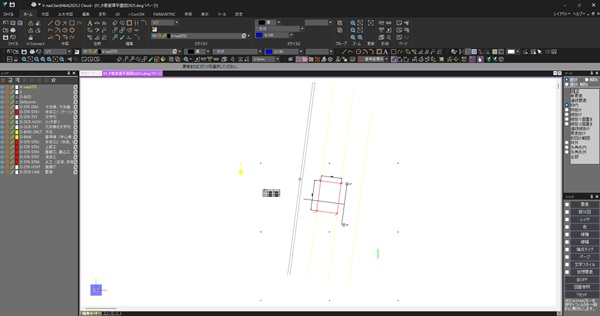

• 図面が開く



  初期設定の背景は黒ですが、資料では白に設定しています。


座標値の確認

• 図面上の指定座標値の確認

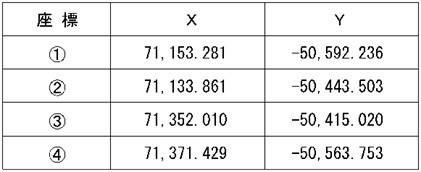

  座標一覧表



  この図では浚渫範囲の座標値が記載されているが、基準点座標を使用しても良い。
• 座標計測

  「ツール」タブ→計測→座標計測

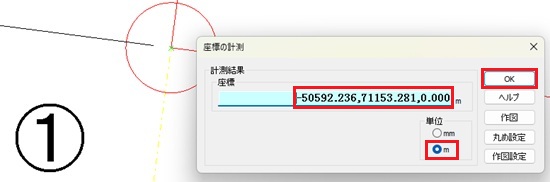

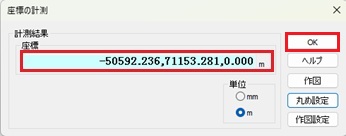

  ①の「中心点」を選択→単位「m」→座標値が合致しているか確認→OK又はEsc（そのまま連続で測定可能です）



  一覧表の座標は測量座標、図面座標は数学座標なのでXとYは逆になっていることに注意
   また、最低2点確認した方が良い。



ファイルの保存

• 名前を付けて保存（名前を変えて保存）
  ※重要：３D作図では作図中にソフトが突然固まることがよくあります。段階毎に保存することを強く推薦します。
  ファイルタブ→名前を付けて保存（ファイルの種類はV-nas形式）

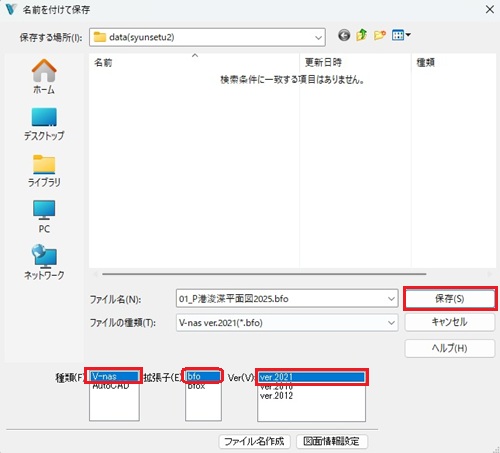

  「名前を付けて保存」ダイアログ→種類：V-nas→拡張子：bfo→Ver(バージョン)：ver2021→保存



  保存時のバージョンは使用する周辺の環境に応じて選択してください。
   また、段階毎に保存するときに名前を少し変えてもいいと思います。


トラブルシューティング（図が白黒に見える）

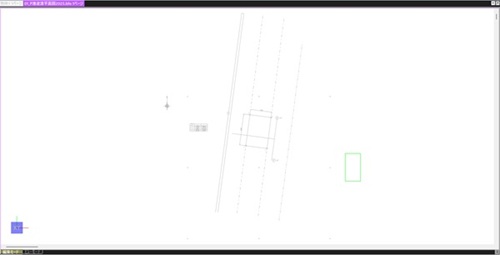

• 図面の要素（オブジェクト）が薄く白黒の表示になる。



  開いた図面のスケール設定が読み込み時の1/1になっていない可能性がある→スケールを1/1に戻せばカラーになる。
• スケールの確認
  「ホーム」タブ→スタイル1→スケールコンボボックス→1/1に修正

  ※V-nasClairで座標系の設定や尺度毎に作図している場合はそのスケールに合わせなければならない。


トラブルシューティング（図面の座標が合わない）

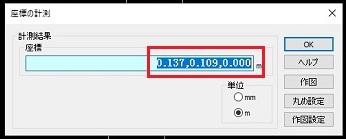

• 開いてから座標値の確認をすると
  全く違う座標値になっている。

  原因：レイアウト空間「A3-200」のチェックを外した後で、「モデル空間」の文字の部分を再選択していないことが考えられる。
   「A3-200」の背景が紫色になっているので分かります。



  「モデル空間」の文字の部分を再選択すると、「モデル空間」の背景が紫色になります。
   この状態で図面を開いてください。





トラブルシューティング（座標の小数点の桁が違う）

• 開いてから座標値の確認をすると
  小数点の桁が違っている。





• 丸め設定

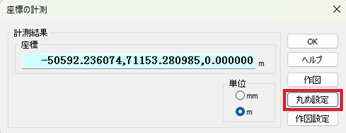

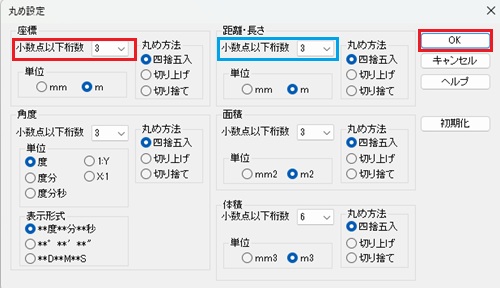

  座標の計測ダイアログ→丸め設定を選択



  丸め設定ダイアログ→座標：小数点以下桁数→3桁→OK（距離・長さの桁数も設定できます）



  丸め設定ダイアログ→座標：小数点以下桁数→3桁→OK（距離・長さの桁数も設定できます）



  1度設定すればOKです。
