V-nasClair Ver.2025 によるICT浚渫工

点群からTIN作成

• 点群からTIN作成（海底地形のTIN）
  「3D」タブ→変換→「点群→TIN生成」

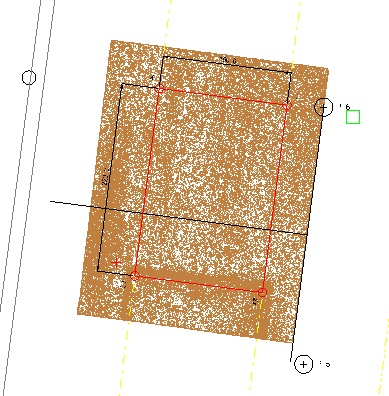

  海底地形の点群を選択（左クリック）→色が変わる→右クリック



  「点群からTIN変換設定」ダイアログ
   →Z方向の変換範囲：全範囲
   →TINの変換条件：全点自動変換→分割するブロックサイズ：20（概ね20～50が適正値、大きな値だと処理に時間がかかる）
   →変換後、点を削除するにチェック（点群を残すとソフトに負担がかかる）→OK



  処理中（しばらくそっと待つ）



  変換終了→OK（点群の約2倍の3角形ポリゴンが作成されます）



• 海底地形のTIN完成
  海底地形のTINが完成しました。



  海底の凸凹も表現されています。（図の下の方は前年度浚渫済みの区間です）


トラブルシューティング（表示モードの調整）

• 海底地形の表示がうまくいかない例
  初めてV-nasClairでTINを作成た時の表示では下図の場合があります。

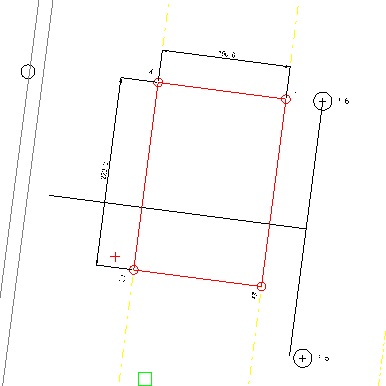

  （例1）なにも表示されない


  （例2）ごま塩のような表示


  （例3）これなら大体OKか


  そのような場合は表示モードを調整します。
• 表示モードの調整（ツールバー）
  ツールバー→表示モード→ポリゴンの表示・ポリゴン塗り潰しの2つを選択





• 表示モードの調整（リボン）
  「3D」タブ→表示モード→ポリゴンの表示・ポリゴン塗り潰しの2つを選択



  他のボタンでも表示できればOKなので、色々試してください。
• 名前を付けて保存
  段階毎に名前を付けて保存又は上書き保存してください。
