V-nasClairによるICT浚渫工（浚渫土量算出）

浚渫土量の区分

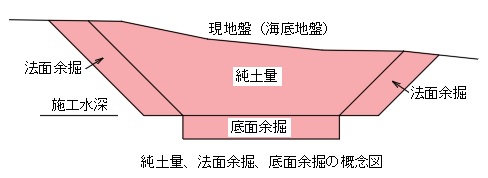

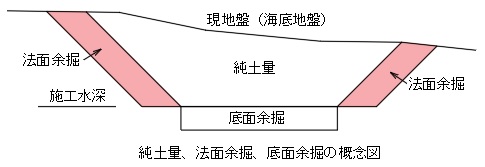

• 扱い土量
  扱い土量とは、純土量に余掘土量を加算した全体の土量をいう。

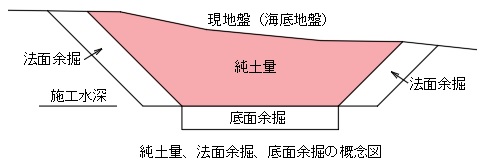

• 純土量
  純土量とは、設計図の現地盤高と計画浚渫深度より求まる土量をいう。

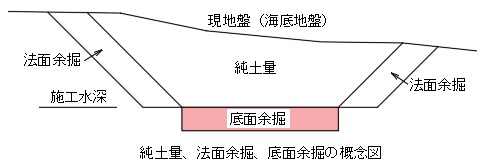

• 余掘土量
  余掘土量は、底面・法面の別があり、使用船種、施工水深、土質その他の施工条件に応じて以下により算出する。





• 暫定水深の浚渫の余掘
  暫定水深の浚渫については、原則として余掘を見込まないものとする。
   ただし、暫定水深であってもその水深で暫定供用する場合は、余掘土量を算出する。
   なお、当該年度の予算上の暫定水深が供用を開始する水深より深い場合は、余掘土量を算出しない。
   ※余掘を計上する面は特記仕様書、平面図及び発注者にも確認することが重要です。（港毎に異なる）

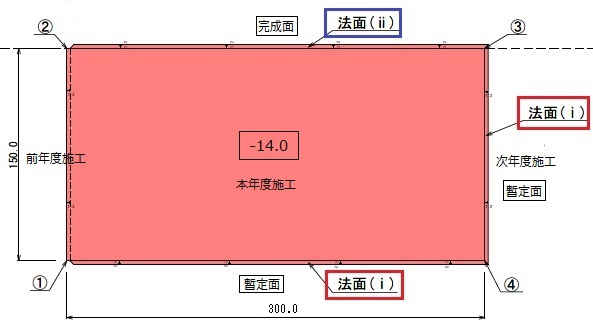

  浚渫平面図（例）

  特記仕様書（例）

  この例では、図面及び仕様書より底面余掘あり、法面余掘の法面（i）は暫定面で余掘なし、法面（ⅱ）は完成面で余掘ありです。前年度施工と接する側面は施工水深まで浚渫済みなので法面はありません。

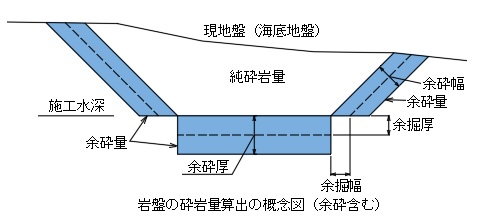

• 岩盤の砕岩量（余砕）
  岩盤の砕岩量は、純砕岩量に余砕量を加算して算出する。



浚渫の水深区分

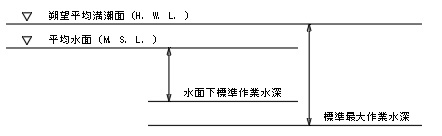

• 平均水面（M．S．L．）

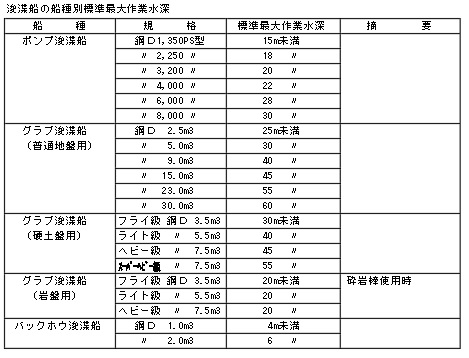

  浚渫の水深区分は平均水面（M．S．L．）からの水深ですが、規格選定時は標準最大作業水深（H．W．L．）による。


  （出典）港湾土木請負工事積算基準


• ポンプ浚渫
  ポンプ浚渫の場合は浚渫船の規格が決まれば水深区分は特にない。

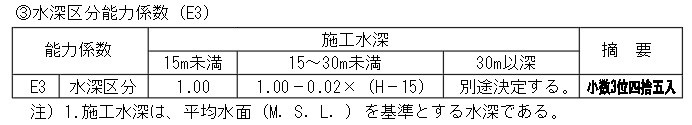

• グラブ浚渫
  グラブ浚渫の場合は平均水面（M．S．L．）からの施工水深による水深区分がある。
  （出典）港湾土木請負工事積算基準
  ただし、ポンプ浚渫、グラブ浚渫とも水深区分は港毎の状況が異なるので注意する。
   基礎工の水深区分は浚渫工と異なり平均干潮面（M.L.W.L）です。
   ※水深区分は積算上の区分です。実施工では施工水深によらなければならない。


浚渫の施工水深

• 港湾管理用基準面（工事用基準面）
  浚渫の施工水深の基準となる港湾管理用基準面は各港毎に表現方法が異なってくる。（浚渫工事特記仕様書記載の3例）



  このように各港に定められた基準面からの施工水深になっている。
• 基本水準面と港湾管理用基準面
  基本水準面は海上保安庁が定め、最低水面（C．D．L．）（海面が大体それよりも低下する回数がほとんどまれな面）としており、海図では地域毎の基本水準面を使用している。
   また、港湾局では工事用基準面として基本水準面を使用するとしている。
   ただし、(A.P.)(Y.P.)(O.P.)．．．など河川の影響があるところでは河川毎に特殊基準面が設定されている。

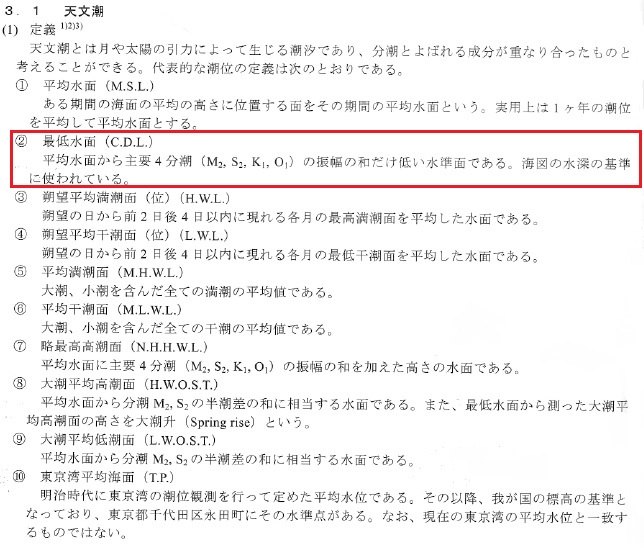

• 最低水面（C．D．L．）
  「港湾の施設の技術上の基準・同解説」による最低水面（C．D．L．）の定義でも海図の水深の基準と示している。
   以上のことから、
   ※港湾管理用基準面（港湾局）＝基本水準面（海上保安部）＝各港最低水面と考えて良い。

  （出典）港湾の施設の技術上の基準・同解説
