V-nasClairによるICT浚渫工（浚渫土量算出）

表示の切り替え

• レイヤの変更

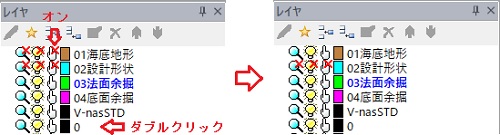

  レイヤ「01海底地形」の表示をオン（指マークの×をチェック）→レイヤ「0」をダブルクリックで現在のレイヤにする。

  ツールバーで現在のレイヤが「0」になる。



• 3D表示の切り替え
  ツールバー→3D表示

  3D表示→XY平面

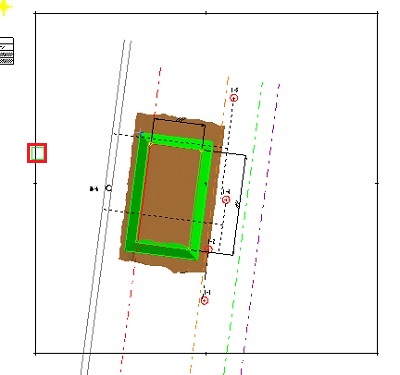

  XY平面の表示（海底地形と法面余掘を含む仕上がり形状表示）



土量計算

• 土量計算
  「3D」タブ→ツール→土量計算

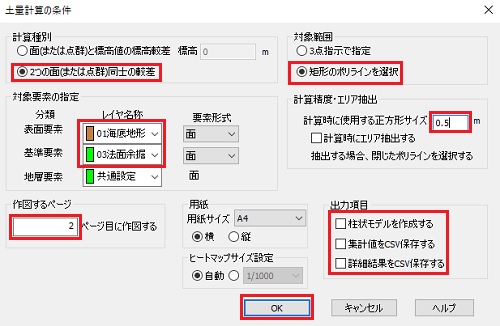

  「土量計算の条件」ダイアログ
   →計算種別：2つの面（または点群）同士の較差
   →表面要素：01海底地形
   →基準要素：03法面余掘
   →作図するページ：2
   →対象範囲：矩形のポリライン（矩形＝四角形）
   →計算時に使用する正方形サイズ：0.5
   →出力項目：全てのチェックを外す→OK

  • V-nasClairの計算方法は点高法（1点法）です。
  • 計算時に使用する正方形サイズ0.5mの根拠として、「土木工事数量算出要領（案）BIMCIMモデル」の点高法を用いる場合にはという箇所で「4点平均法（１メッシュ0.25 ㎡）の例を記載する」との記載があります。 さらに、「空中写真測量（無人航空機）を用いた出来形管理要領（土工編）（案）」では「点高法を用いる場合はメッシュ間隔は0.5m以内とする」との記載があります。そのため、これを参考に１メッシュ0.25 ㎡＝0.5m×0.5m→正方形サイズ0.5mとしました。
  • 3点指示でも計算できますが、計算するたびに選択する指示位置がずれることで計算結果も微妙に違ってきます。同じ矩形のポリラインを使用し法面余掘土量やN値分け土量を求めることで数字が安定します。
  矩形のポリラインを選択（左クリック）

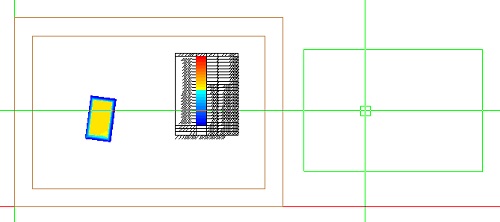

  自動的に2ページ→表示枠の右側付近を選択（左クリック）

  ヒートマップ作成中→じっとなにもせず静かに待つ（数分）

  次へまたは×

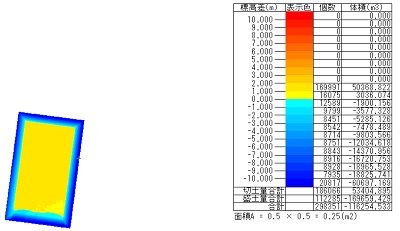

  ヒートマップと凡例（計算結果）が作成される。

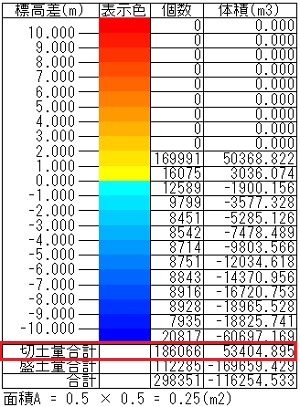

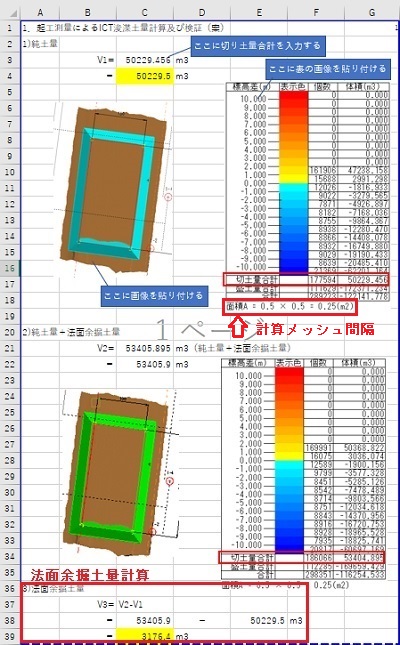

  切土量合計（53404.895m3）が純土量＋法面余掘土量です。

• 1ページに戻りファイルを保存します。（ソフトが固まりやすいので作業の区切りに確実に保存してください。）
