外側範囲の作図（2Dオフセット）

• 2Dオフセット距離

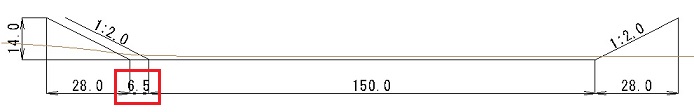

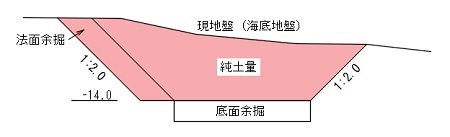

  2Dオフセット距離は必ず純土量と同じ⇒設計水深-14m、法面勾配1:2.0→14m×2=28m




• 2Dオフセット
  「作図」タブ→オフセット→オフセット-片側

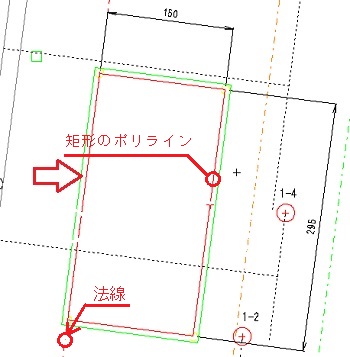

  法面余掘を含む浚渫範囲のポリラインを選択（左クリック）→右クリック

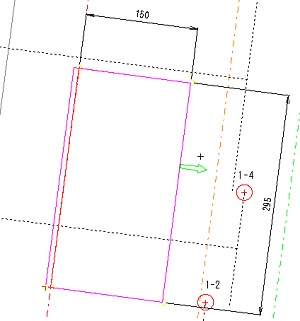

  オフセット方向を指示→マウスを左右に動かし[矢印]が浚渫範囲の[外側]を向いたら→左クリック

  ツールバーに距離入力画面出現→28と入力→単位：m→作図画面上で左クリック→右クリック→Esc
  ※単位は注意

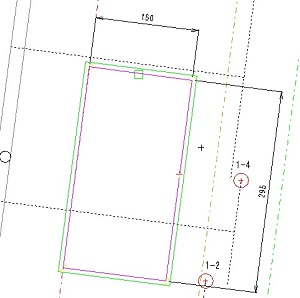

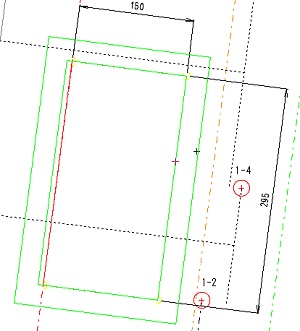

  2Dオフセット完了



3D表示の切り替え

• 3D表示の切り替え
  ツールバー→3D表示

  3D表示→南西面

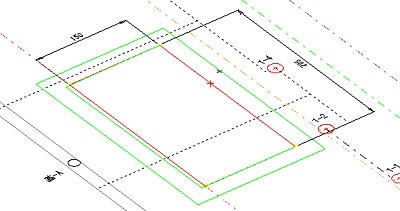

  南西面の表示

  今回は南西面ですが、実践では自分が理解しやすい向きにしてください。


底面部の作図（3Dオフセット）

• 3Dオフセット距離
  3Dオフセット距離は必ず純土量と同じ⇒-14m



• 3Dオフセット
  「3D」タブ→線作成→3Dオフセット

  法面余掘を含む浚渫範囲のポリラインを選択（左クリック）→右クリック

  「３Dのオフセット量を設定」ダイアログ
   →単位：m
   →オフセットの方向：左側（右側でもOK、両側にすると同じ位置に2本オフセットされる）
   →平面上のオフセット量：0
   →上下方向のオフセット量：-14
   →作図画面上で左クリック→右クリック→Esc

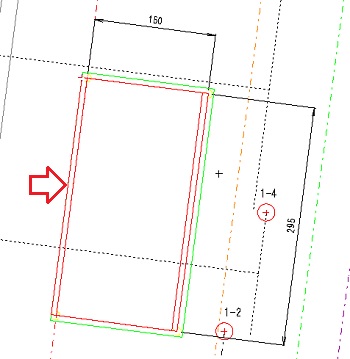

  3Dオフセット完了



法面部の作図

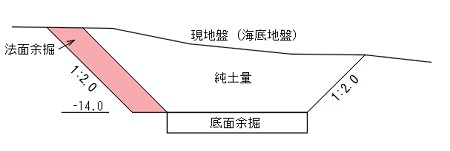

• 法面部とは
  1:2.0の法面部分



• ポリライン作図
  「作図」タブ→直線・四角形・多角形・曲線→ポリライン

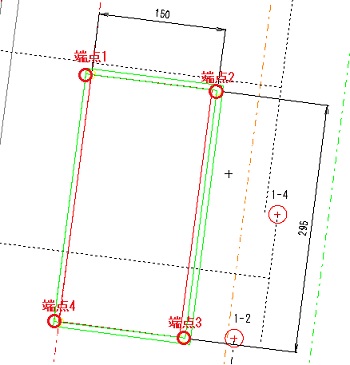

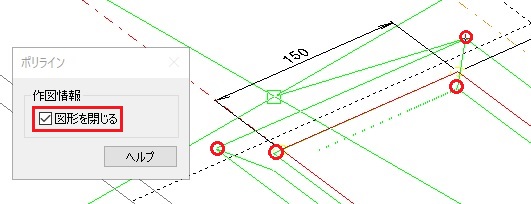

  1面目作図→端点1選択→「ポリライン」ダイアログ→図形を閉じる：✓（TINの面を作図するときは必ず閉じる）
  端点2→3→4→右クリックで図形を閉じる。(純土量の法面作図と同様に4面共作図)

  引き続き2面目作図→RP点選択（RP点以外の端点でもOK）→全4面作図→Esc→法面部完成



表示順序（純土量のページと同じ内容）

• 表示順序-1
  現在の表示順序は先に作図（3Dオフセット）した底面ポリライン（図の赤線：Z座標-14m）が一番下になっています。
   そのため、底面ポリラインをTINに変換するために選択しようとしても選択できません。

  矢印が示す法面ポリラインの表示順序を下にします。
   「編集」タブ→表示順序→最背面

  法面のポリラインを選択（左クリック）→右クリック（見た目は変わりませんが表示順序は変わる）
  図の□の位置を選択しています。


• 表示順序-2
  現在の表示順序は底面ポリラインは選択できますが、左上の法面ポリラインが外側範囲ポリライン（図の黄線：Z座標0m）の下になったので再度最背面を実施します。

  黒矢印が示す位置の外側範囲ポリラインの表示順序を下にします。
   「編集」タブ→表示順序→最背面

  外側範囲のポリラインを選択（左クリック）→右クリック→Esc（見た目は変わりませんが表示順序は変わる）
  図の□の位置を選択しています。
  これで底面及び法面4カ所（合計5カ所）のポリラインが選択できるようになりました。

  CAD上では後から作図した線が表示順序で一番上になるため、この操作を行っています。
   参考図では上下の位置を理解しやすくするために段差をつけましたがCAD上では上下の段差はない。
   表示順序の操作は慣れると数秒でできますが、とても重要な操作です。（理解してください）


仕上がり形状のTIN作成（まとめてTIN作成）

純土量のページで詳しく説明しているので、このページでは「まとめてTIN作成」のみ説明します。
• 5面のTINを一つのTINとして作成
  「3D」タブ→面作成→ポリライン要素指示（TIN作成）

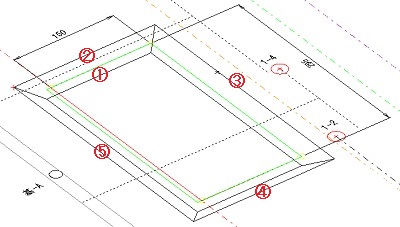

  ①→②→③→④→⑤の順に選択（左クリック）→右クリック→Esc
   ※底面のポリラインを選択できるのは、最背面の設定を実施した①の位置だけです。

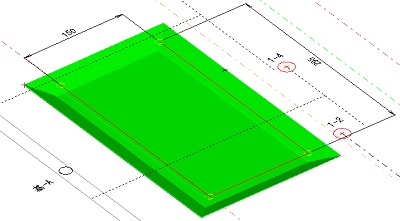

  法面余掘を含めた仕上がり形状のTINが完成
