V-nasClairによるICT浚渫工（浚渫土量算出）

操作フロー

• 操作フロー
  底面形状作成からの底面余掘土量計算の順序は以下の通りです。
  設計浚渫範囲の底面形状のTIN作成（-14m）
     ↓
  海底地形TINで底面形状TINの切断・成形
     ↓
  底面余掘（下面）のTIN作成（-15m）
     ↓
  底面余掘土計算

• レイヤ
  レイヤ「01海底地形」「02設計形状」「03法面余掘」は非表示
   レイヤ「04底面余堀」は現在のレイヤ



3D表示の切り替え

• 3D表示の切り替え
  ツールバー→3D表示

  3D表示→南西面

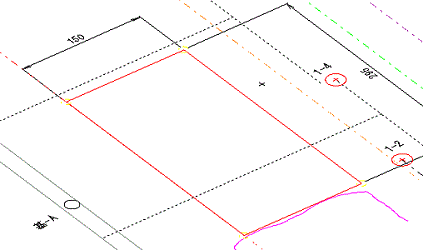

  南西面の表示



3Dオフセット

• ３Dオフセット

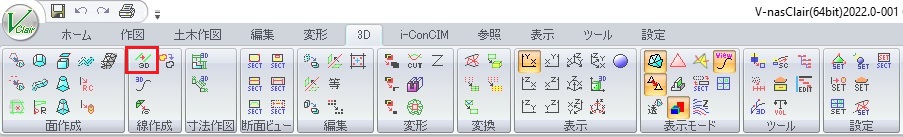

  「3D」タブ→線作成→3Dオフセット

  浚渫範囲のポリラインを選択（左クリック）→右クリック

  「３Dのオフセット量を設定」ダイアログ
   →単位：m
   →オフセットの方向：左側（右側でもOK、両側にすると同じ位置に2本オフセットされる）
   →平面上のオフセット量：0
   →上下方向のオフセット量：-14
   →作図画面上で左クリック→右クリック→Esc

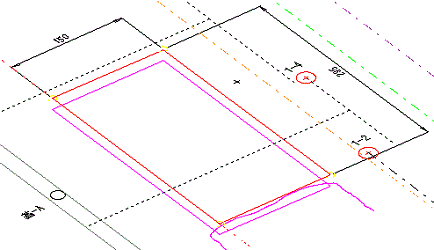

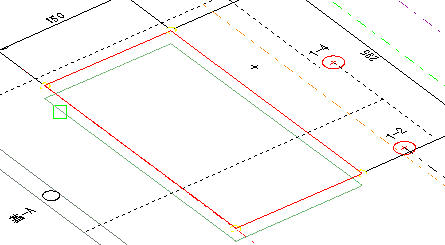

  3Dオフセット完了



底面形状のTIN作成（-14m）

• ポリライン要素指示（TIN作成）
  「3D」タブ→面作成→ポリライン要素指示（TIN作成）

  -14mのポリライン選択（左クリック）→右クリック→Esc

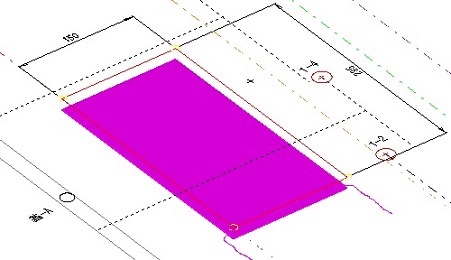

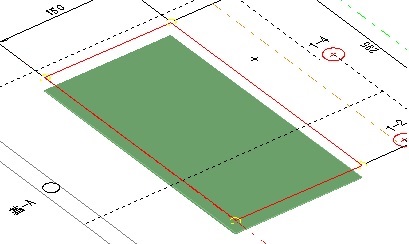

  設計浚渫範囲の底面形状TINが完成


海底地形TINで底面余掘形状TINを切断・整形

• レイヤ
  レイヤ「01海底地形」を表示

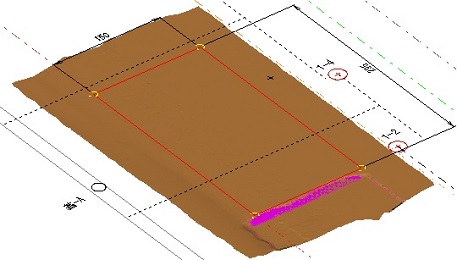

  海底地形と底面形状（-14m）が表示されます。

• 面の切断

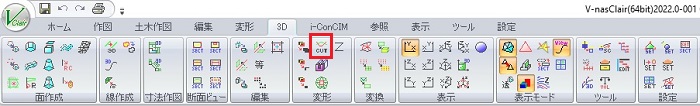

  「3D」タブ→変形→面の切断

  「面の切断ダイアログ」→OK

  切断する側の要素（海底地形TIN）を選択（左クリック）→右クリック→Esc

  見た目は変わっていませんが

• レイヤ
  レイヤ「01海底地形」を非表示


  底面形状（-14m）の先端側を選択（左クリック）→Delete（削除）

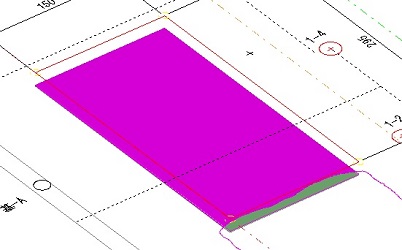

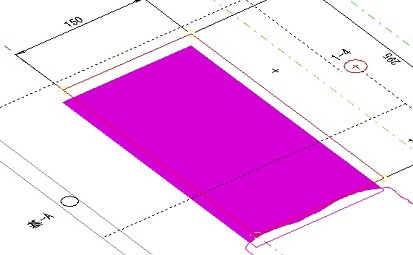

  底面余掘形状（-14m）が作成されました。



レイヤの作成

• レイヤの挿入
  ※レイヤの挿入方法は純土量>レイヤの作成ページを参照
   レイヤ「05底面余掘(-15m)」を挿入し現在のレイヤ
   レイヤ「04底面余掘」を非表示



3Dオフセット

• ３Dオフセット
  「3D」タブ→線作成→3Dオフセット

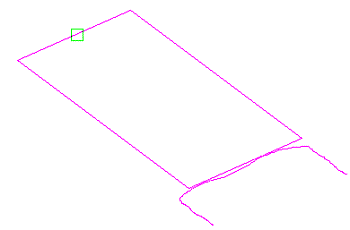

  浚渫範囲のポリラインを選択（左クリック）→右クリック

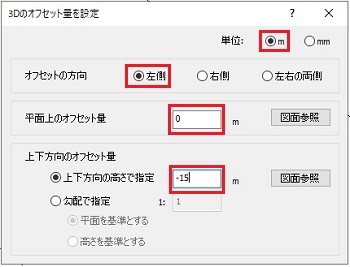

  「３Dのオフセット量を設定」ダイアログ
   →単位：m
   →オフセットの方向：左側（右側でもOK、両側にすると同じ位置に2本オフセットされる）
   →平面上のオフセット量：0
   →上下方向のオフセット量：-15（水深14m+余掘厚1.0m）
   →作図画面上で左クリック→右クリック→Esc

  3Dオフセット完了



底面余掘（下面）のTIN作成（-15m）

• ポリライン要素指示（TIN作成）
  「3D」タブ→面作成→ポリライン要素指示（TIN作成）

  -15mのポリライン選択（左クリック）→右クリック→Esc


  底面形状TIN(-15m)が完成

• レイヤ
  レイヤ「04底面余掘」を表示

  底面形状(-14m)と底面形状TIN(-15m)を表示



表示の切り替え

• 3D表示の切り替え
  ツールバー→3D表示

  3D表示→XY平面

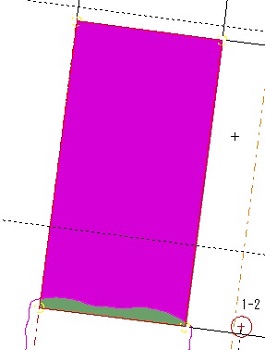

  XY平面の表示（海底地形と法面余掘を含む仕上がり形状表示）



土量計算

• 土量計算
  「3D」タブ→ツール→土量計算

  「土量計算の条件」ダイアログ
   →計算種別：2つの面（または点群）同士の較差
   →表面要素：04底面余掘
   →基準要素：05底面余掘(-15m)
   →作図するページ：2
   →対象範囲：矩形のポリライン（矩形＝四角形）
   →計算時に使用する正方形サイズ：0.5
   →出力項目：全てのチェックを外す→OK

  矩形のポリラインを選択（左クリック）

  自動的に2ページ→任意のスペースを選択（左クリック）→途中は省きます。

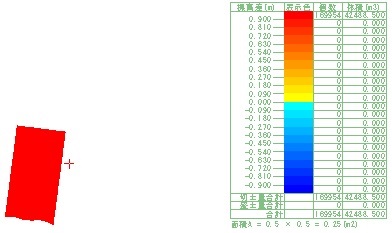

  失敗！これは現在のレイヤを変更しなかったため表がレイヤ「05底面余掘(-15m)」の色になっています。
   →表示部分を選択→Delete（削除）

  現在のレイヤを「0」にします。

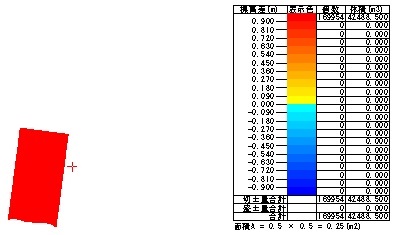

  再度、土量計算→ヒートマップと凡例（計算結果）が正常に作成される。

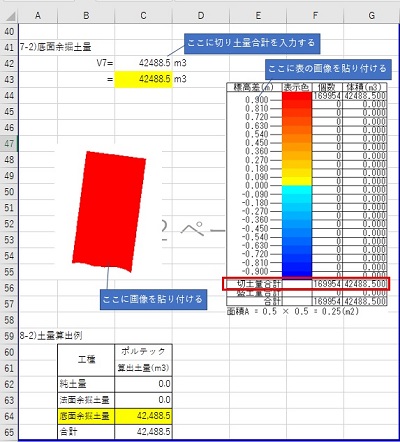

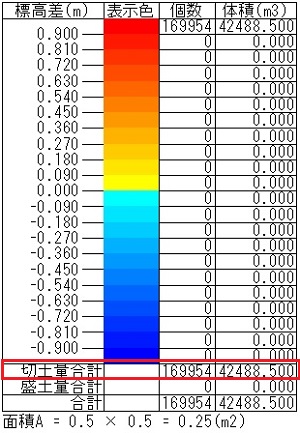

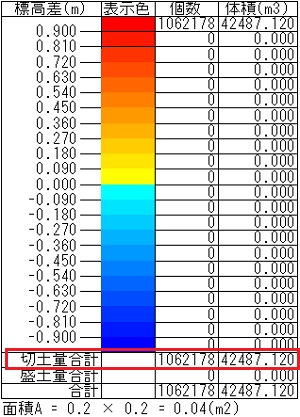

  切土量合計（42488.500m3）が底面余掘土量です。

• 1ページに戻りファイルを保存します。（ソフトが固まりやすいので作業の区切りに確実に保存してください。）
