V-nasClairによるICT浚渫工（浚渫土量算出）

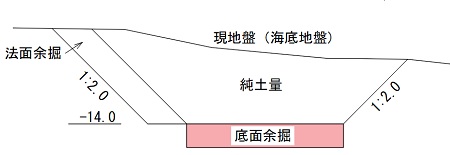

底面余堀土量範囲

• 底面余堀土量範囲
  底面余堀土量範囲は下図の通りです。


底面余堀土量算出の考え方-1

• 底面の等深線（等高線）から土量算出

  等深線から底面余堀土量を算出するには次の４ステップが必要です。


  海底地形TINから底面水深の等深線生成






  底面余堀形状作成






  底面余堀面積算出






  底面余堀面積×厚さ＝底面余堀土量算出


底面余堀土量算出の考え方-2

• 底面形状のTIN作成から土量算出

  底面のTIN生成から底面余堀土量を算出するには次の４ステップが必要です。


  設計浚渫範囲の底面形状のTIN作成






  海底地形TINで底面形状TINの切断・成形（Ａ）






  底面余堀底面のＴＩＮ作成（Ｂ）






  土量計算（ＡとＢの差分計算））
