V-nasClairによるICT浚渫工（浚渫土量算出）

表示の切り替え

• レイヤの変更

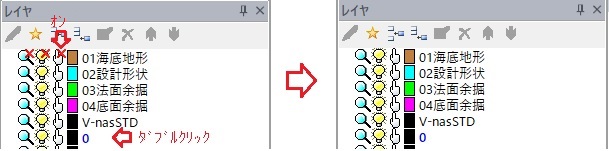

  レイヤ「01海底地形」の表示をオン（指マーク）→レイヤ「0」をダブルクリックで現在のレイヤにする。

  ツールバーで現在のレイヤが「0」になる。



• 3D表示の切り替え
  ツールバー→3D表示

  3D表示→XY平面

  XY平面の表示

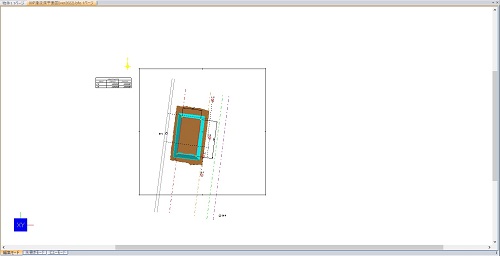

矩形のポリライン作図

• ポリライン作図
  「作図」タブ→直線・四角形・多角形・曲線→四角形

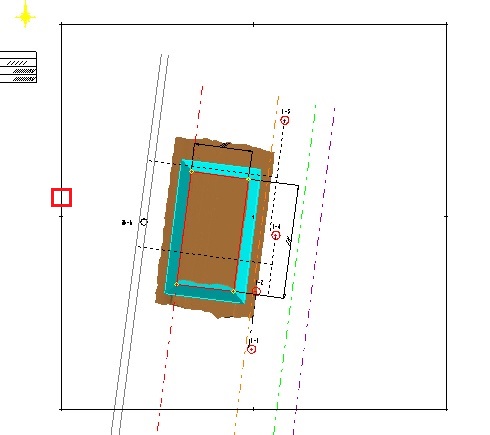

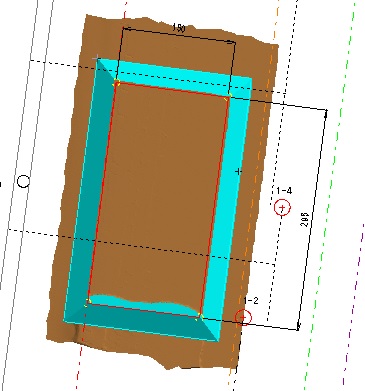

  この図では図上の座標位置に＋が表示されているので、その中心位置（交点）を①②の順で選択→Esc

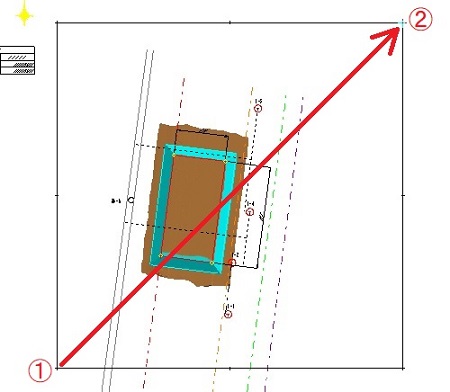

   ※必ず左下から右上の順です。
  ＋表示の中心位置（交点）
  • V-nasClairは数量計算を四角形のポリラインの左下から始めるので、その結果作成されるヒートマップ図の傾きにも影響するからです。
  • 四角形のポリラインの作図位置が違うと数量も少しだけ違います。そのため、この四角形はこのあと法面余掘土量計算等にも使用しますので削除しないで下さい。
  • 今回は図面に座標位置が記載されていましたが、通常は任意の位置で作図してください。


土量計算の設定

• 土量計算の設定（設定の確認）

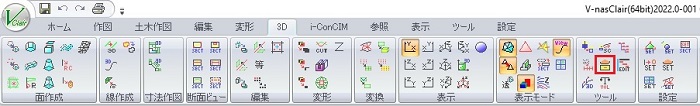

  「3D」タブ→設定→土量計算の設定

  「土量計算の設定」ダイアログ
   →しきい値の設定方法：自動
   →単位：m
   →カラー分割数：5
   →レイヤ：共通設定等
   →文字：サイズ3.5mm、文字フォントMSゴシック
   →小数点桁数：3→OK

  標準設定の状態か確認します。1度確認すればその後は確認の必要はありません。


土量計算

• 土量計算
  「3D」タブ→ツール→土量計算

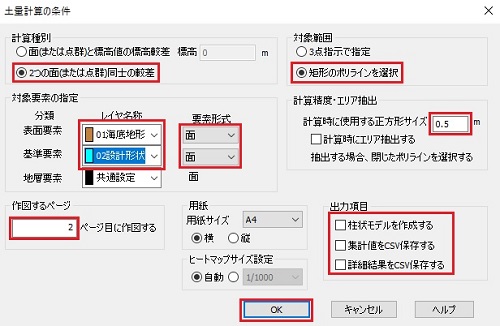

  「土量計算の条件」ダイアログ
   →計算種別：2つの面（または点群）同士の較差
   →表面要素：01海底地形
   →基準要素：02設計形状
   →作図するページ：2
   →対象範囲：矩形のポリライン（矩形＝四角形）
   →計算時に使用する正方形サイズ：0.5
   →出力項目：全てのチェックを外す→OK

  • V-nasClairの計算方法は点高法（1点法）です。
  • 計算時に使用する正方形サイズ0.5mの根拠として、「土木工事数量算出要領（案）BIMCIMモデル」の点高法を用いる場合にはという箇所で「4点平均法（１メッシュ0.25 ㎡）の例を記載する」との記載があります。 さらに、「空中写真測量（無人航空機）を用いた出来形管理要領（土工編）（案）」では「点高法を用いる場合はメッシュ間隔は0.5m以内とする」との記載があります。そのため、これを参考に１メッシュ0.25 ㎡＝0.5m×0.5m→正方形サイズ0.5mとしました。
  • 3点指示でも計算できますが、計算するたびに選択する指示位置がずれることで計算結果も微妙に違ってきます。同じ矩形のポリラインを使用し法面余掘土量やN値分け土量を求めることで数字が安定します。
  矩形のポリラインを選択（左クリック）

  自動的に2ページ→表示枠の中心付近を選択（左クリック）

  ヒートマップ作成中→じっとなにもせず静かに待つ（数分）

  次へまたは×

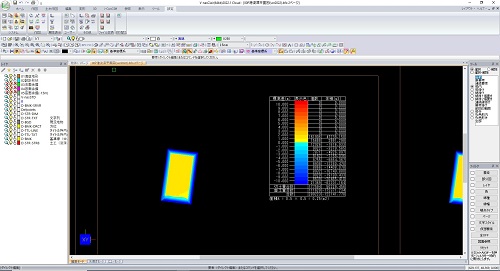

  ヒートマップと凡例（計算結果）が作成される。

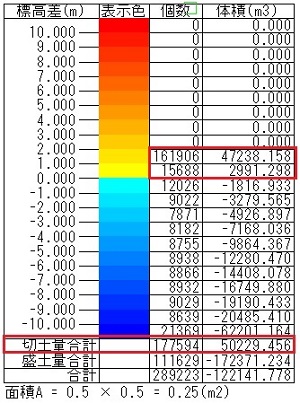

  切土量合計（50229.456m3）が純土量です。
  （標高差0～2mに土量があること＝土厚は2m以下）
  • 計算結果はソフト（プログラム）の違い、計算方法（TIN 分割を用いて求積する方法、プリズモイダル法、点高法（1点法、4 点平均法）など）や仕上がり形状作図時の微妙な誤差により違います。 そのため使用ソフトと計算方法は資料に明記すること。
  • 仕上がり形状の作図誤差は土量に直接影響するため、作図完了後に断面抽出や座標値確認のため位置、形状寸法、外観の確認を推薦します。（その方法は別に記載します。）
  • ヒートマップ及び計算結果は画像切取りし、エクセル等の数量計算書に貼り付けて使用する。
  • 計算結果が明らかに違う場合は、途中の作図に問題があった可能性があります。小数点以下が微妙に違う場合は、端点を選択する時に少しずれた可能性がありますがほぼOKです。


ページの切り替え

• 現在のページ

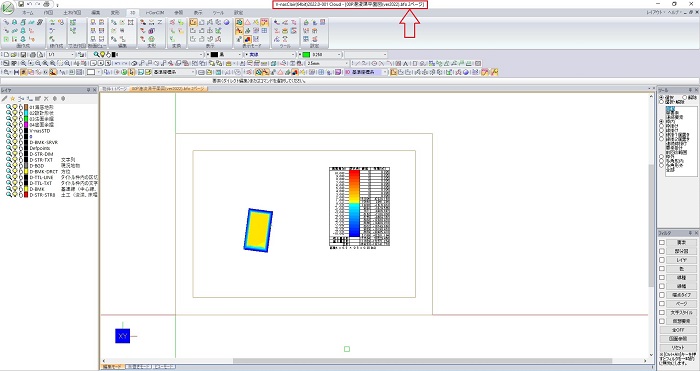

  タイトルバー→画面最上部の表示

  タイトルバーの表示→2ページ



• ページの切り替え（1ページに戻る）
  ツールバー→ページの切り替え

  ページの切り替え→前ページ（1ページ）

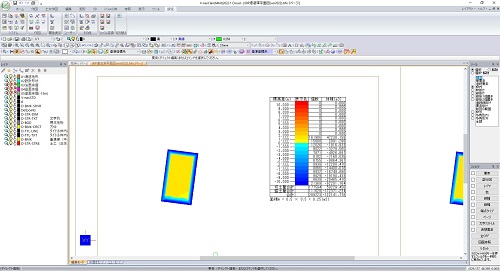

  1ページに戻る

  タイトルバーの表示→1ページ



トラブルシューティング（1ページに戻った時に作図範囲が分からなくなる）

• 全体図ズーム
  1ページに戻った時に画面上の作図範囲が分からなくなった（小さくなる、全く見えなくる）場合（下図参照）

  ツールバー→ズーム

  ズーム→全体図

  作図範囲全体が画面中心にズームされました。

  名前をつけて保存または上書き保存してください。


トラブルシューティング（背景を黒から白に変える）

• 画面表示の設定（計算結果をエクセルに貼付するときに必要です。）
  現在の背景は黒

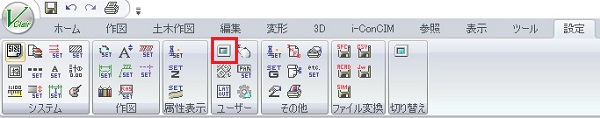

  「設定」タブ→ユーザー→画面表示設定

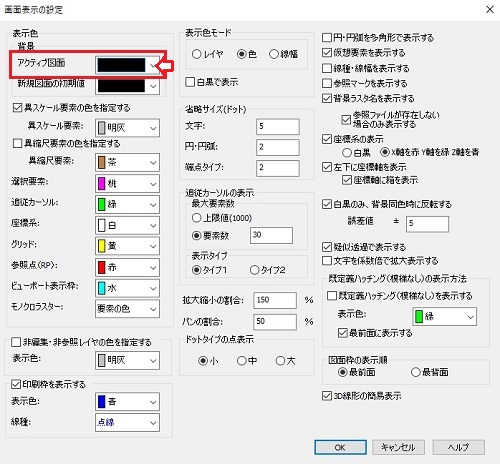

  「画面表示設定」ダイアログ→背景→アクティブ図面のチェックを選択

  一番下の「白」を選択→OK

  現在の背景が白になりました。

  黒に戻す時も同様です。


トラブルシューティング（計算結果のヒートマップの傾きが変）

• 土量計算結果の表示

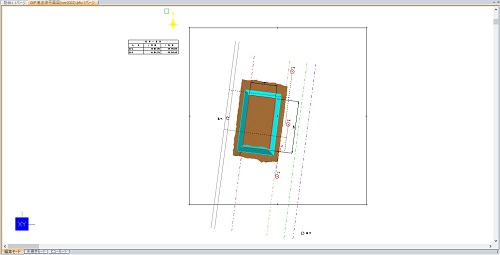

  ヒートマップが浚渫平面図の傾きと異なっている。

  浚渫平面図と正常なヒートマップ

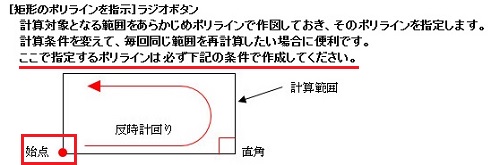

  原因：ポリライン作図の方向が重要です。（必ず左下①から右上②）

  ※V-nasClairの「ヘルプ」の説明でも、土量計算時の「矩形のポリライン」の始点は左下です。
