V-nasClairによるICT浚渫工（浚渫土量算出）

レイヤの挿入

• レイヤの挿入

  レイヤパネル→一番上のレイヤ（V-nasSTD）を選択

  挿入ボタン

  「レイヤの挿入」ダイアログ→レイヤ名称：01海底地形→色：茶→OK
  ※レイヤ名、色は任意
  レイヤ「V-nasSTD」の直上にレイヤ「01海底地形」が挿入（作成）される。

  レイヤ「V-nasSTD」を選択した状態で上記と同様に下図のレイヤを作成



現在のレイヤ

• レイヤを現在のレイヤにする方法
  レイヤパネル→レイヤ「03法面余掘」をダブルクリック

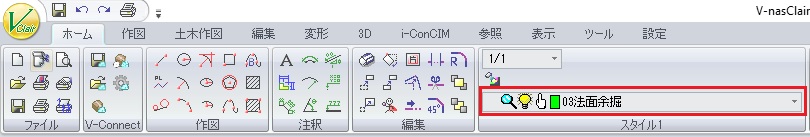

  「ホーム」タブ→スタイル1→レイヤコンボボックス→レイヤ「03法面余掘」になっていることを確認

  現在のレイヤにする操作は数量算出の過程で良く出てきます。


《補足》レイヤの変更・削除・移動

《レイヤ作成後にレイヤ名や色の変更、削除、上下の移動が必要な場合》
• レイヤの変更（例）(02設計形状の名前と色を変更する)

  レイヤパネル→レイヤ「02設計形状」を選択→右クリック→変更

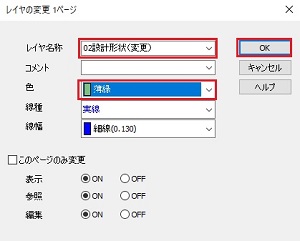

  「レイヤの変更」ダイアログ→レイヤ名称：02設計形状(変更)→色：薄緑→OK

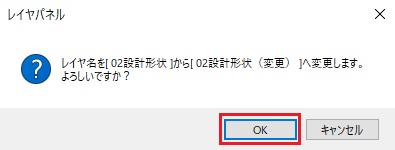

  レイヤパネル→OK

  レイヤ「02設計形状」がレイヤ「02設計形状(変更)」に色と共に変更される。



• レイヤの削除（例）(02設計形状(変更)を削除する)

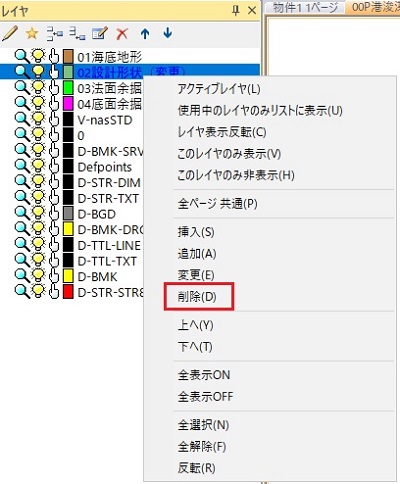

  レイヤパネル→レイヤ「02設計形状(変更)」を選択→右クリック→削除

  レイヤパネル→OK

  レイヤ「02設計形状(変更)」が削除されました。

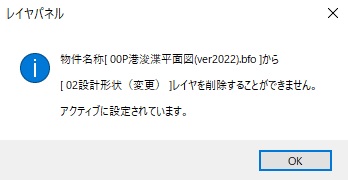

  レイヤが削除されない場合はレイヤパネルにこのように表示されます。

  削除するレイヤが「現在のレイヤ」になっている場合が多いので、現在のレイヤを他のレイヤに変更（ダブルクリック）すると削除できるようになる。（それでもできない場合は他に原因があります。）
• レイヤの移動（例）(V-nas-STDを下に移動)
  レイヤパネル→レイヤ「V-nas-STD」を選択→「↓」を選択

  レイヤ「V-nas-STD」が1つ下に移動します。

  上に移動する場合は「↑」を選択します。


《補足》レイヤの表示・非表示

• レイヤを表示→非表示にする。
  レイヤパネル→レイヤ「01海底地形」の一番左のレンズマークをクリック→全て非表示
   → 


• レイヤを非表示→表示にする。
  レイヤパネル→レイヤ「01海底地形」の一番右の指マークをクリック→全て表示
   → 


• レイヤを表示しているが画面上で要素（オブジェクト）を選択できないようにする。
  レイヤパネル→レイヤ「01海底地形」の一番左のレンズマークをクリック→レンズマークのみ表示
   → 
  この操作はAutoCAD上の操作とよく似ています。
