V-nasClairによるICT浚渫工（浚渫土量算出）

ファイルを開く（AutoCAD(dwg)で座標設定済みの場合）

• ファイルを開く

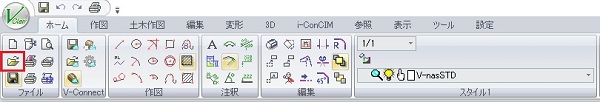

  ホームタブ→ファイル→開く

  又はVnasマーク→開く



開く時の設定

• ファイルを選択

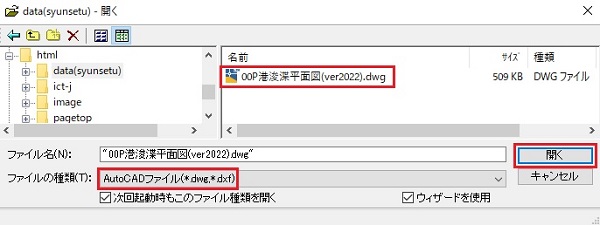

  「開く」ダイアログ→ファイルの種類：AutoCADファイル→図面を選択→開く

  本資料ではAutoCADで予めm単位の座標を反映した図面を使用する。 例：1m＝1、10m＝10
• 開く時の設定
  「ウィザード」ダイアログ
   →レイアウト2のチェックを外す→モデル空間を再選択（モデル空間の図だけ読み込むため）
   →用紙に表示する範囲：用紙範囲（AutoCADの座標値を保持するため）
   →単位：ｍ
   →スケール：1/1（AutoCADでｍ単位の図面になっているため）
   →全体図選択（プレビュー画面に図が表示されることを確認）
   →※重要《全体のチェックを再確認》→OK

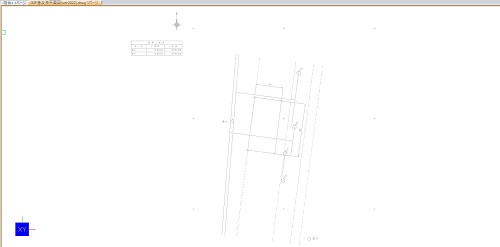

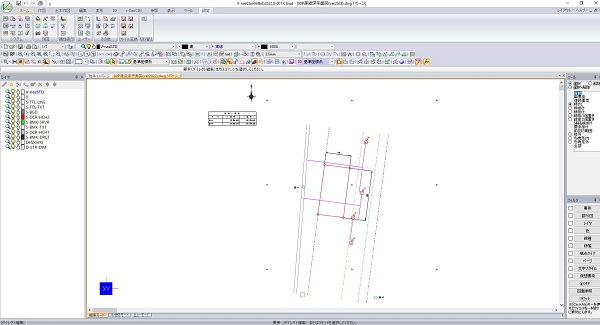

• 図面が開く


  初期設定の背景は黒ですが、資料では白に設定しています。


座標値の確認

• 図面上の指定座標値の確認
  平面図記載の指定座標値


  この図では基準点座標が記載されているが、浚渫範囲の座標値が記載されている場合はその値を使用しても良い。
• 座標計測

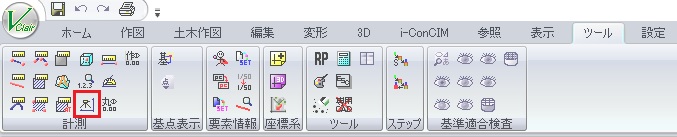

  「ツール」タブ→計測→座標計測

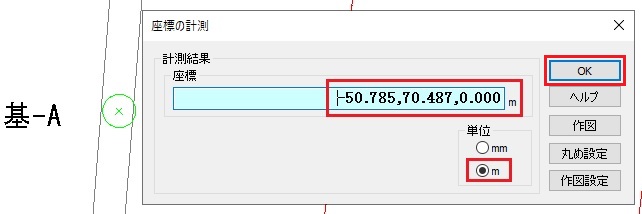

  基準点Aの円の「中心点」を選択→座標値が合致しているか確認→OK又はEsc


  指定座標値は測量座標、図面座標値は数学座標なのでXとYは逆になっていることに注意、
   基準点Bも同様に確認する。



ファイルの保存

• 名前を付けて保存（名前を変えて保存）
  ※重要：３D作図では作図中にソフトが突然固まることがよくあります。段階毎に保存することを強く推薦します。
  V-nasマーク→名前を付けて保存（ファイルの種類はV-nas形式）

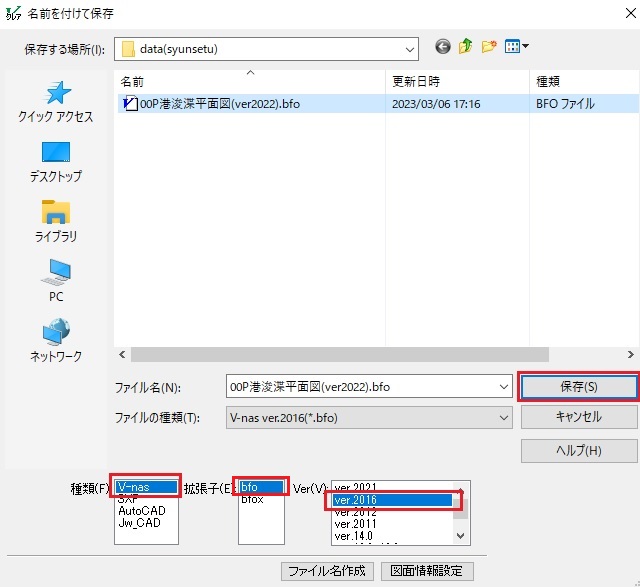

  「名前を付けて保存」ダイアログ→種類：V-nas→拡張子：bfo→Ver(バージョン)：ver2016→保存


  保存時のバージョンは使用する周辺の環境に応じて選択してください。
   また、段階毎に保存するときに名前を少し変えてもいいと思います。


トラブルシューティング（図が白黒に見える）

• 画面が白黒の要素だけの表示になる。(薄く見える)



  スケールが読み込み設定時の1/1になっていない→スケールを1/1に戻せばカラーになる。
• スケールの確認
  「ホーム」タブ→スタイル1→スケールコンボボックス→1/1を確認（修正）

  ※図面の要素（オブジェクト）が白黒に見える場合は、スケールが1/1になっていない可能性がある。
   ただし、元図をV-nasClairで尺度毎に作図している場合はそのスケールに合わせなければならない。


トラブルシューティング（開いた図面の座標が合わない）

• 開いてから座標値の確認をすると
  全く違う座標値になっている。

  原因：「レイアウト1」のチェックを外した後で、「モデル空間」の文字の部分を再選択していないことが考えられる。
   「レイアウト1」の背景が紫色になっているので分かります。

  「モデル空間」の文字の部分を再選択すると、「モデル空間」の背景が紫色になります。
   この状態で図面を開いてください。
