V-nasClairによるICT浚渫工（浚渫土量算出）

点群からTIN作成

• 点群からTIN作成

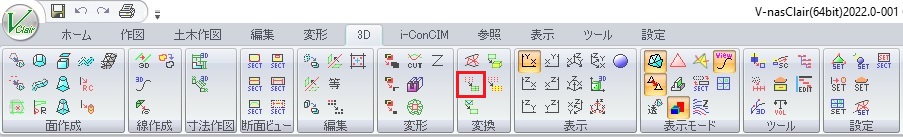

  「3D」タブ→変換→「点群→TIN生成」

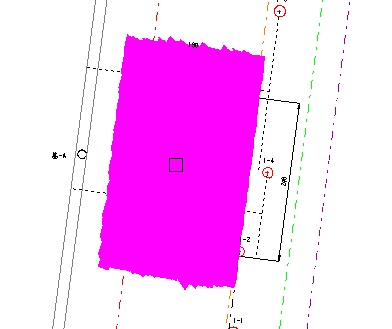

  海底地形の点群を選択（左クリック）→色が変わる→右クリック

  「点群からTIN変換設定」ダイアログ
   →全範囲（選択した点群要素を全点自動でTIN(ポリゴン)に変換）
   →全点自動変換の分割するブロックサイズ：20（概ね20～50が適正値、大きな値にすると処理に時間がかかる）
   →変換後、点を削除するにチェック（点群を残すとソフトに負担がかかる）→OK

  処理中（しばらくそっと待つ）

  変換終了→OK
  点数の約2倍の3角形ポリゴンが作成されます。

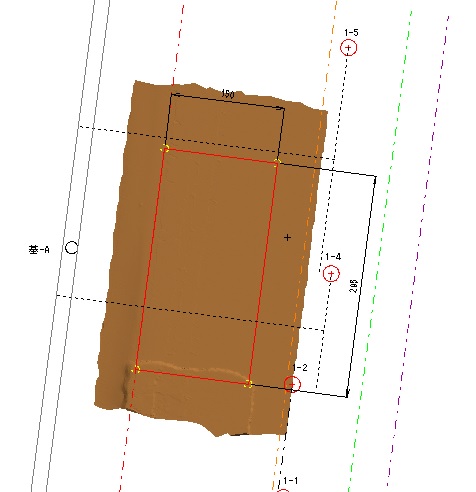

• 海底地形のTIN完成
  海底地形のTINが完成しました。

  海底の凸凹も表現されています。（図の下の方は前年度浚渫済みの区間です。）


トラブルシューティング（表示モードの調整）

• 海底地形の表示がうまくいかない例
  初めてV-nasClairでTINを作成た時の表示では下図の場合があります。

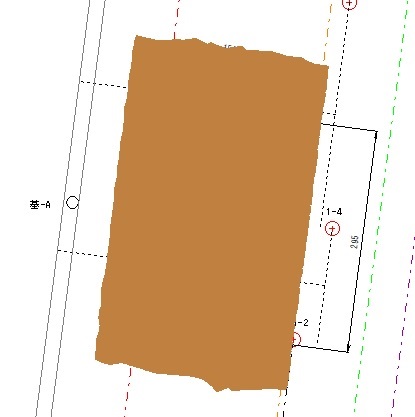

  ①凸凹が無く平らな表示（例）

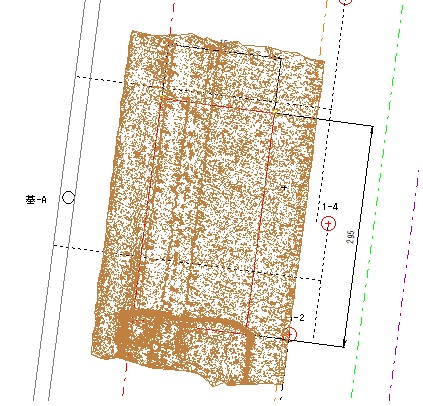

  ②ごま塩のような表示（例）


  ③なにも表示されない（例）


  そのような場合は表示モードを調整します。
• 表示モードの調整（V-nasClairのバージョンが古い場合）
  ツールバー→表示モード→ポリゴンの表示・ポリゴン塗りつぶし・陰線処理の3つを選択




• 表示モードの調整（V-nasClairのバージョンが最新の場合）
  「3D」タブ→表示→ポリゴンの表示・ポリゴン塗りつぶし・陰線処理の3つを選択




  （その他のボタンでも表示できればOKなので、色々試してください）
  3つを選択しても平らに見える場合→「陰線処理」の選択を解除→再度「陰線処理」を選択すると凸凹が表示されます。
• 名前を付けて保存
  段階毎に名前を付けて保存又は上書き保存してください。
