全体数量

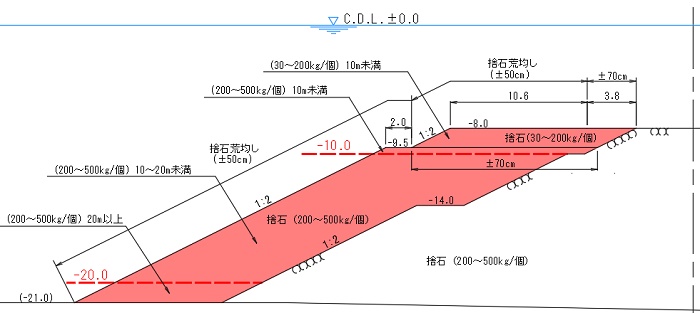

• 基礎石全体数量範囲（（30～200kg/個）＋（200～500kg/個））
  図の捨石＝基礎石です。
   また、本資料では平均干潮面（M．L．W．L．）＝最低水面（C．D．L．）として説明しています。

• 全体数量の算出フロー
  点群から現状の海底地形TIN作成
  （既設捨石地形含む3次元設計モデル）
     ↓
  基礎石全体の仕上がり形状TIN作成
  （基礎石の3次元設計モデル）
     ↓
  TIN同士の比較計算
  （3次元CADまたはGISソフト等を用いた数量計算方法）
     ↓
  基礎石全体数量算出
  （赤色範囲）

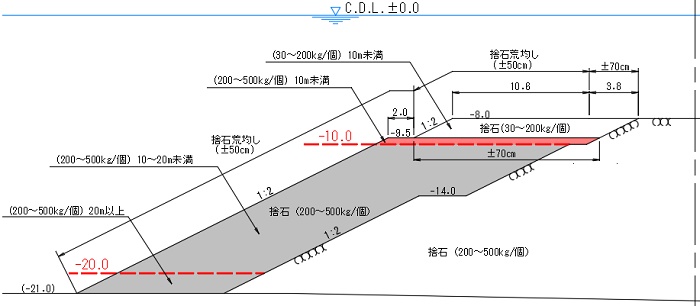

（30～200kg/個）10m未満（9.5m未満）数量

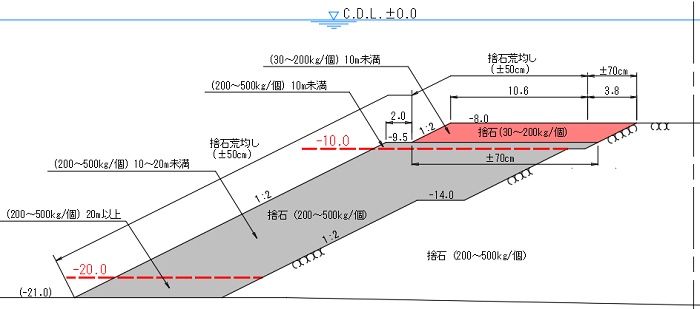

• （30～200kg/個）10m未満（9.5m未満）の数量範囲
  （30～200kg/個）範囲は捨石規格の境界となる9.5m未満の範囲です。

• （30～200kg/個）10m未満（9.5m未満）の数量算出フロー
  （9.5m以上）の仕上がり形状TINを作成
  （基礎石の3次元設計モデル）
     ↓
  （9.5m以上）数量算出
  （現状の海底地形との比較計算）（灰色範囲）
     ↓
  全体数量－（9.5m以上）数量
  （エクセル上で計算）
     ↓
  （30～200kg/個）10m未満（9.5m未満）数量算出
  （赤色範囲）

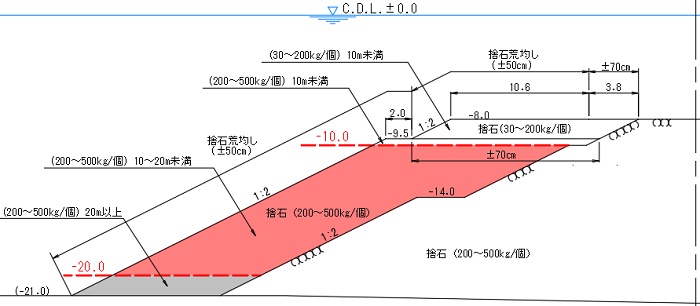

（200～500kg/個）10m未満数量

• （200～500kg/個）10m未満の数量範囲
  （200～500kg/個）範囲のうち、9.5～10m未満の範囲です。

• （200～500kg/個）10m未満の数量算出フロー
  （10m以上）の仕上がり形状TINを作成
  （基礎石の3次元設計モデル）
     ↓
  （10m以上）数量算出
  （現状の海底地形との比較計算）（灰色範囲）
     ↓
  （9.5m以上）－（10m以上）数量
  （エクセル上で計算）
     ↓
  （200～500kg/個）10m未満数量算出
  （赤色範囲）
    ※水深10m以上とはC．D．L．-10m以深のこと


（200～500kg/個）10～20m未満数量

• （200～500kg/個）10～20m未満の数量範囲
  （200～500kg/個）範囲のうち、10～20m未満の範囲です。

• （200～500kg/個）10～20m未満の数量算出フロー
  （20m以上）の仕上がり形状TINを作成
  （基礎石の3次元設計モデル）
     ↓
  （20m以上）数量算出
  （現状の海底地形との比較計算）（灰色範囲）
     ↓
  （10m以上）－（20m以上）数量
  （エクセル上で計算）
     ↓
  （200～500kg/個）10～20m未満数量算出
  （赤色範囲）
    ※水深20m以上とはC．D．L．-20m以深のこと


（200～500kg/個）20m以上数量

• （200～500kg/個）20m以上の数量範囲
  （200～500kg/個）範囲のうち、20m以上の範囲です。
   数量は前項で既に求めている。
