V-nasClairによるICT基礎工（基礎石数量算出）

基礎石全体形状の作図

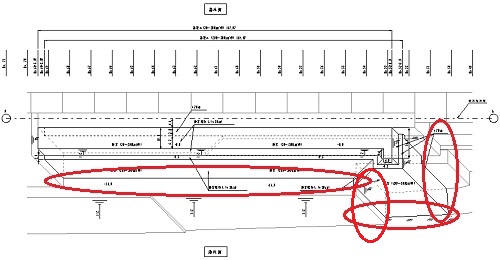

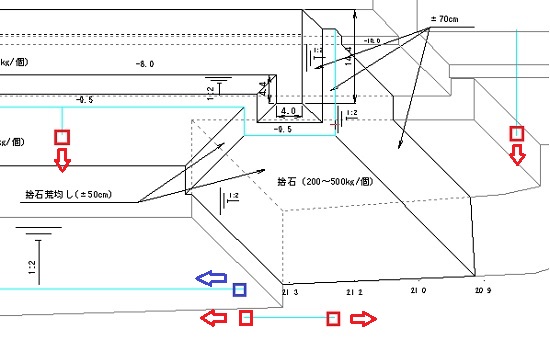

• 基礎石の全体形状（横断面）
  図の捨石＝基礎石です。
   また、本資料では平均干潮面（M．L．W．L．）＝最低水面（C．D．L．）として説明しています。



• レイヤの表示変更
  レイヤ「01海底地形」の表示をオフ→「02捨石全体」をダブルクリックで現在のレイヤにする。

  ツールバーで現在のレイヤが「02設計形状」になる。



  現在の図面表示

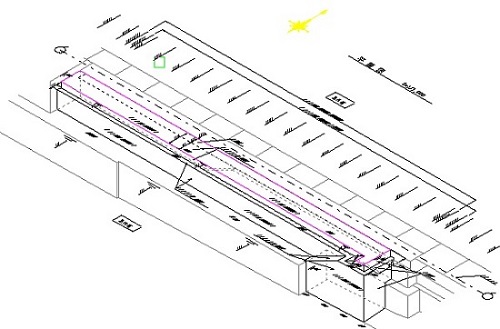

• 天端面の線分を閉じたポリラインにする。

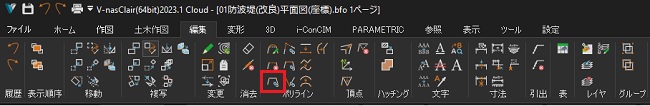

  「編集」タブ→ポリライン→連続要素連結（既に閉じたポリラインで作図している場合は不要）

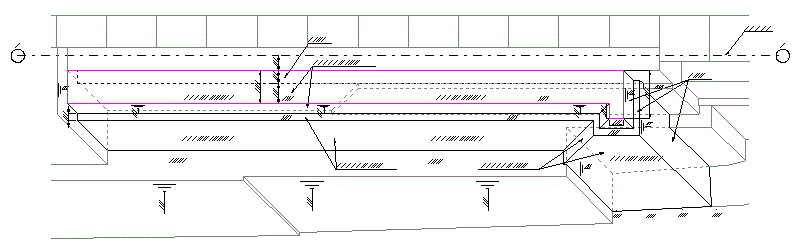

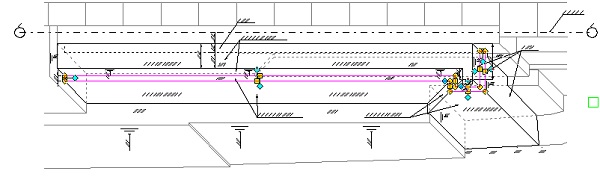

  平面図の天端面（-8.0m）の6本の線分を選択（左クリック）→右クリック



  閉じたポリラインになったか確認
   ポリライン選択→右クリック→プロパティ編集



  「変更」ダイアログ→ポリライン→始終点：「閉じる」にチェックが入っていることを確認→OK
  ※注意：この平面図は構造物の線及び端点のズレがないように全て書き替えてあります。
   そのため、「連続要素連結」で簡単に閉じたポリラインになりますが、実際の図面で端点のズレが多くあります。
   そのような場合は、AutoCAD上で修正しポリライン化しておくことを推薦します。（閉じていないとTINの面に変換できないので確認する。）



  同様に平面図の天端面（-9.5m）の10本の線分を選択（左クリック）→右クリック→プロパティ編集→ポリラインが閉じているか確認



天端面高さ（標高（-8.0m））の設定

• 表示の切り替え
  3Ｄ表示は「南東面」



• 3Dオフセット

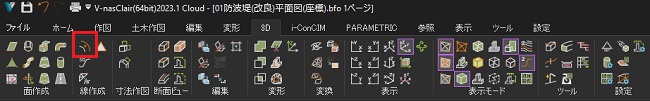

  「3D」タブ→線作成→3Dオフセット

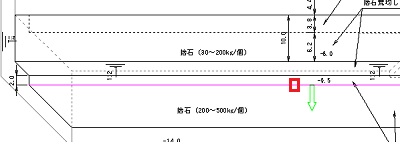

  天端面（-8.0m）のポリラインを選択→右クリック



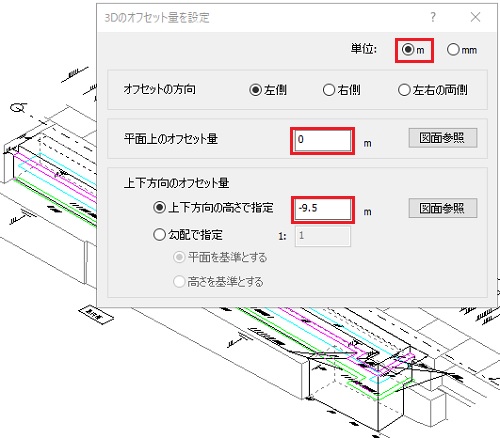

  「3Dオフセット量を設定」ダイアログ→単位：m→平面上のオフセット：0→上下方向の高さで指定：-8→画面上で左クリック→右クリック→Esc

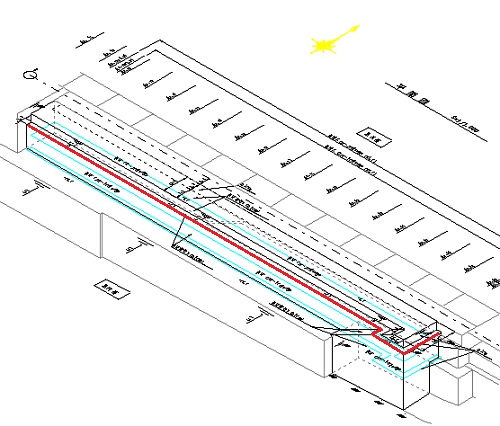

  天端面の高さが-8.0mにオフセットされました。



天端面高さ（標高（-9.5m））の設定

• 3Dオフセット
  「3D」タブ→線作成→3Dオフセット



  天端面（-9.5m）のポリラインを選択→右クリック→
  「3Dオフセット量を設定」ダイアログ→単位：m→平面上のオフセット：0→上下方向の高さで指定：-9.5→画面上で左クリック→右クリック→Esc

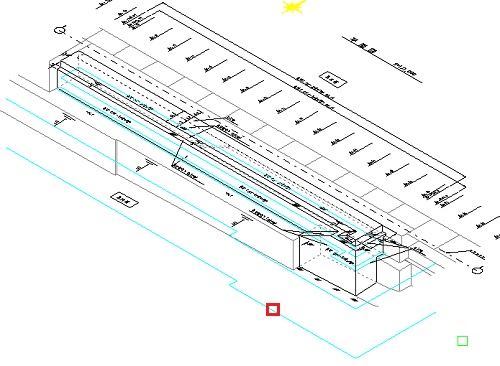

  天端面の高さが-9.5mにオフセットされました。



法尻高さ（標高（-23.5m））の設定

• 線分作図

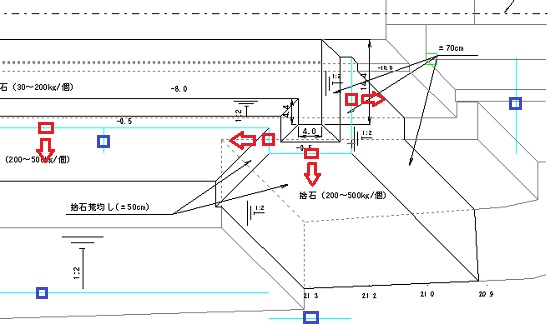

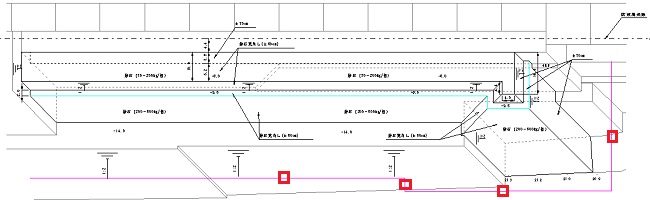

  平面図の水深（-9.5m）ステップの港内側の角の線に合わせて線分(４本)作図

• 表示の切り替え
  3Ｄ表示は「XY平面」

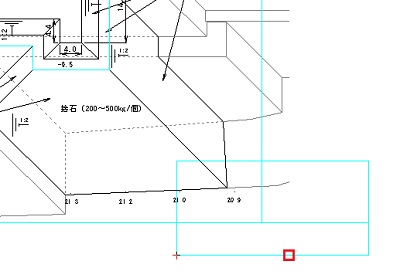

  海底地形と接する法尻部分の位置を作図
   ・考慮する点
    海底地形は凸凹しているので、より深めの水深に設定
    既施工部分を考慮しながら、なるべく単純な形状に設定

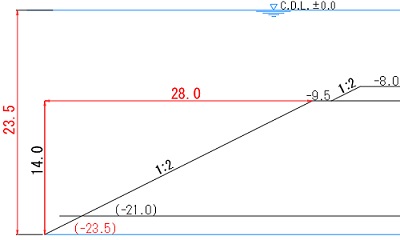

• 各オフセット距離
  オフセット距離について
    水平方向に28.0m
    垂直方向に-23.5m



• 2Dオフセット
  「作図」タブ→オフセット→オフセット-片側

  線分選択（左クリック）→右クリック→オフセット方向を指示（マウスでオフセット方向を左クリック）

  →オフセット距離を入力（ツールバー下部に出現）→28→単位「m」を確認→画面上で左クリック→右クリック

  同様に全4本の線分をオフセット→Esc



• 延縮-トリム

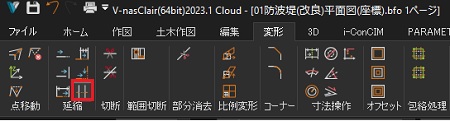

  「変形」タブ→延縮→延縮-トリム

  延長する線分はShift+選択（左クリック）、トリムする線分は選択（左クリック）を繰り返して整形

  法尻部分の外形ができる
   （延縮-トリムで延長ができない部分はトラブルシューティングを参考にしてください）

• 線分を連結しポリラインにする

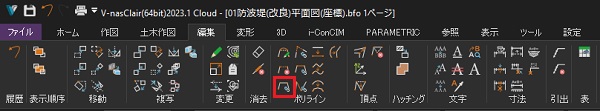

  「修正」タブ→ポリライン→連速要素連結

  法尻の4本の線分を選択（左クリック）→右クリック→Esc
   1本のポリラインに変換されます。



• 3Dオフセット
  3Ｄ表示は「南東面」

  「3D」タブ→線作成→3Dオフセット

  法尻端部のポリラインを選択→右クリック→

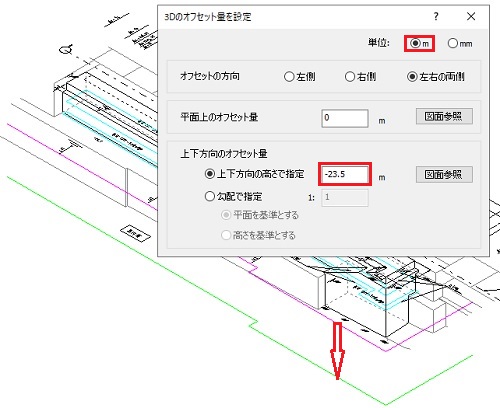

  「3Dオフセット量を設定」ダイアログ→単位：m→平面上のオフセット：0→上下方向の高さで指定：-23.5→画面上で左クリック→右クリック→Esc

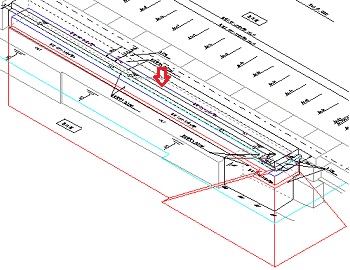

  法尻端部の高さが-23.5mにオフセットされました。



• 線分作図

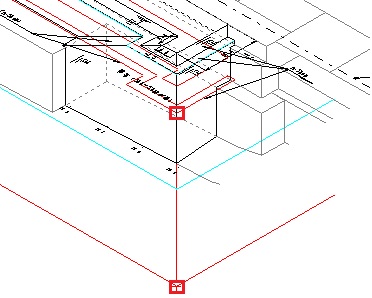

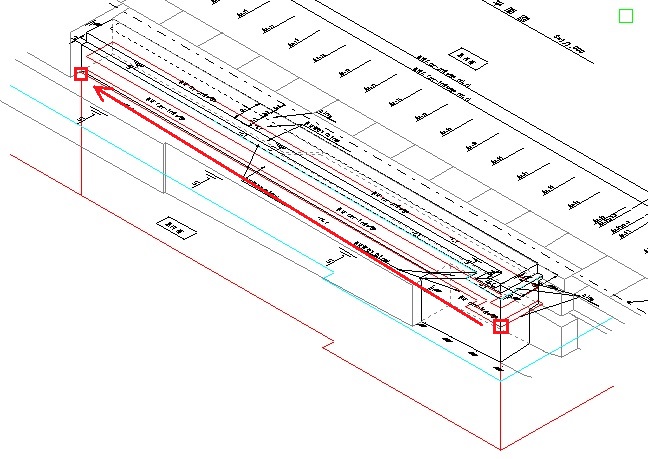

  -9.5mステップ角と-23.5m法尻角に線分作図
   1点目-9.5mの角は他の線分と重なっているためこのようなダイアログが出現→端点（-9.5m）を選択→2点目-23.5m法尻端点選択→Esc
   （※関係がある部分は分かりやすいように赤線にしています）

  端部線分作図完了



• 線分複写（又は移動）

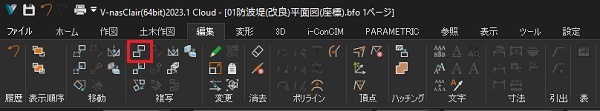

  「修正」タブ→複写→複写

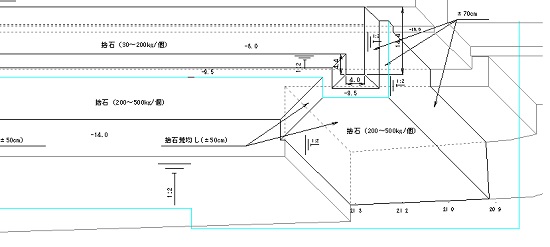

  図の位置に複写

  ※既設基礎石部（図の左端部)は、前年度検査完了範囲なので凸凹があっても横断方向にまっすぐ伸ばさずに設計通りの勾配の範囲になるように作図しました。


基礎石法面部の作図

• ポリライン作図

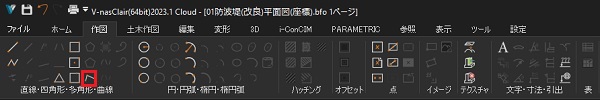

  「作図」タブ→直線・四角形・多角形・曲線→ポリライン

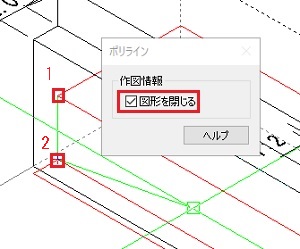

  1面目：端点1→2選択→「ポリライン」ダイアログ→図形を閉じる：✓（TINの面を作図するときは必ず閉じる）
  ※閉じていないとTINが作成できない

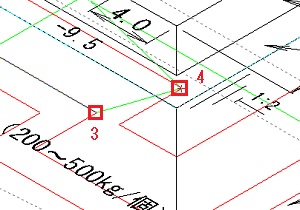

  端点3→4→右クリックで図形を閉じる。

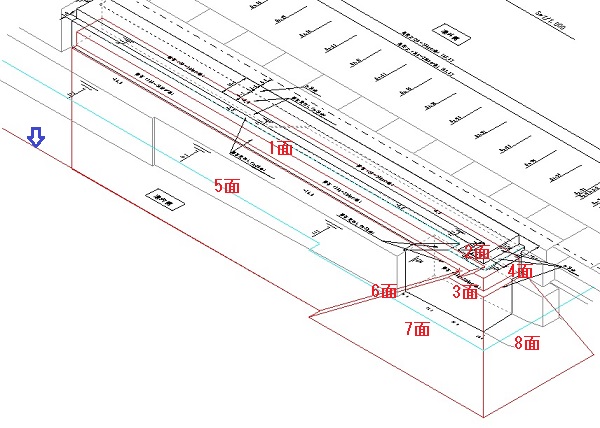

  引き続き2面目以降（上下合計8面）を作図→Esc

   ※連続作図するときのRP点（参照点）は最後に選択した点

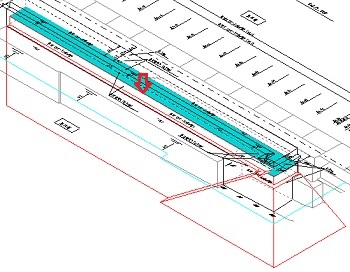

   ※青矢印のはみ出したポリラインは削除した方が良い


仕上がり形状のTIN作成（面毎にTIN作成）

• 面毎にTINを作成

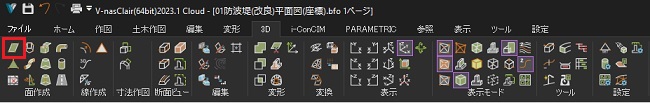

  「3D」タブ→面作成→ポリライン要素指示（TIN作成）

  天端面のポリラインを選択（左クリック）→右クリック


  法面部のポリラインを選択（左クリック）→右クリック

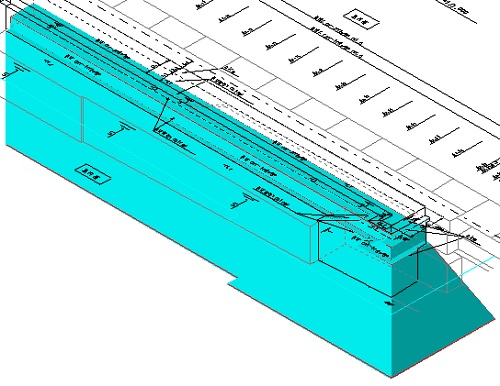

  同様に全ての面のTIN作成（(天端面の2面)＋(法面の8面)=10面）→Esc→完成

  ※（-9.5m）の天端面は選択しにくいのですが、端部を選択することができます。


トラブルシューティング（延縮-トリムで延長できない）

• 四角形作図

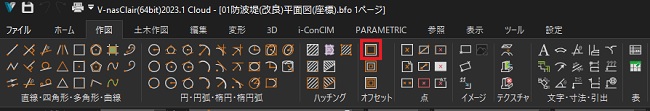

  「作図」タブ→直線・四角形・多角形・曲線→四角形

  図の対面に延長する要素（線分またはポリライン）が見えない範囲に四角形を作図→延縮-トリムで整形
