V-nasClairによるICT基礎工（基礎石数量算出）

レイヤの挿入

• レイヤの挿入

  レイヤパネル→一番上のレイヤ（V-nasSTD）を選択

  挿入ボタン

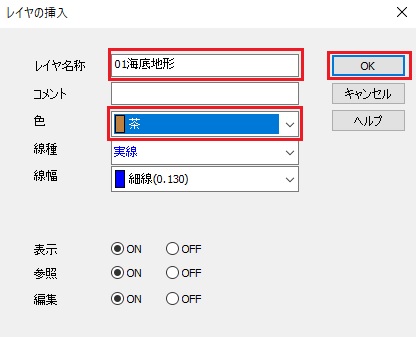

  「レイヤの挿入」ダイアログ→レイヤ名称：01海底地形→色：茶→OK
  ※レイヤ名、色は任意
  レイヤ「V-nasSTD」の直上にレイヤ「01海底地形」が挿入（作成）される。

  レイヤ「V-nasSTD」を選択した状態で上記と同様に下図のレイヤを作成



現在のレイヤ

• レイヤを現在のレイヤにする方法
  レイヤパネル→レイヤ「01海底地形」をダブルクリック

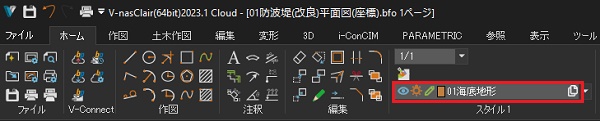

  「ホーム」タブ→スタイル1→レイヤコンボボックス→レイヤ「01海底地形」になっていることを確認

  レイヤコンボボックスで直接レイヤを選択してもOKです。


《補足》レイヤの変更・削除・移動

《レイヤ作成後にレイヤ名や色の変更、削除、上下の移動が必要な場合》
• レイヤの変更（例）(02捨石全体の名前と色を変更する)

  レイヤパネル→レイヤ「02捨石全体」を選択→変更ボタン

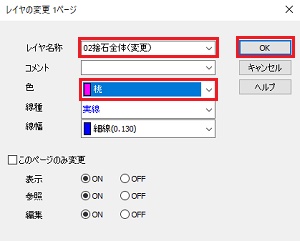

  「レイヤの変更」ダイアログ→レイヤ名称：02捨石全体(変更)→色：桃→OK

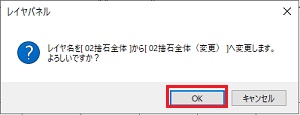

  レイヤパネル→OK

  レイヤ「02設計形状」がレイヤ「02捨石全体(変更)」に色と共に変更される。



• レイヤの削除（例）(02捨石全体(変更)を削除する)
  レイヤパネル→レイヤ「02捨石全体(変更)」を選択→削除ボタン

  レイヤパネル→OK

  レイヤ「02捨石全体(変更)」が削除されました。

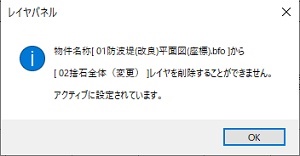

  ※1)削除するレイヤが「現在のレイヤ」になっている場合は以下のように表示される→OK→現在のレイヤを変更後に再度削除する。

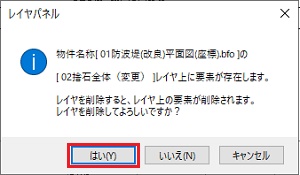

  ※2）削除するレイヤに線分などの要素が作図されている場合は以下のように表示される→OKすると要素毎削除される。

• レイヤの移動（例）(V-nas-STDを下に移動)
  レイヤパネル→レイヤ「V-nas-STD」を選択→「↓」を選択

  レイヤ「V-nas-STD」が1つ下に移動します。

  上に移動する場合は「↑」を選択します。


《補足》レイヤの表示・非表示

• レイヤを表示→非表示にする。
  レイヤパネル→レイヤ「01海底地形」の一番左の目のマークをクリック→全て非表示（3箇所とも薄暗い表示）
   → 


• レイヤを非表示→表示にする。
  レイヤパネル→レイヤ「01海底地形」の一番右のペンのマークをクリック→全て表示（3箇所とも明るい表示）
   → 


• レイヤを表示しているが画面上で要素（オブジェクト）を選択できないようにする。
  レイヤパネル→レイヤ「01海底地形」が全て非表示の状態で一番左の目のマークをクリック→目のマークのみ表示
   → 
  ※V-nasClairのバージョン2023頃から各ボタンの表示がとても見にくくなりました。
