V-nasClairによるICT基礎工（基礎石数量算出）

ファイルを開く（AutoCAD(dwg)で座標設定済みの場合）

• ファイルを開く
  ホームタブ→ファイル→開く

  又はファイル→開く



開く時の設定

• ファイルを選択

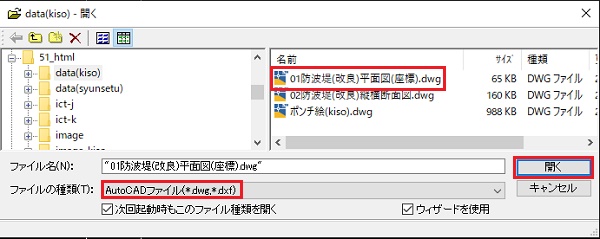

  「開く」ダイアログ→ファイルの種類：AutoCADファイル→図面を選択→開く

  本資料ではAutoCADで予めm単位の座標を反映した図面を使用する。 m単位の例：1m＝1、10m＝10
• 開く時の設定

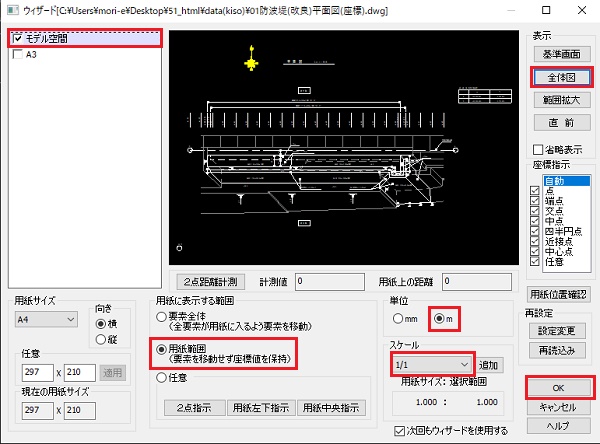

  「ウィザード」ダイアログ
   →モデル空間以外のチェックを外す→モデル空間を再選択（モデル空間の図だけ読み込むため）
   →用紙に表示する範囲：用紙範囲（AutoCADの座標値を保持するため）
   →単位：ｍ
   →スケール：1/1（AutoCADでｍ単位の図面になっているため）
   →全体図選択（プレビュー画面に図が表示されることを確認）
   →※重要《全体のチェックを再確認》→OK

  モデル空間だけを選択するには、A3のチェックを外す→モデル空間の字の部分を再選択し、モデル空間の字の部分が紫色になっていることです。

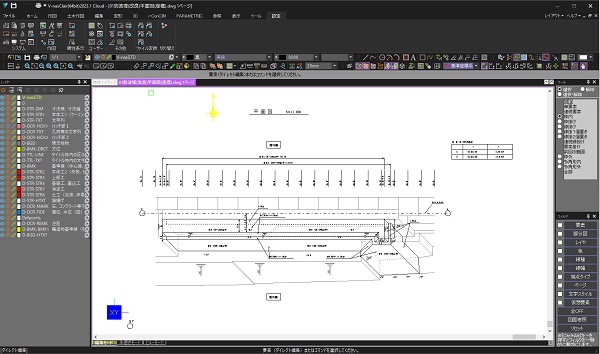

• 図面が開く


  初期設定の背景は黒ですが、資料では白に設定しています。


座標値の確認

• 図面上の指定座標値の確認

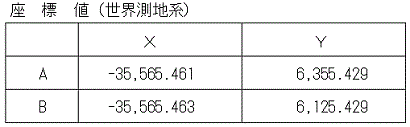

  平面図記載の指定座標値


  この図では法線の位置座標が記載されているが、基準点座標値が記載されている場合はその値を使用しても良い。
• 座標計測

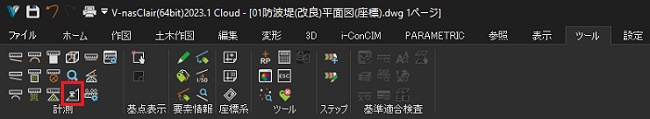

  「ツール」タブ→計測→座標計測


  点Aの円の「中心点」又は「端点」を選択→座標値が合致しているか確認→OK又はEsc


  指定座標値は測量座標、図面座標値は数学座標なのでXとYは逆になっていることに注意、
   ※必ず点Bも確認する。（最低2点の座標値確認）



ファイルの保存

• 名前を付けて保存（名前を変えて保存）
  ※重要：３D作図では作図中にソフトが突然固まることがよくあります。段階毎に保存することを強く推薦します。
  V-nasマーク→名前を付けて保存（ファイルの種類はV-nas形式）

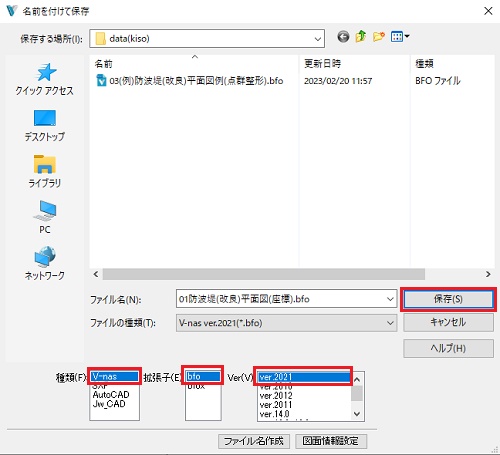

  「名前を付けて保存」ダイアログ→種類：V-nas→拡張子：bfo→Ver(バージョン)：ver2021（又は2016）→保存


  ※保存時のバージョンは使用する周辺の環境に応じて選択してください。
   また、段階毎に保存するときに名前を少し変えてもいいと思います。


トラブルシューティング（図が白黒に見える）

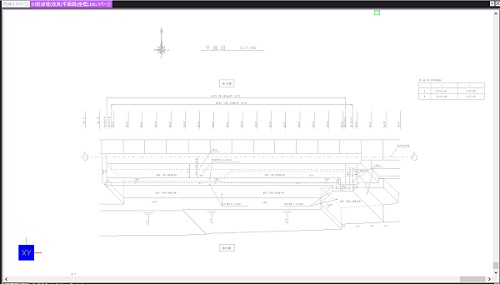

• 画面が白黒の要素だけの表示になる。(薄く見える)



  スケールが読み込み設定時の1/1になっていない→スケールを1/1に戻せばカラーになる。
• スケールの確認
  「ホーム」タブ→スタイル1→スケールコンボボックス→1/1を確認（修正）

  ※図面の要素（オブジェクト）が白黒に見える場合は、スケールが1/1になっていない可能性がある。
   ただし、元図をV-nasClairで尺度毎に作図している場合はそのスケールに合わせなければならない。

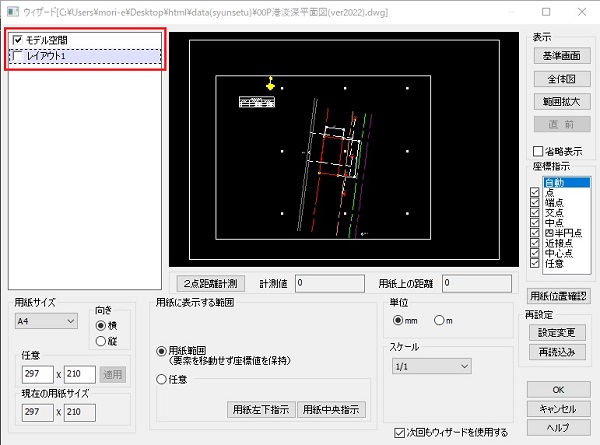

トラブルシューティング（開いた図面の座標が合わない）

• 開いてから座標値の確認をすると
  全く違う座標値になっている。

  原因：「レイアウト1」のチェックを外した後で、「モデル空間」の文字の部分を再選択していないことが考えられる。
   「レイアウト1」の背景が紫色になっているので分かります。

  「モデル空間」の文字の部分を再選択すると、「モデル空間」の背景が紫色になります。
   この状態で図面を開いてください。

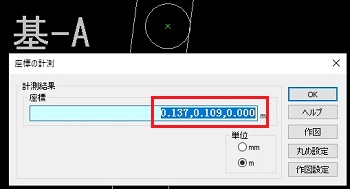

トラブルシューティング（座標計測時の桁数が多い）

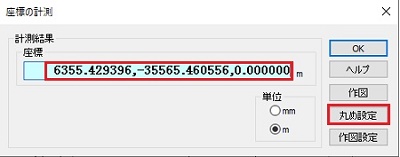

• 座標値を計測すると小数点以下の桁数が多すぎる（6桁）→丸め設定



  「丸め設定」→座標：小数点以下桁数を6→3に設定→OK

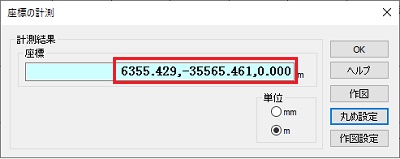

  座標値は全て小数点以下3桁になりました。
