V-nasClairによるICT基礎工（基礎石数量算出）

表示の切り替え

• 3D表示の切り替え
  3Ｄ表示は「XY平面」

  レイヤ「01海底地形」の表示をオン→レイヤ「0」をダブルクリックで現在のレイヤにする。

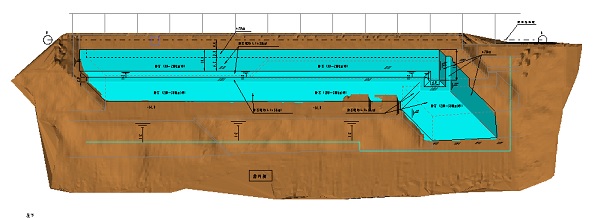

  海底地形TINと基礎石全体が表示されます。



矩形のポリライン作図

• ポリライン作図

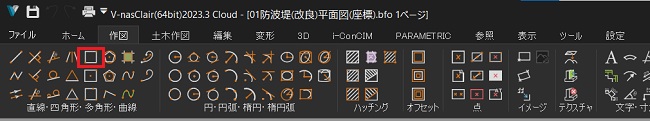

  「作図」タブ→直線・四角形・多角形・曲線→四角形

  海底地形を囲むように「左下」→「右上」の順で選択→Esc
   ※必ず左下から右上の順です。

  • 点高法で計算する場合は矩形のポリラインの左下から始めるので、その結果作成されるヒートマップ図の正常な表示にも影響します。
  • 各自、矩形のポリラインの左下の位置が違うので数量も少しだけ違います。また、この四角形はこのあとの数量計算にも使用するので削除しない。


数量計算の設定

• 数量計算の設定（設定の確認）
  「3D」タブ→設定→土量計算の設定

  「土量計算の設定」ダイアログ
   →しきい値の設定方法：自動
   →単位：m
   →カラー分割数：5
   →レイヤ：共通設定等
   →文字：サイズ3.5mm、文字フォントMSゴシック
   →小数点桁数：3→OK

  標準設定の状態か確認します。1度確認すればその後は確認の必要はありません。


数量計算

• 数量計算

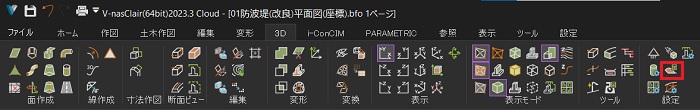

  「3D」タブ→ツール→土量計算

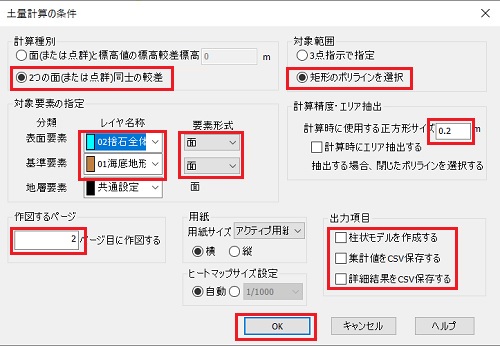

  「土量計算の条件」ダイアログ
   →計算種別：2つの面（または点群）同士の較差
   →表面要素：02捨石全体
   →基準要素：01海底地形
   →作図するページ：2
   →対象範囲：矩形のポリライン（矩形＝四角形）
   →計算時に使用する正方形サイズ：0.2
   →出力項目：全てのチェックを外す→OK

  • 点高法（1点法）の設定です。
  • ICT浚渫工では正方形サイズを0.5mとしましたが、基礎工では形状が複雑で法勾配が急な場合は計算誤差が大きくなるため正方形サイズを0.2mにしました。さらに、基礎石がケーソン壁など垂直の面に重なる場合は正方形サイズを0.1mにして計算してみて下さい。（点高法）
  矩形のポリラインを選択（左クリック）

  自動的に2ページ→表示枠の中心付近を選択（左クリック）

  ヒートマップ作成中→なにもせず静かに待つ（数分）

  次へまたは×

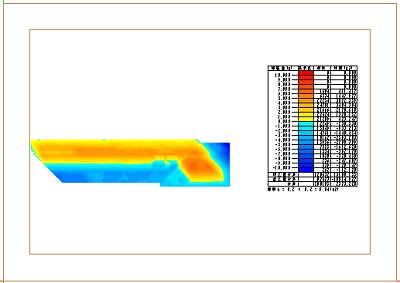

  ヒートマップと凡例（計算結果）が作成される。

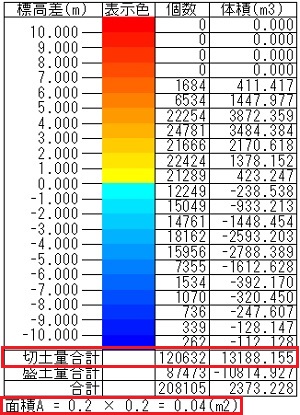

  切土量合計（13188.155m3）が基礎石全体数量です。
  （点高法における正方形サイズ＝0.2m）
  • 計算結果はソフト（プログラム）の違い、計算方法（TIN 分割を用いて求積する方法、プリズモイダル法、点高法（1点法、4 点平均法）など）や仕上がり形状作図時の微妙な誤差により違います。 そのため使用ソフトと計算方法は資料に明記すること。
  • 仕上がり形状の作図誤差は土量に直接影響するため、作図完了後に断面抽出や座標値確認のため位置、形状寸法、外観の確認を推薦します。
  • ヒートマップ及び計算結果は画像切取りし、エクセル等の数量計算書に貼り付けて使用する。
  • 計算結果が本資料と明らかに違う場合は途中の作図に問題があった可能性があります。小数点以下が違う場合は矩形のポリライン作図時のソフト上の誤差なので問題ありません。


ページの切り替え

• 現在のページ
  画面上部タイトルバーを確認

  現在のページは2ページ





• ページの切り替え（1ページに戻る）
  ツールバー→ページの切り替え

  ページの切り替え→前ページ（1ページ）

  1ページに戻る

  1ページに戻ったときに上図のようになっている場合は「トラブルシューティング（1ページに戻った時に作図範囲が分からなくなる）」を確認


トラブルシューティング（1ページに戻った時に作図範囲が分からなくなる）

• 全体図ズーム

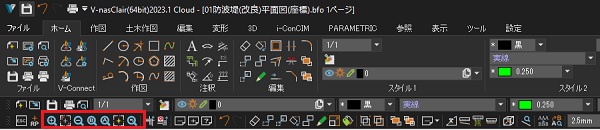

  ツールバー→ズーム

  ズーム→全体図

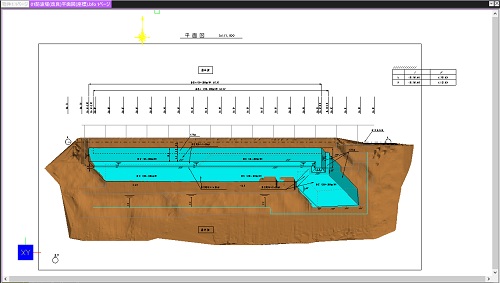

  作図範囲全体が画面中心にズームされました。

  名前をつけて保存または上書き保存してください。
