LandXML作成ツールによるICT浚渫工

目次 > LandXML作成ツールによるICT浚渫工 > LandXML作成

操作フロー

• 操作フロー
  端点座標値からLandXML作成のフローは下記の通りです。
  座標を「直接入力」または「csvインポート」
     ↓
  「浚渫水深d」入力
     ↓
  「法面設定高さH」入力
     ↓
  「法面余掘幅W」リスト選択（法面余掘がある場合）
     ↓
  「平面直角座標 系番号」リスト選択（座標位置を地理院地図で確認する場合）
     ↓
  「法面勾配 1:N」リスト選択
     ↓
  「法面余掘のあり、なし」リスト選択
     ↓
  「形状計算」
     ↓
  「各種LandXML作成」


座標を入力

《本資料で示す浚渫工事の場所や形状、点群等は全て練習用の仮想データです》

• LandXML作成ツールを開く前に
  当サイトで使用するLandXML作成ツールはExcelの数式とVBAを使用して作られているためファイル形式は.xlsmです。

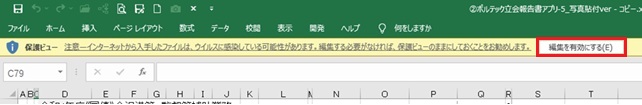

  ダウンロードして最初に開くと「保護ビュー」が表示される場合は「編集を有効にする(E)」をクリックします。

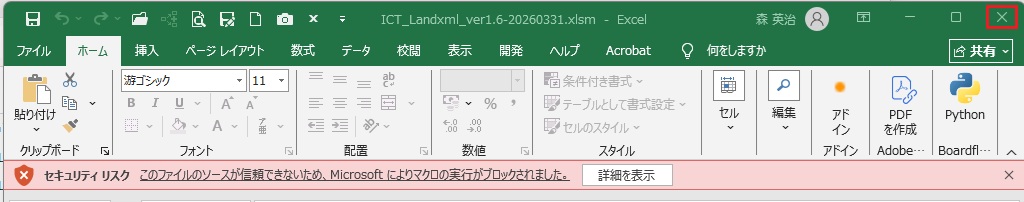

  マクロファイルの「セキュリティリスク」が表示される場合はファイルを閉じる。

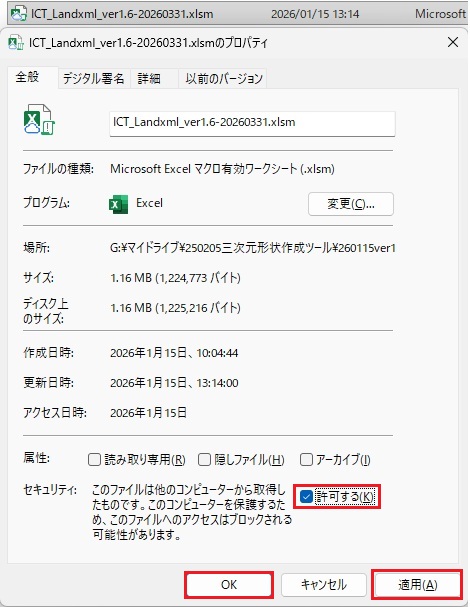

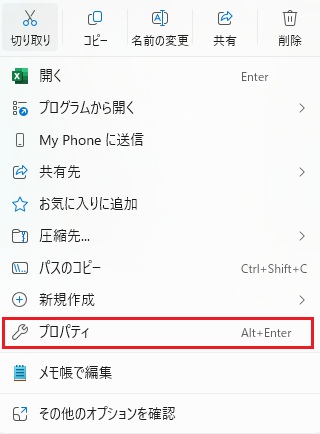

  エクスプローラで保存先のファイル上で右クリック→「プロパティ」を選択



  「全般」タブの下にある「セキュリティ」の「許可する」にチェック→適用→OK



• ファイルを開く
  ファイルを開く→使用期限出現→OKまたはEnter

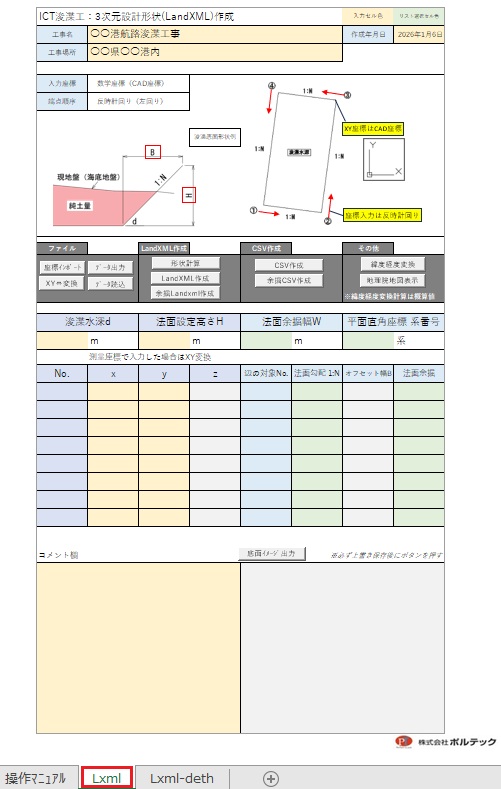

  ファイルが開く→シート(Lxml)選択
  （シート(操作マニュアル)にも操作方法が記載してあります）



• 座標を「直接入力」する場合（※注意：最大8点）
  薄黄色のセル「X、Y」に「数学座標」で直接入力する。（入力セルの色は薄黄色です）



  入力完了（「No.」と「Z」は入力不要）※これは入力例です。



• 座標を「csvインポート」する場合（AutoCADで座標値取得の項で説明）
  「ファイル」タブ→座標インポート

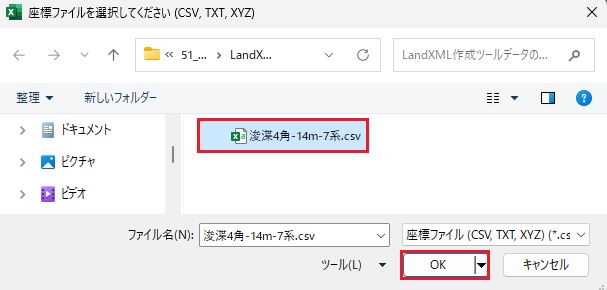

  予め作成したcsvファイルを選択→OK



  インポート完了（※注意：最大8点）
  ※座標の誤入力を減らすためにこの方法を推奨します。





必要項目を入力

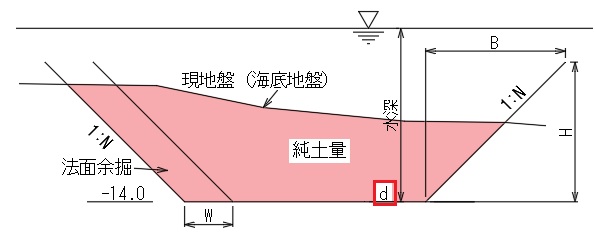

• 「浚渫水深d」入力
  入力セル→「14」入力（※注意：dは正の整数で入力、[－]は不要）

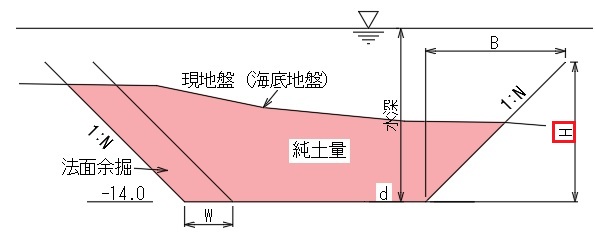

• 「法面設定高さH」入力
  入力セル→「5」入力（※注意：Hは両端の現地盤面より必ず高くなるようにする）

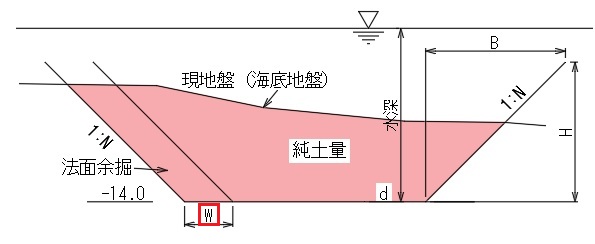

• 「法面余掘幅W」リスト選択（法面余掘がある場合）

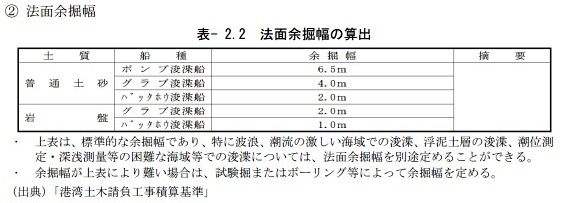

  リスト選択セル→「6.5」選択（港湾土木請負工事積算基準に記載の余掘幅）







• 「平面直角座標 系番号」リスト選択（座標位置を地理院地図で確認する場合）

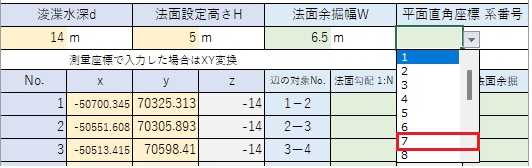

  リスト選択セル→「7」選択（測量法で定められた全国19の平面直角座標系）




  （出典）国土地理院HP

• 「法面勾配 1:N」リスト選択

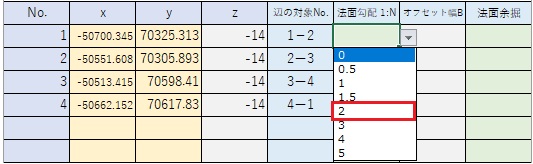

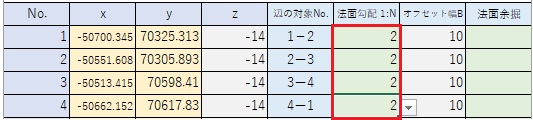

  リスト選択セル→「2」選択（港湾土木請負工事積算基準に記載の法面勾配に想定の勾配を加算）



  ※法面勾配（斜面勾配）N=0は岸壁全面部や平面区分分けの接続部等の垂直で接する面に使用
  リスト選択完了




  （出典）港湾土木工事請負工事積算基準

• 「法面余掘のあり、なし」リスト選択

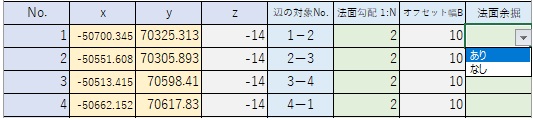

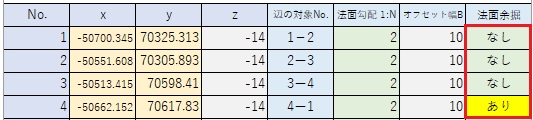

  リスト選択セル→辺の対象No.を確認し「あり、なし」選択



  リスト選択完了





形状計算

• 浚渫範囲形状の各端点の内角計算
  「LandXML作成」パネル→形状計算



  計算結果は非表示セルに記載されています。

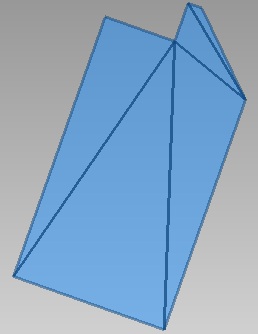

  不等辺三角網の表示例（三角形が底面の外側に出ないように計算します）





LandXML作成

• LandXML作成
  「LandXML作成」パネル→LandXML作成



  LandXML作成ツールと同フォルダに保存



  同フォルダに保存されたLandXML-4角形フォルダです。



  LandXML-4角形フォルダ内のLandXMLファイルです。
  「jundoryo.xml」は純土量の法面を含む仕上がり形状、「teimen.xml」は底面の仕上がり形状です。

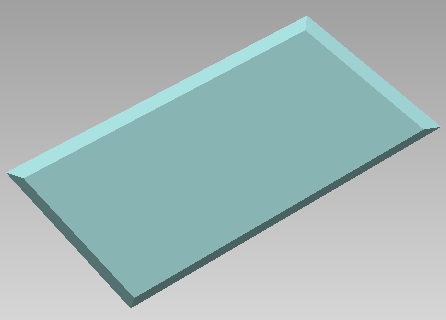

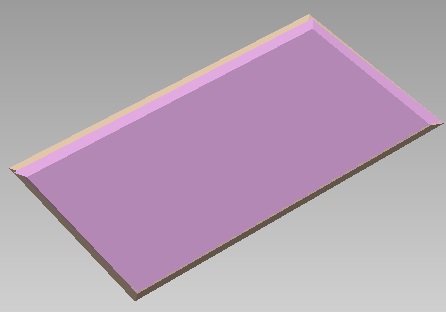

  「jundoryo.xml」をビューアで表示すると

   3Dビューア:Dai-Con Viewer

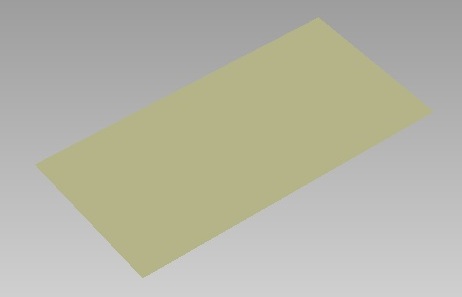

  「teimen.xml」をビューアで表示すると

   3Dビューア:Dai-Con Viewer

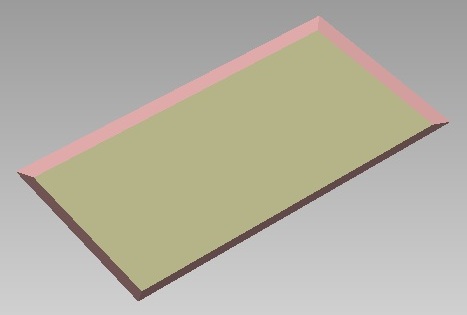

  「jundoryo.xml」、「teimen.xml」を重ねて表示すると

   3Dビューア:Dai-Con Viewer

• 余掘LandXML作成
  「LandXML作成」パネル→余掘LandXML作成

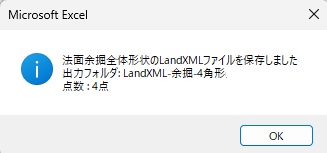

  LandXML作成ツールと同フォルダに保存



  同フォルダに保存されたLandXML-余掘-4角形フォルダです。



  LandXMLフォルダ内のLandXMLファイルです。
  「yoboridoryo.xml」は純土量＋法面余掘土量の仕上がり形状です。



  「yoboridoryo.xml.xml」をビューアで表示すると

   3Dビューア:Dai-Con Viewer

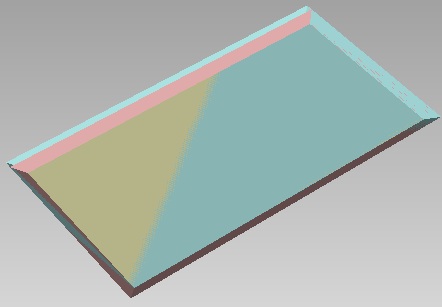

  「jundoryo.xml」、「teimen.xml」、「yoboridoryo.xml.xml」を重ねて表示すると

   3Dビューア:Dai-Con Viewer



LandXML深度区分作成

• シートを変える

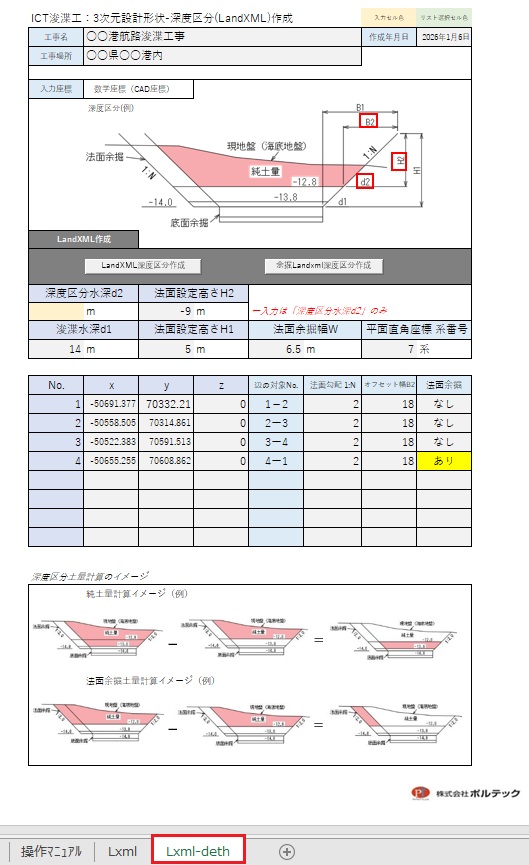

  シート(Lxml-deth)選択
  「深度区分水深d2」以外のデータはシート（Lxml）とリンクしています。

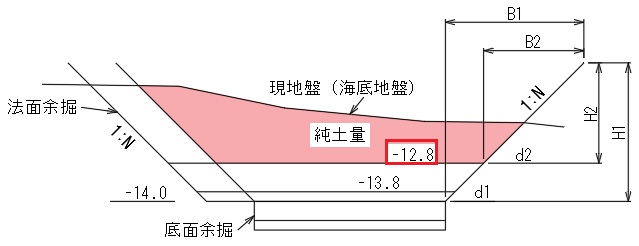

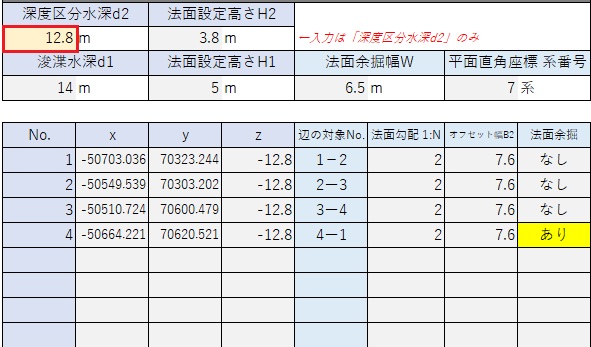

• 「深度区分水深d2」入力
  入力セル→「12.8」入力（※注意：dは正の整数で入力、[－]は不要）





• LandXML作成
  「LandXML作成」パネル→LandXML深度区分作成



  LandXML作成ツールと同フォルダに保存



  同フォルダに保存されたLandXML-12.8m-4角形フォルダです。



  LandXML-12.8m-4角形フォルダ内のLandXMLファイルです。
  「jundoryo12.8m.xml」は深度区分純土量の仕上がり形状です。

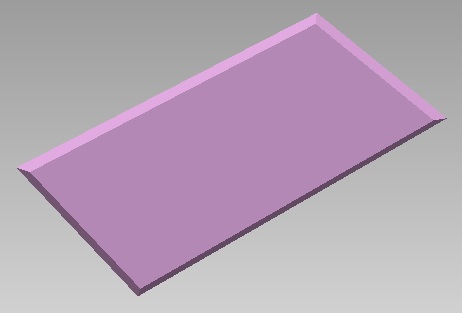

  「jundoryo12.8m.xml」をビューアで表示例

   3Dビューア:Dai-Con Viewer

  「jundoryo12.8m.xml」、「yoboridoryou12.8m.xml」を重ねて表示例
  （「余掘LandXML深度区分作成」で余掘の深度区分も作成済み）

   3Dビューア:Dai-Con Viewer



LandXML平面区分作成

• LandXML平面区分作成方法

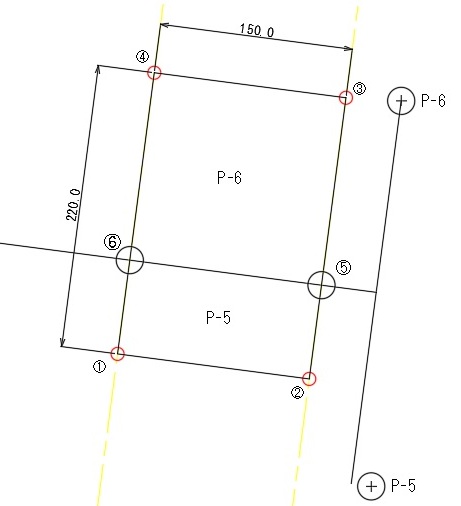

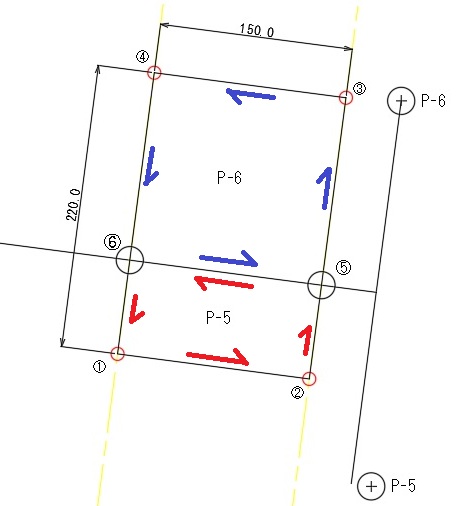

  浚渫範囲の平面区分の位置で新たに座標値⑤➅を取得する。



  P-5範囲、P-6範囲それぞれ4点の座標値を取得
  ※注意：必ず左回りで座標値を取得する。



  座標値の取得からLandXML作成、土量算出までは
  　LandXML作成ツールによる仕上がり形状作成、土量算出 を参照してください。
  ※注意：LandXML作成ツール（エクセル）を収納するフォルダもそれぞれ作成しておくことを推奨します。
  （各フォルダ内に作成したLandXMLファイルが保存されるためです。）
