LandXML作成ツールによるICT浚渫工

3次元設計データとは

• 3次元データとは
  ICT浚渫工の数量計算で使用する3次元データはNMB測量で計測した点群データ、法線（岸壁法線線形、防波堤法線線形など）、設計用CADデータ、TINデータなどがある。
• 3次元設計データとは
  その内、法線（岸壁法線線形、防波堤法線線形など）、縦横断図および座標情報に基づく工事目的物の3次元形状をTINなのど面データで出力したものである。


  （出典）マルチビームを用いた深浅測量マニュアル


  （出典）マルチビームを用いた深浅測量マニュアル



LandXML作成ツールとは

• LandXML作成ツールとは
  当サイトで使用するLandXML作成ツールは浚渫工の仕上がり形状の海底地形のTINを作成することができます。ただし、法線（岸壁法線線形、防波堤法線線形など）は作成できないので、出力したLandXMLデータは3次元ソフトで読み込んだときに「J-LandXML形式ではありません」と表現されますが、土量計算には全く問題ありません。
• LandXML作成ツールの表示画面





LandXML作成ツールの期待できる効果

• 発注数量の算出
  「マルチビームを用いた深浅測量マニュアル」では設計段階での3次元設計データの作成時に「海底地形のTIN」および「浚渫工の仕上がり形状の海底地形のTIN」から比較計算で発注数量を算出することになっている。

  （出典）マルチビームを用いた深浅測量マニュアル

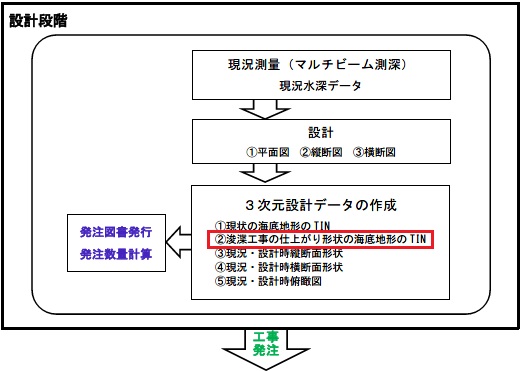

• 設計段階でのLandXML作成ツールの位置づけ
  下図の位置づけで設計段階での数量計算を行う。

  （出典）マルチビームを用いた深浅測量マニュアル

• 施工段階でのLandXML作成ツールの位置づけ
  施工段階では起工測量の点群データから作成した「海底地形のTIN」および発注者から貸与された「浚渫工事の仕上がり形状の海底地形のTIN」から施工数量を算出することになっている。

  （出典）マルチビームを用いた深浅測量マニュアル

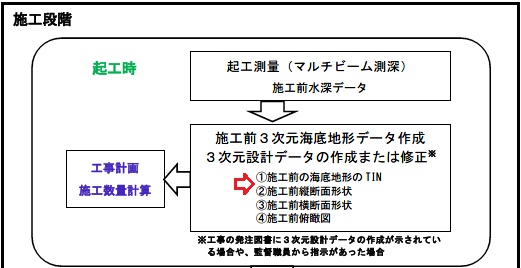

  そのため、下図の通り施工段階での3次元設計データの作成・修正の項目から省かれている。

  （出典）マルチビームを用いた深浅測量マニュアル

  ただし、設計段階での「浚渫工事の仕上がり形状の海底地形のTIN」の作成が実施されない場合は、施工段階で作成しなければならない。


生産性の向上

• 3次元ソフトで作成
  3次元設計データは、平面図・縦断図・横断図および座標情報から3次元ソフトにより行っていますが、浚渫箇所によりに純土量、法面余掘土量、底面余掘土量や平面区分・深度区分など複雑な仕上がり形状を作成する必要があります。
  そのため、個人の作図誤差や形状の勘違いによる計算ミスが発生する要因になります。また、3次元ソフトの操作技術習得度や港湾業務の経験度に比例して数量計算に多くの時間も必要となります。

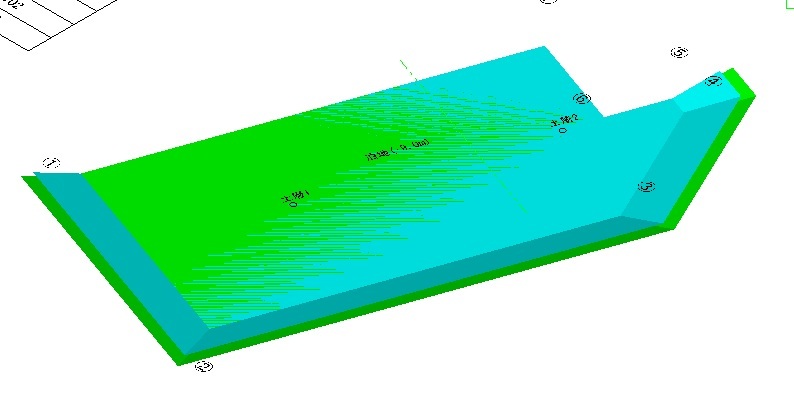

  （3次元作図作成例：V-nasClair）



• LandXML作成ツールで作成
  エクセルで浚渫範囲の点座標、深さ、法面勾配、余掘幅などをセルに入力するだけで作成できるため、個人的な作図誤差がなくなります。
  数量計算では3次元ソフトを使用しますが、3次元作図作業の時間を大幅に減らすことが可能となり、生産性が大きく向上します。

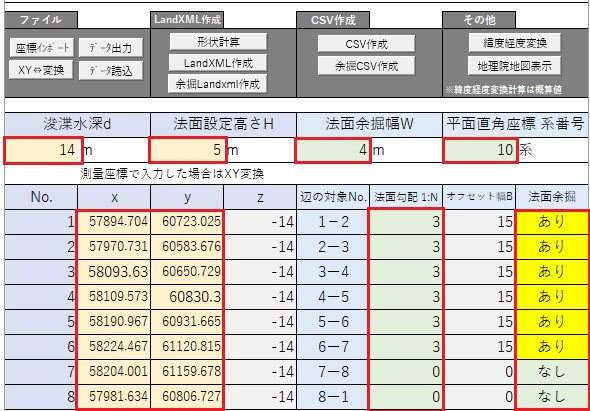

  （LandXML作成ツール入力例）

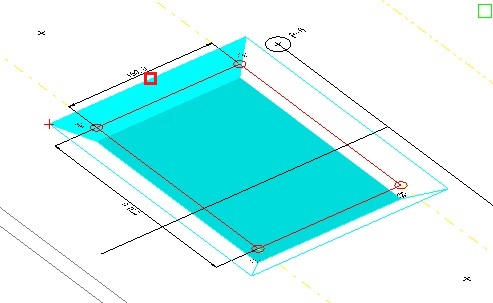

  （純土量、法面余掘土量形状表示例：V-nasClair）※上記ツールの座標値とは異なっています。





コマンド「id」により取得

• AutoCADでファイルを開く
  ダウンロードデータから下図のdwgファイルを開く

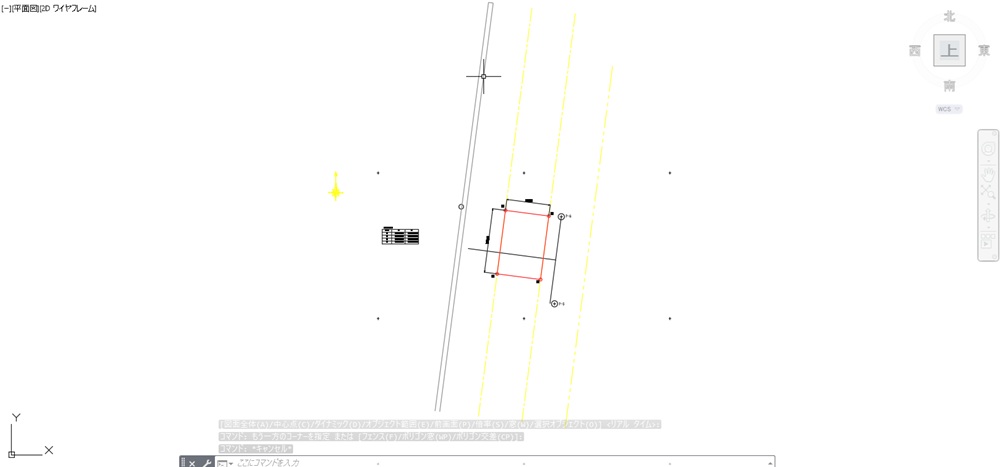

  浚渫平面図が開く



• コマンド「id」

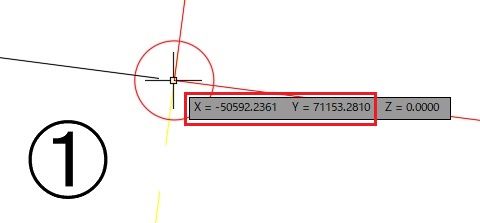

  （短縮コマンド）操作画面上でid（半角英数字）と入力→Enter→①円の中心を左クリック→XY座標値を表示
  座標値を求める順序は①から必ず反時計回り（左回り）です。（①はどの端点からでも良いが必ず反時計回りです）



• 表示した座標値の取得
  ※座標値はLandXML作成ツールに直接入力しても良いが、誤入力予防のためcsv形式で入力誤読み込む手法を説明します。

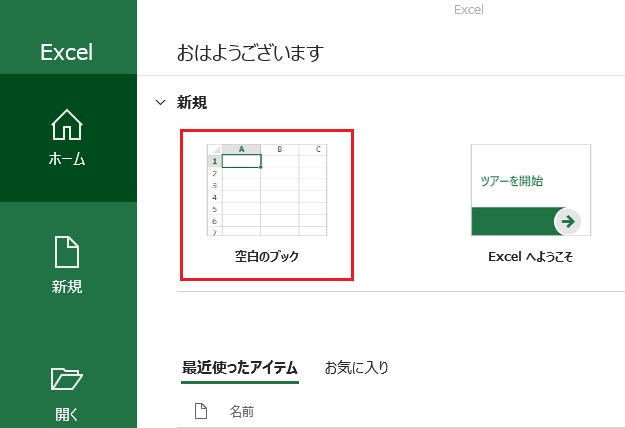

  エクセルを起動し、新規→空白のブックを開く

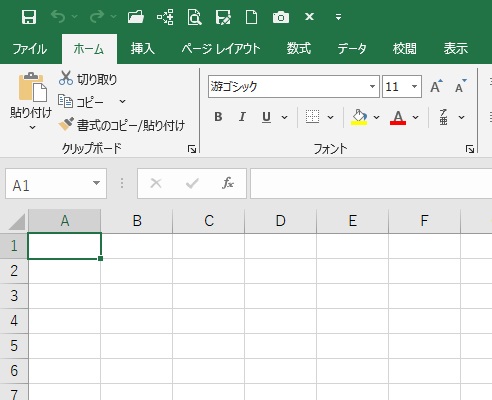

  新規のエクセルが開く



  （方法1）AutoCAD操作画面上のXY座標値の部分を画像切取りする
  ※画像切取りの方法として、キーボードのWindowsキー + Shift + S を同時に押して、切り取りたい範囲をドラッグ



• 取得した座標値の入力

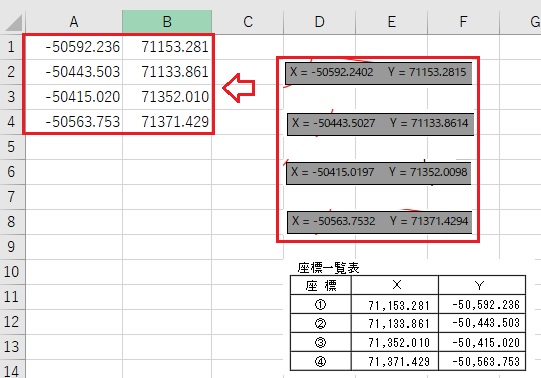

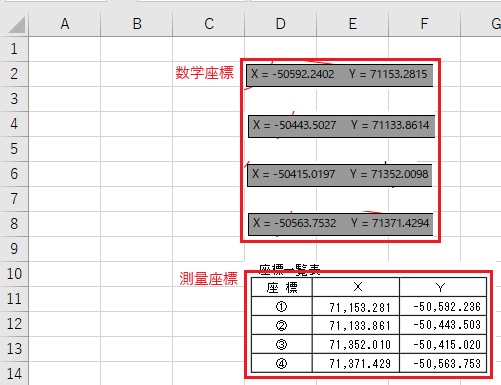

  エクセル画面上で貼付
  ※ここでは、座標値のチェック用に座標一覧表画面も貼り付けています。（数学座標と測量座標に注意）



  数学座標でA1セルから順に4点の座標値を入力（座標一覧表の値に調整）



  入力座標以外全て削除



• csv形式（テキスト形式）で保存
  名前を付けて保存→参照→保存先を選択→ファイルの種類「CSVコンマ区切り」→ファイル名は仮に「P港4点座標-7系」→保存

   → 



オブジェクトプロパティにより取得

• 座標値の確認

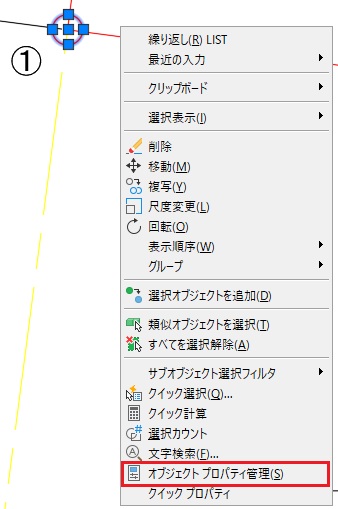

  浚渫範囲①の円を選択→右クリックメニュー→オブジェクトプロパティ管理選択

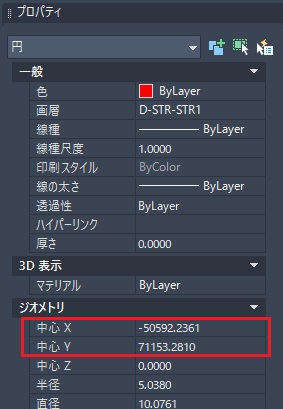

  オブジェクトプロパティ管理→ジオメトリ→中心X、中心Y座標値の部分を画像切取り



  取得した座標値の処理は「コマンド「id」により取得」を参考に同じくcsv形式で保存する。


ポリライン作図

• 既存の浚渫範囲削除
  既存のポリライン（または線分）を選択→Delete
  （元のポリラインが①を起点に反時計回りで作図し、閉じられている場合は削除せずそのまま使用します）


• ポリライン作図

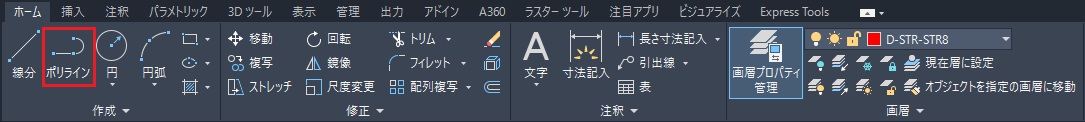

  「ホーム」タブ→作成→ポリライン

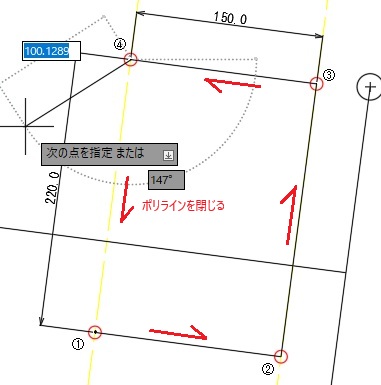

  円の中心①選択→②→③→④→コマンドラインの「閉じる(c)」をクリック
  ※必ず①から反時計回り（左回り）で最後の④の後は①を選択しないで必ずポリラインを閉じる。（①の位置は任意）





  コマンドラインの「閉じる(c)」の代わりに操作画面上で「c」＋Enter（cは半角英数字：ショートカットコマンド）でも良い。
  作図完了





コマンド「list」によりまとめて取得

• 「list」コマンド
  操作画面上で「list」＋Enter→ポリラインを選択→Enter



• コマンドメニュー

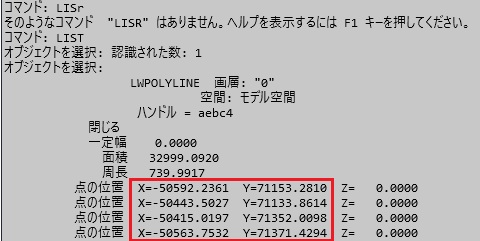

  開いたコマンドメニューに4点の座標値が表示される（数学座標）



• 座標値をコピー

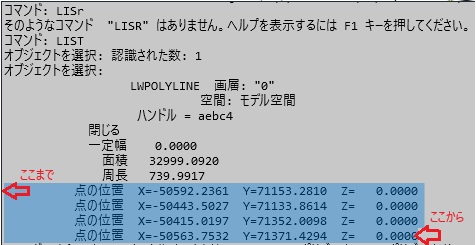

  座標値はマウスで下図の「ここから」→「ここまで」を選択→右クリックメニュー→コピー
  ※最後尾から最前部までスペースを含めて全てコピーすることがコツです。



• エクセルに貼付・編集

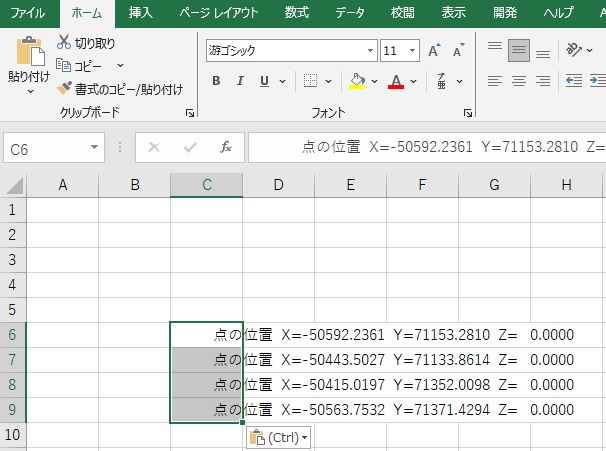

  エクセルを起動し、新規→空白のブックを開く→任意の場所で貼付（セルA1から少し離れた位置）

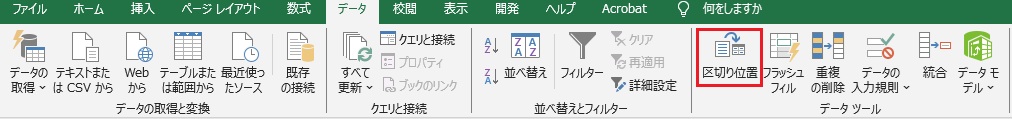

  「データ」タブ→データツール→区切り位置

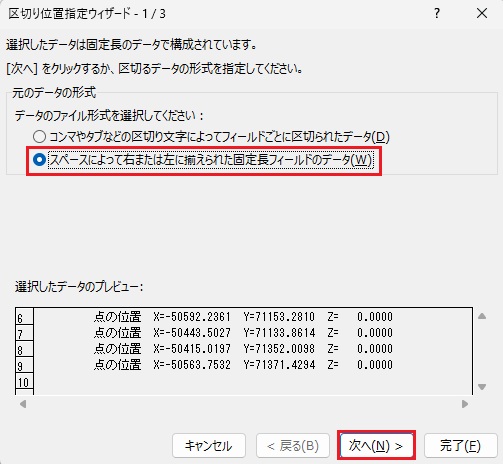

  「区切り位置指定ウィザード」→スペースに・・・にチェック→次へ



  「データのプレビュー」画面→マウスで区切り位置を指定（XY座標を抽出）

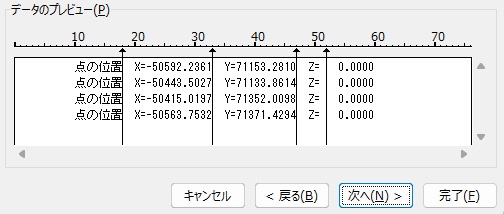

  （初期画面）

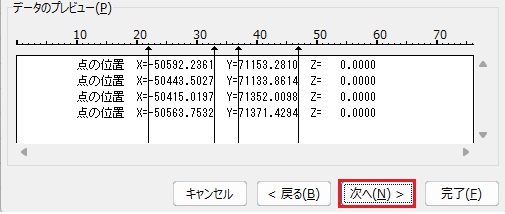

  ドラッグで移動、クリックで追加、ダブルクリックで削除→次へ

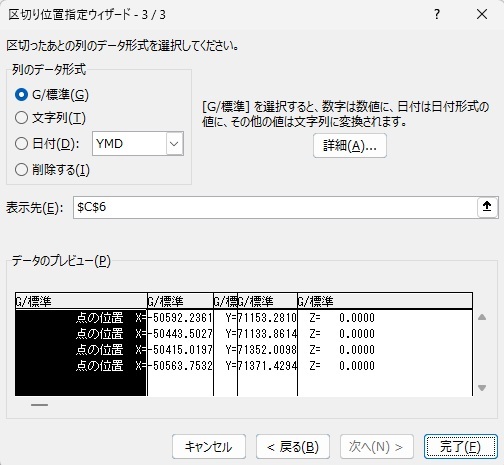

  （完了画面）

  内容を確認→完了

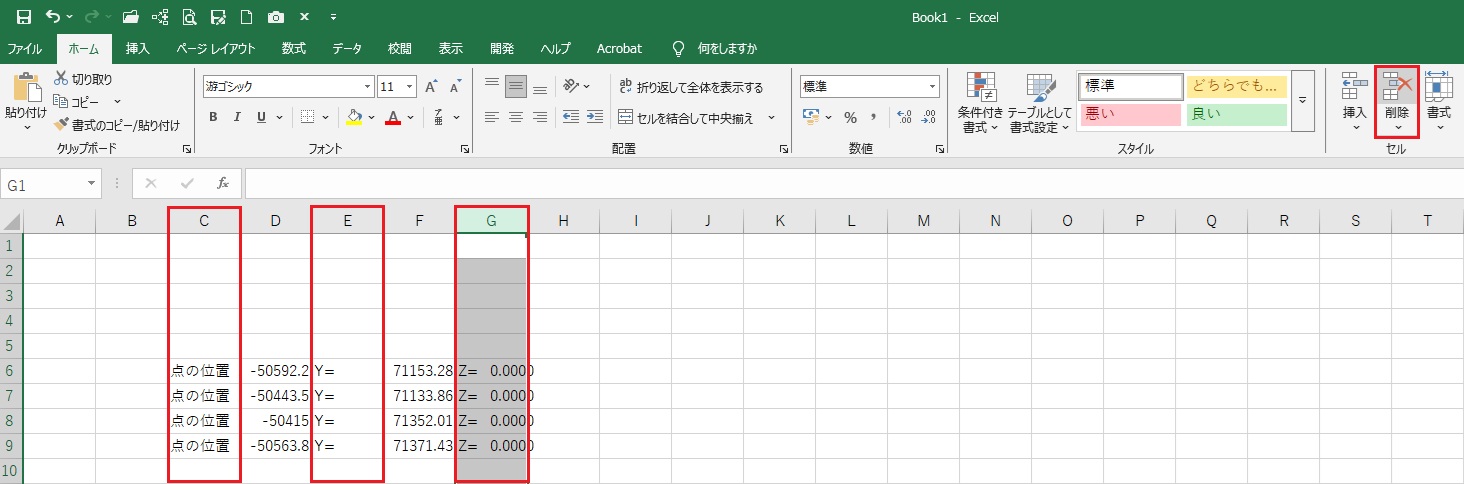

  XY座標の位置で区切り完了→余分な列を削除



  「ホーム」タブ→セル→G列、E列、C列削除

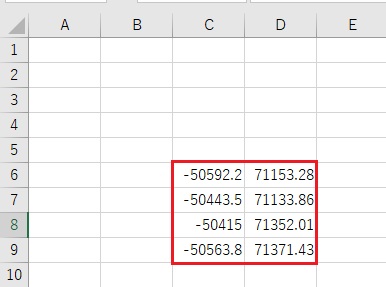

  XY座標抽出完了



  セル範囲の移動（マウスでドラッグ）



  セル範囲の移動完了



• csv形式（テキスト形式）で保存
  名前を付けて保存→参照→保存先を選択→ファイルの種類「CSVコンマ区切り」→ファイル名は仮に「P港4点座標-7系」→保存

   →
