V-nasClair Ver.2025 によるICT浚渫工

平面区分の考え方（N値分けの場合）

• 平面区分の考え方
  均等な土質や埋没浚渫など単一の土質やN値の場合は区分する必要はないが、土質調査箇所毎に複数の土質やN値が異なる場合は、まず浚渫範囲を平面で分割する必要がある。
  1）分割は基本的に法線や測線に対し平行又は直角方向とする。
  2) 各土質調査箇所間の1／2に分割するが、原則として法線延長方向と直角方向を対比し大きい側とする。
  3) 複数の土質調査箇所に囲まれている場合は、各々隣接するものの1／2で分割するが複雑な場合は都度打合せが必要です。

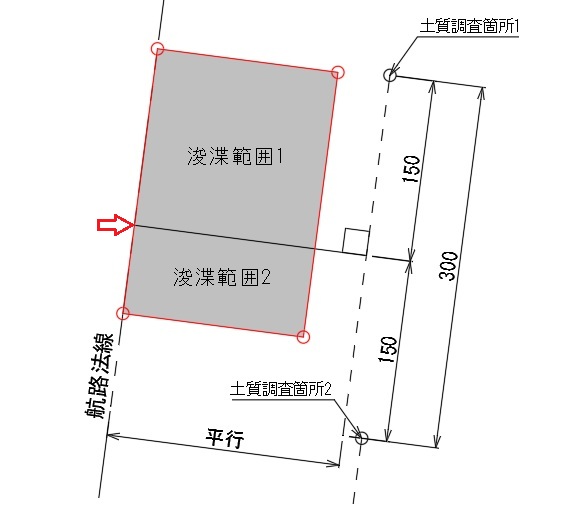

  《分割例》浚渫範囲を範囲1と範囲2に分割する位置です。



操作フロー

• 操作フロー
  全体土量算出からの平面区分土量計算の順序は以下の通りです。
  レイヤ作成
     ↓
  範囲切断（移動機能）
     ↓
  レイヤ割り当て
     ↓
  土量計算（プリズモイダル法）


レイヤ作成

• ファイルを開く
  V-nasClairデータ(.bfo)を開く（資料用データ）



• レイヤ設定（平面区分用のレイヤ作成）
  レイヤ「02純土量形状」以外は非表示



  レイヤ「V-nasSTD」を選択→「挿入」を選択



  レイヤの挿入ダイアログ→レイヤ名称：05純土量P-5→色：黄→OK



  引き続きレイヤ：06純土量P-6を作成



• 表示はXY平面
  ツールバー→3D表示



  3D表示→XY平面

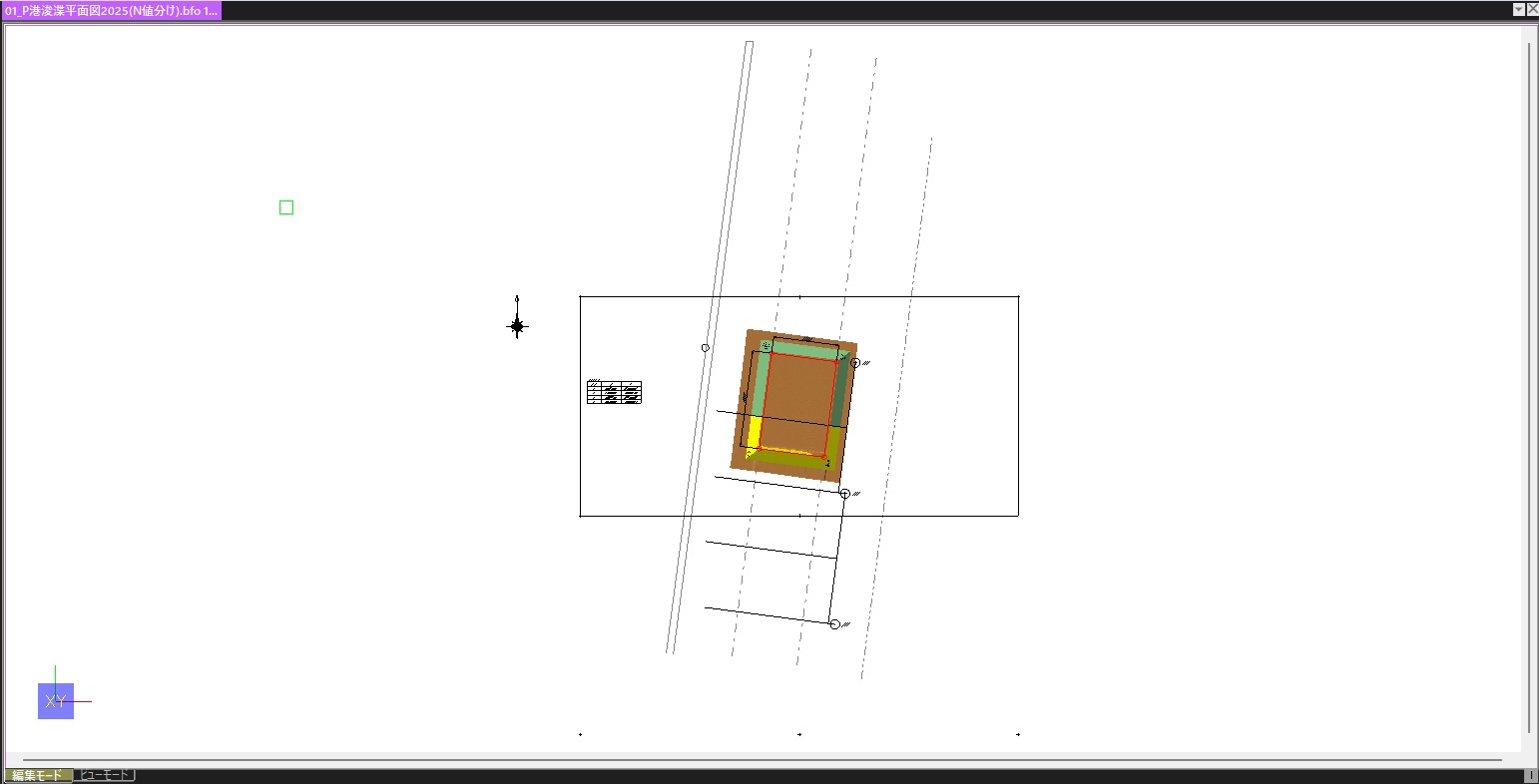

  XY平面の表示（純土量だけの表示）





仕上がり形状の複写

• 純土量の仕上がり形状を「同じ位置」に複写
  「編集」タブ→複写→複写



• 仕上がり形状の複写
  仕上がり形状を選択（底面、法面全て）→右クリック

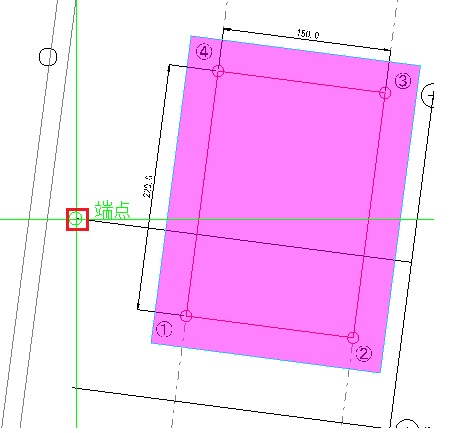

  配置基準点を指示→任意の端点を選択

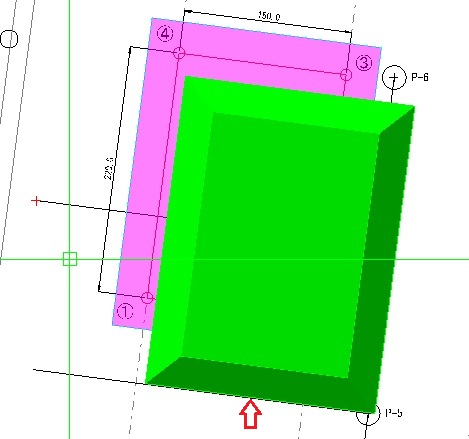

  仕上がり形状が端点の位置でマウスの位置に複写される



  配置位置を指示→同じ端点（RP点）を選択→右クリック→Esc



  仕上がり形状が2つ重なっている状態





平面区分の位置で範囲切断

• 純土量の仕上がり形状を平面区分の位置で切断する。

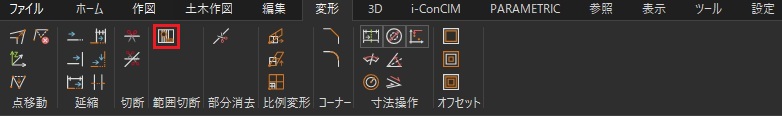

  「変形」タブ→範囲切断→範囲切断



• 仕上がり形状を切断し「同じ位置」に移動
  切断タイプ画面→指定方法：任意→対象：範囲内→移動

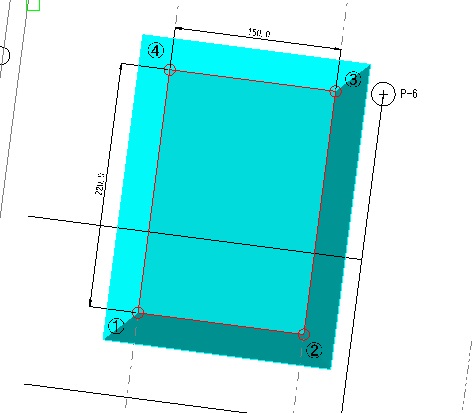

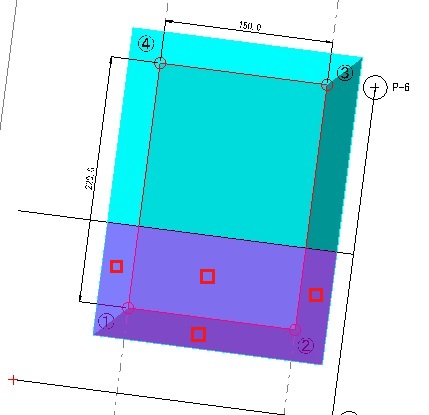

  切断する要素を選択→P-5範囲に関係するTINを選択（底面、法面3つ）→右クリック

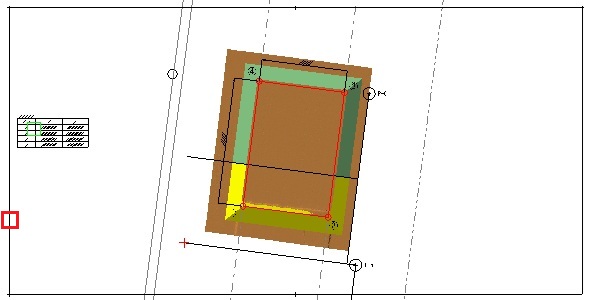

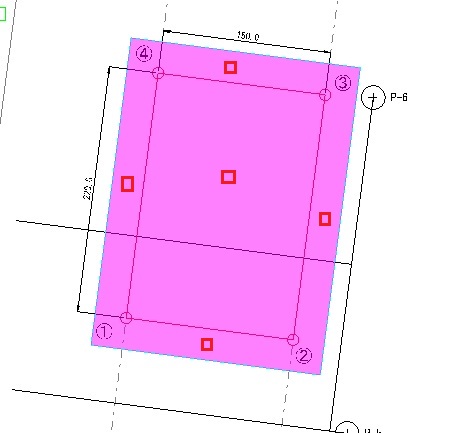

  1点面（端点）→2点目（端点）→3点目（任意位置）→4点目（任意位置）→右クリック



  配置基準点を指示→任意の端点を選択（左クリック）



  P-5範囲の仕上がり形状が2つ重なっている状態（分割）

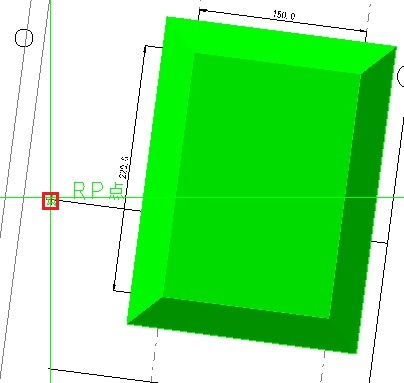

  配置位置を指示→同じ端点（RP点）を選択（同じ位置に移動することでTINを分割したように見せます）



  切断タイプ画面→キャンセルまたは×



  見た目は変わらないが複写した仕上がり形状が分割されている。



  本資料ではTINの複写＋範囲切断（移動）機能により平面区分分けを行いましたが、範囲切断（複写）×2回でも可能です。


平面区分毎にレイヤの割り当て

• 平面区分毎にレイヤの割り当て
  「ツール」タブ→要素情報→変更



• 仕上がり形状を切断し「同じ位置」に移動
  変更する要素を選択→P-5範囲のTINを選択→右クリック

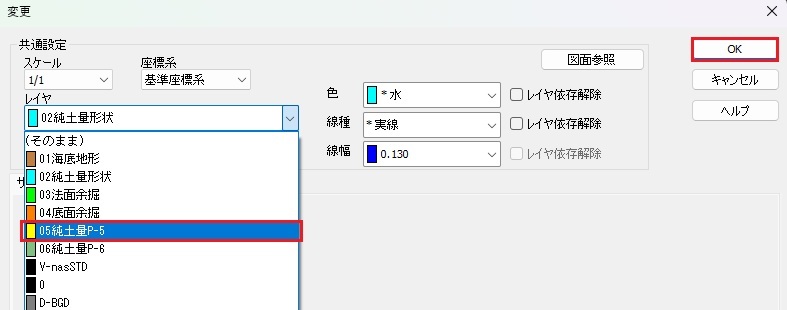

  変更画面→レイヤ：「P-5純土量」を選択→OK



  同様に変更する要素を選択→P-6範囲のTINを選択→右クリック→Esc

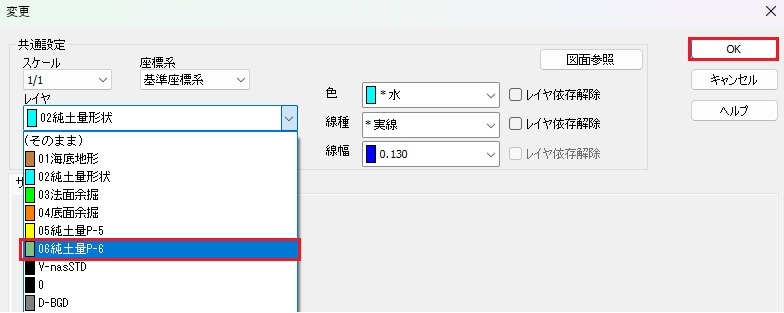

  変更画面→レイヤ：「P-6純土量」を選択→OK

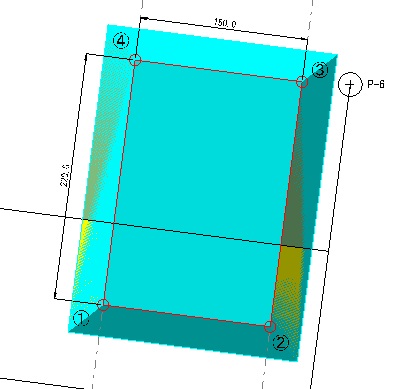

  TINの色が重なっているように見える



• 平面区分の表示
  レイヤ：「02純土量形状」の表示をオフ

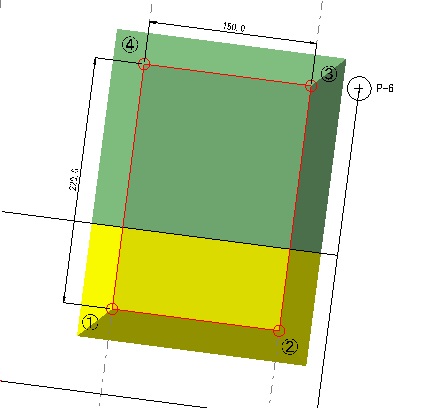

  平面区分の分割完了





平面区分毎に土量計算

• レイヤの変更
  レイヤ：01海底地形をオフ、現在のレイヤを「0」にする。



• 土量計算（P-5範囲）
  「3D」タブ→ツール→土量計算（プリズモイダル）

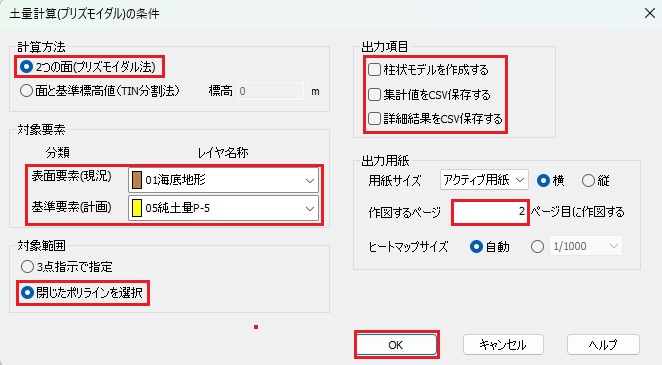

  「土量計算の条件」ダイアログ
   →計算方法：2つの面（プリズモイダル法）
   →表面要素：01海底地形
   →基準要素：05純土量P-5
   →対象範囲：閉じたポリラインを選択
   →出力項目：全てのチェックを外す
   →作図するページ：2→OK




  • 土量計算方法はプリズモイダル法です。
  矩形のポリラインを選択（左クリック）



  自動的に2ページ→適当な位置を選択（自分で理解しやすい位置）



  ヒートマップ作成中→静かに待つ（数秒）

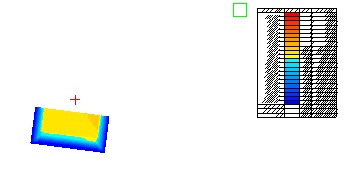

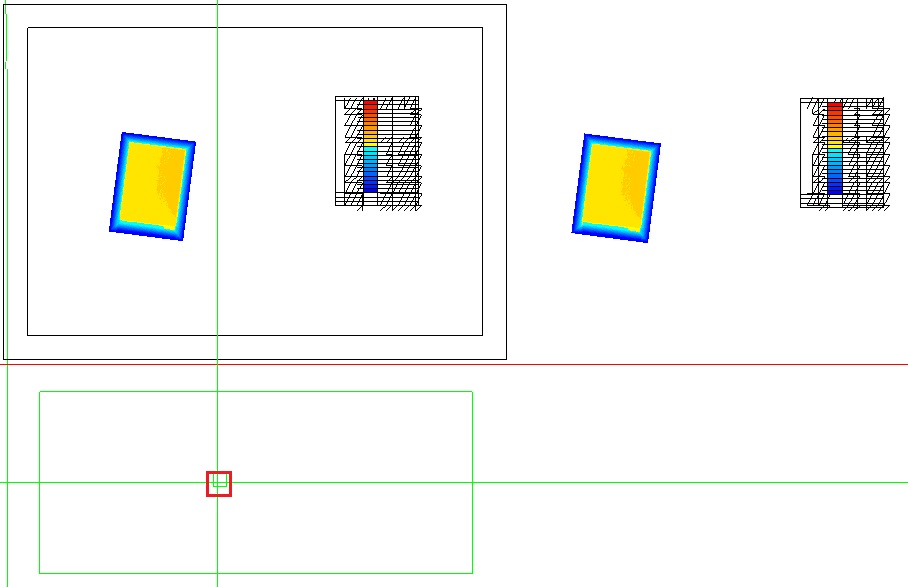

  ヒートマップと凡例（計算結果）が作成される。
   画面全体が白くなった場合はマウスのズームを調整すると表示します。

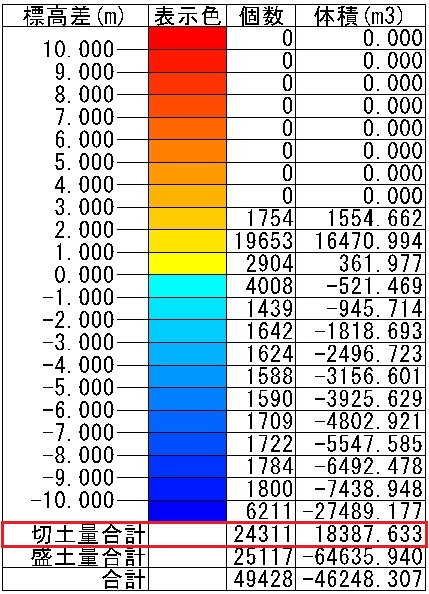

  切土量合計（18387.633m3）が純土量です。



• 土量計算（P-6範囲）
  P-5範囲と同様に土量計算する。

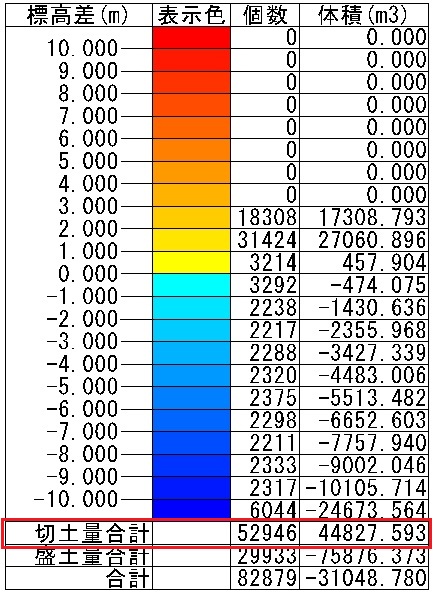

  切土量合計（44827.593m3）が純土量です。



  • 計算結果はソフト（プログラム）の違い、計算方法（TIN 分割を用いて求積する方法、プリズモイダル法、点高法（1点法、4 点平均法）など）や仕上がり形状作図時の微妙な誤差により違います。 そのため使用ソフトと計算方法は資料に明記すること。
  • 仕上がり形状の作図誤差は土量に直接影響するため、作図完了後に断面抽出や座標値確認のため位置、形状寸法、外観の確認を推薦します。（その方法は別に記載します。）
  • 計算結果は画像切取りし、エクセル等の数量計算書に貼り付けて使用する。
  • 計算結果が明らかに違う場合は、途中の作図に問題があった可能性があります。小数点以下が微妙に違う場合は、端点を選択する時に少しずれた可能性がありますがほぼOKです。


ページの切り替え

• ページの切り替（1ページに戻る） c



  ツールバー→全体図



  1ページに戻る





土量計算（エクセル）

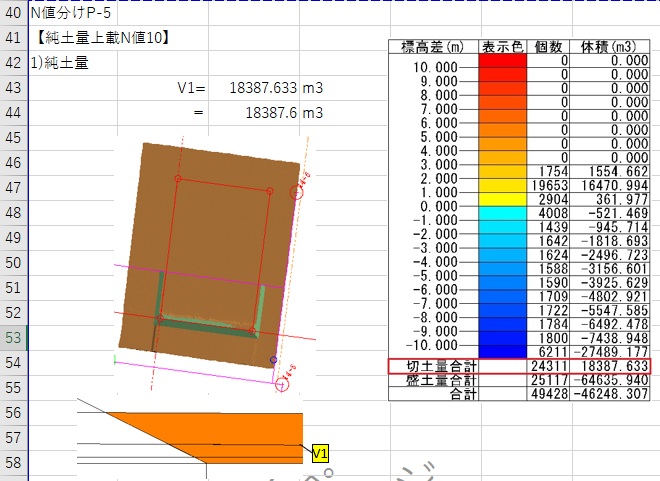

• P-5範囲
  純土量計算

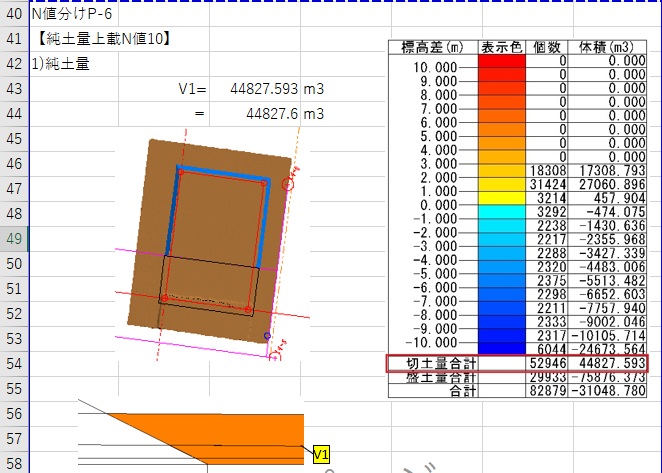

• P-6範囲
  純土量計算

  ※法面余掘土量も同様に平面区分分け土量を算出します。
