V-nasClair Ver.2025 によるICT浚渫工

深度区分の考え方（N値分けの場合）

• 深度区分の考え方
  平面で分割完了後に土質やN値毎に深度区分する必要がある
  1) N値の深度は「標準貫入試験(本打の貫入量)の１／２の位置」とする
  2) 砂質土、粘性土などの土質境界がある場合は土質分類結果を優先する
  3) 適用区域内における土質、Ｎ値区分の深度は水平とする

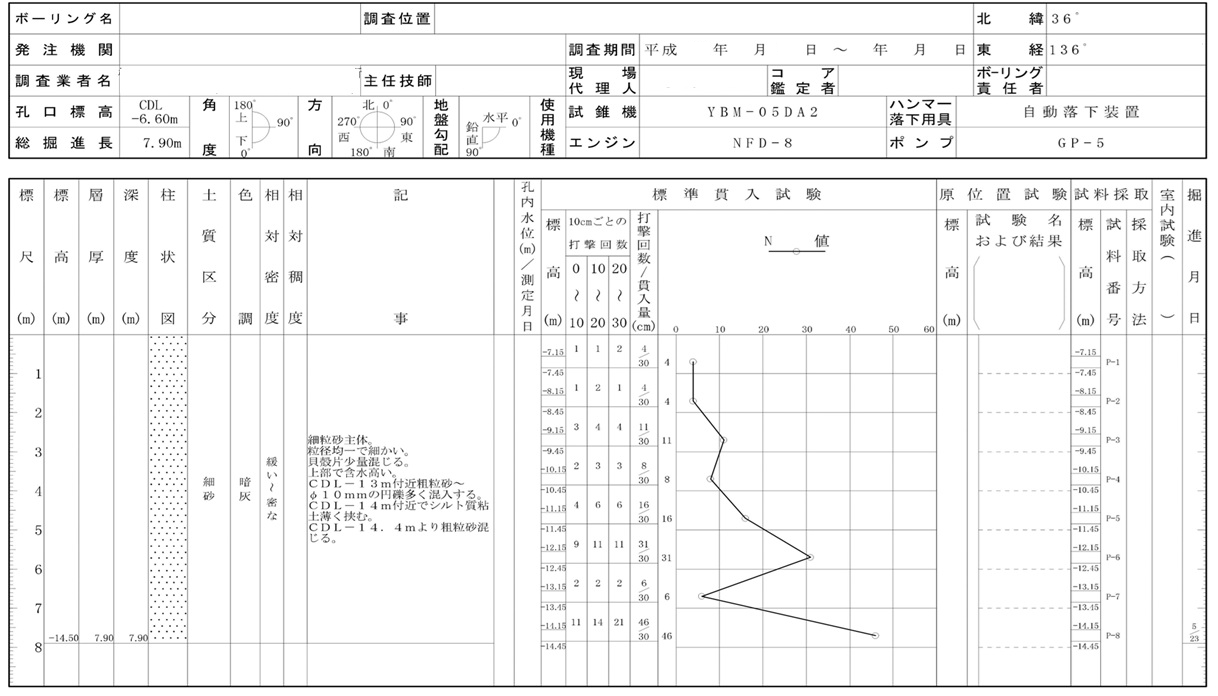

  《土質柱状図例1》砂質地盤

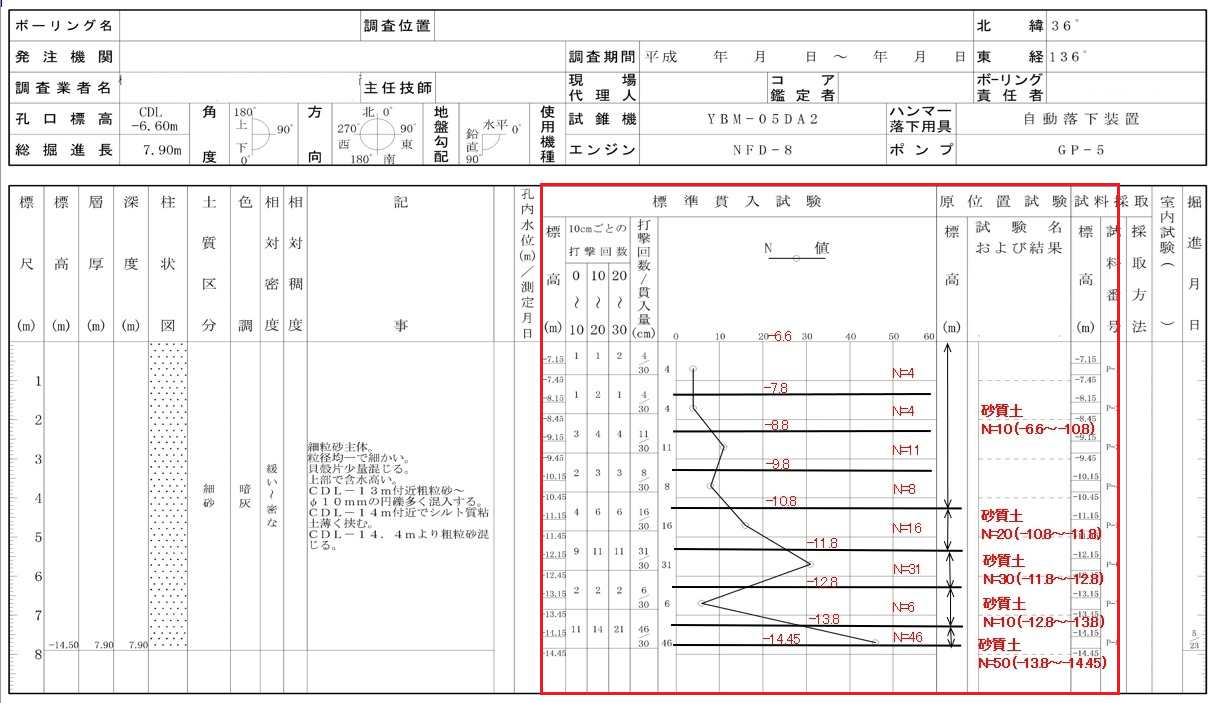

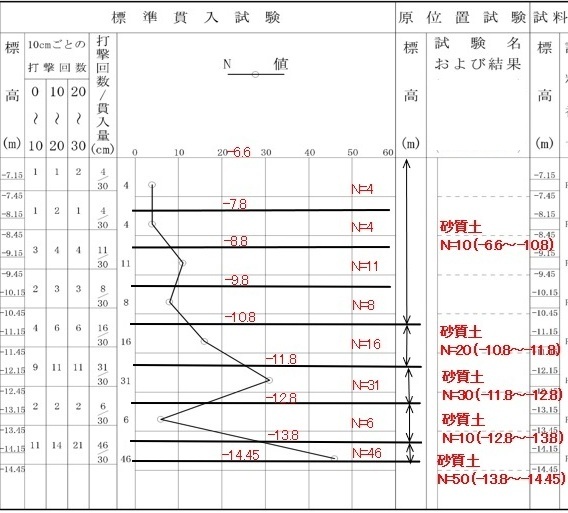

  《土質柱状図例2》標準貫入試験の１／２の位置のN値記載



  《土質柱状図例3》N値別深度区分



  ※浚渫（土取り後）の地盤は、上載されていた土砂が取り除かれたことによるＮ値の減少が考えられるので注意が必要です
• ポンプ浚渫船とN値の関係

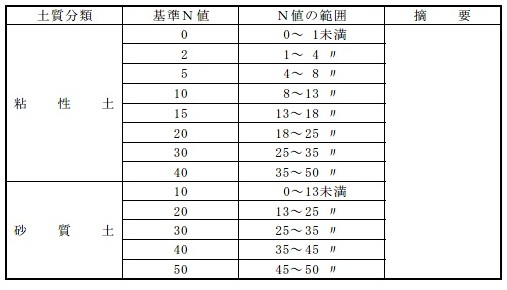

  ポンプ浚渫船の浚渫能力を算定する際の基準Ｎ値と、それに対応するＮ値の範囲


  （出典）「港湾土木請負工事積算基準」

• グラブ浚渫船とN値の関係

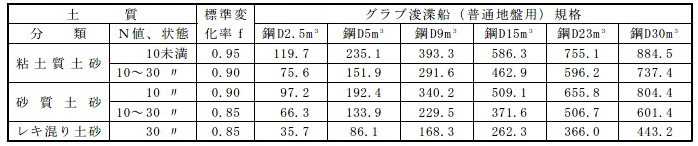

  グラブ浚渫船（普通地盤用）１時間当り浚渫能力（m3/h）と土量の標準変化率


  （出典）「港湾土木請負工事積算基準」

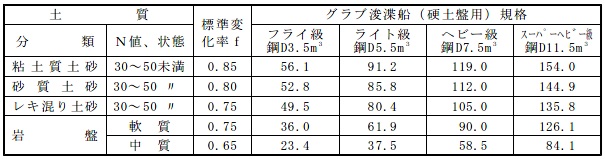

  グラブ浚渫船（硬度盤用）１時間当り浚渫能力（m3/h）と土量の標準変化率


  （出典）「港湾土木請負工事積算基準」

操作フロー

• 操作フロー
  平面区分土量算出からの深度区分土量計算の順序は以下の通りです
  レイヤ作成
     ↓
  深度毎の仕上がり形状作成
     ↓
  土量計算（プリズモイダル法）
     ↓
  土量計算（エクセル）


深度区分（N値分け）の確認

• N値分け深度
  平面区分P-5範囲のN値分け深度は以下の通りです
  • 海底表面～-12.8m→N値=10（一層目）
  • -12.8m～-13.8m→N値=20（二層目）
  • -13.8m～-14.8m→N値=30（三層目）
  • -14.8m～-15.8m→N値=40（四層目）
  浚渫の深さは-14mなので底面余掘も深度分けが必要になります

深度区分（N値分け）の考え方（純土量）

• 純土量（海底表面～-12.8m→N値=10）（一層目）
  -12.8mの底面と法面を作成し海底地盤面と差分計算する



• 純土量（-12.8m～-13.8m→N値=20）（二層目）
  -13.8mの底面と法面を作成し海底地盤面と差分計算した後で、（-12.8m面）土量を差し引いて求める



• 純土量（-13.8m～-14.0m→N値=30）（三層目）
  純土量全体から（-12.8m面）土量を差し引いて求める



  ※上記より（-12.8m面）と（-13.8m面）の土量を求める


レイヤ作成

• ファイルを開く
  V-nasClairデータ(.bfo)を開く（平面区分のデータ）



• レイヤ設定（P-5範囲、深度区分用のレイヤ作成）
  レイヤ「02純土量P-5」以外は非表示



  レイヤ「V-nasSTD」を選択→「挿入」を選択

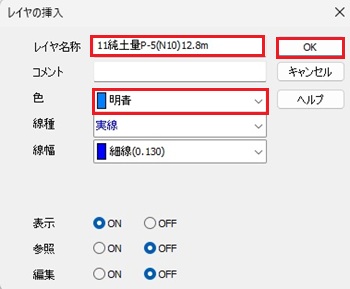

  レイヤの挿入ダイアログ→レイヤ名称：11純土量P-5(N10)12.8m→色：明青→OK



  引き続きレイヤ「12純土量P-5(N20)13.8m→色：桃」を作成



• 表示はXY平面
  3D表示→XY平面

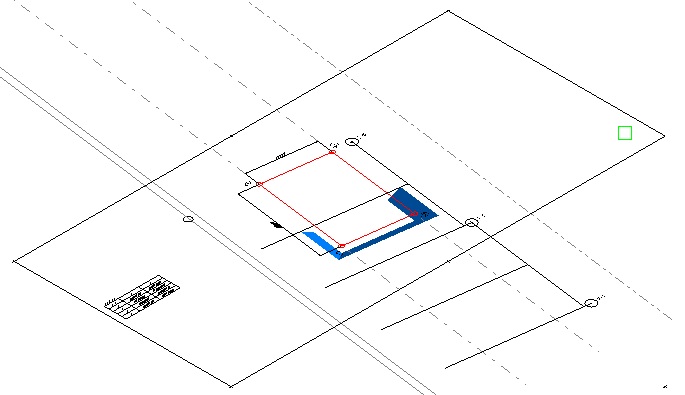

  XY平面の表示（P-5範囲の純土量だけの表示）





仕上がり形状の複写

• 純土量の仕上がり形状を「同じ位置」に複写
  「編集」タブ→複写→複写



• 仕上がり形状の複写
  仕上がり形状を選択（法面全て）→右クリック



  配置基準点を指示→任意の端点を選択



  仕上がり形状が端点の位置でマウスの位置に複写される



  配置位置を指示→同じ端点（RP点）を選択→右クリック→Esc

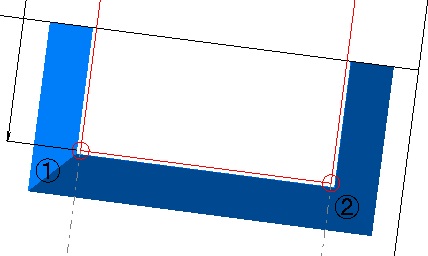

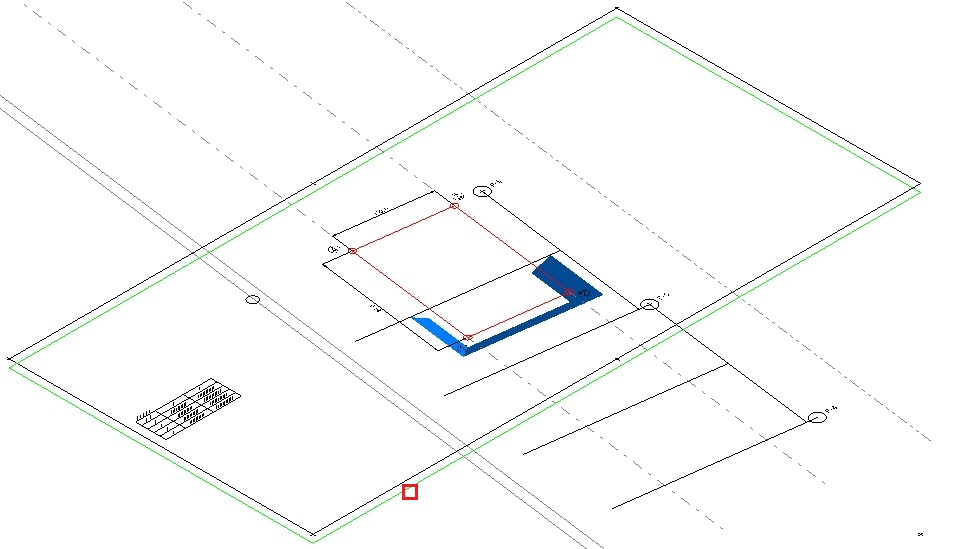

  仕上がり形状の法面が2つ重なっている状態（その内1面のレイヤを変更する）





深度区分のレイヤの割り当て

• 深度区分毎にレイヤの割り当て（海底表面～-12.8m）
  「ツール」タブ→要素情報→変更



• 仕上がり形状の複写
  仕上がり形状を選択（法面全て）→右クリック



  変更画面→レイヤ：「11純土量P-5(N10)12.8m」を選択→OK



  TINの色が同じで変化がないように見えるが



  レイヤ：「05純土量P-5」を非表示

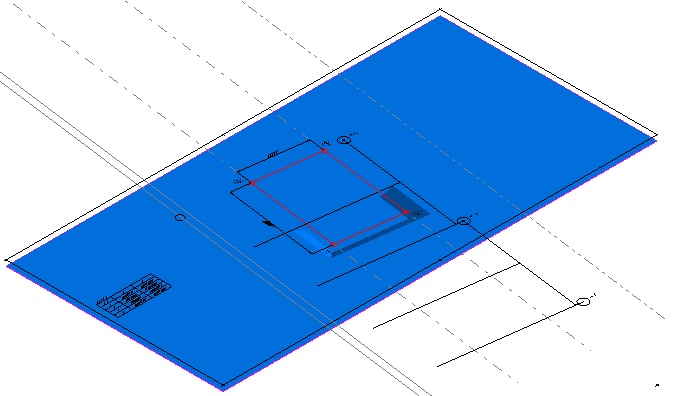

  法面「11純土量P-5(N10)12.8m」だけが表示される→現在の画層は「11純土量P-5(N10)12.8m」です





深度区分の位置で水平に切断

• 3D表示の切り替え（ツールバーの場合）
  ツールバー→3D表示



  3D表示→南西面



• 3D表示の切り替え（リボンの場合）
  ツールバー→表示→3D回転→南西面



  南西面の表示



  図面の向きに応じて自分の好きな表示でよい
• 3Dオフセット（-12.8m）
  「3D」タブ→線作成→3Dオフセット



  土量計算用矩形のポリラインをクリック（左クリック）→右クリック

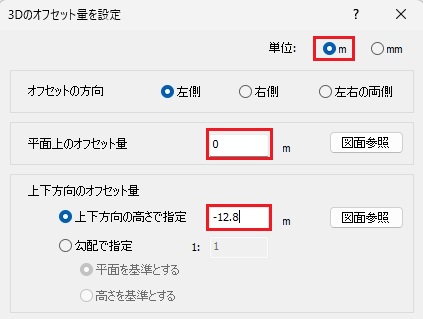

  「３Dのオフセット量を設定」ダイアログ
   →単位：m
   →オフセットの方向：左側（平面上のオフセット量=0なので右側でもOK）
   →平面上のオフセット量：0
   →上下方向のオフセット量：-12.8
   →作図画面上で左クリック→右クリック→Esc

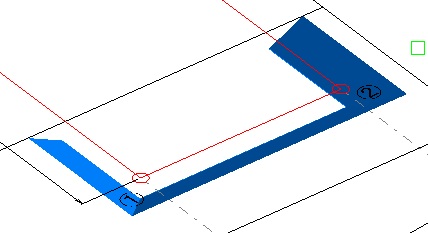

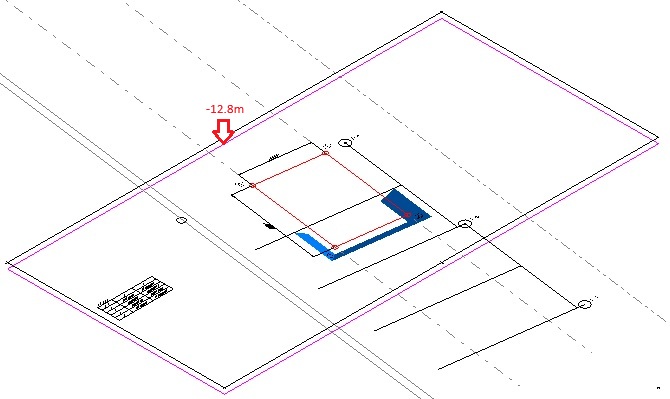

  -12.8mの3Dオフセット完了



• 深度に合わせた水平なTIN作成（-12.8m面）
  「3D」タブ→面作成→ポリライン要素指示（TIN作成）



  （-12.8m面）四角形のポリラインを選択（左クリック）→右クリック



  （-12.8m面）TIN作成完了



• 法面を深度の面でカット
  「3D」タブ→変形→面の切断



  （-12.8m面）面の切断画面→開いた状態→OK



  （-12.8m面）TINを選択→右クリック



  （-12.8m面）面の切断画面→「×」選択



  切断完了（見た目は変わらない）



  （-12.8m面）面を選択→削除
  法面が深度の面でカットされた状態



• 表示はXY平面
  ツールバー3D表示→XY平面

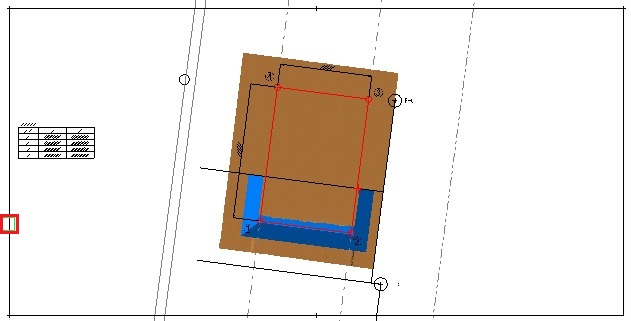

  XY平面

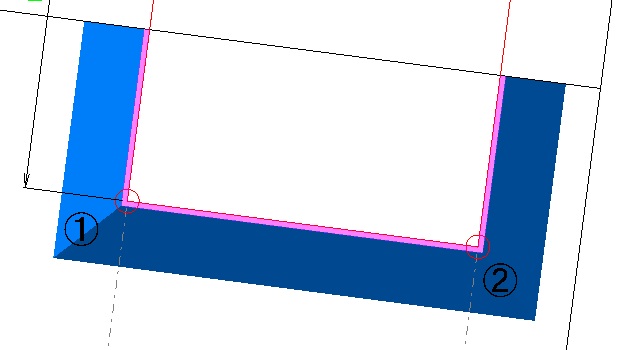

深度区分毎の仕上がり形状の作成（-12.8m）

• 不要なTIN削除
  -12.8m～-14.0mのTINは不要なので選択→削除(Delete）



  -12.8m以下（以浅）の法面完成

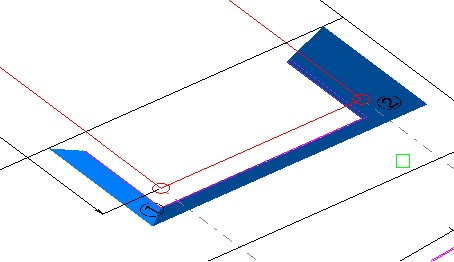

• 表示は南西面
  ツールバー→3D表示→南西面



  南西面

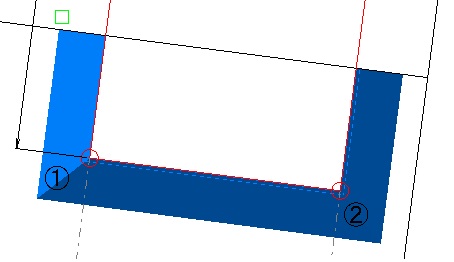

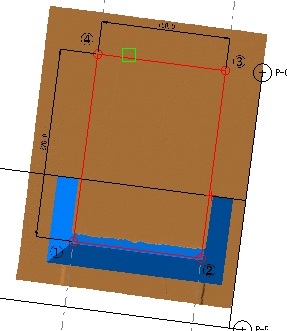

• -12.8m底面TINの作成
  「3D」タブ→面作成→座標指示

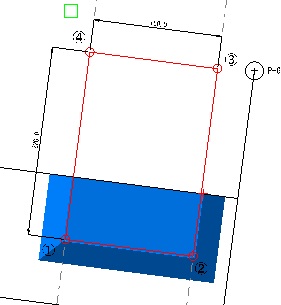

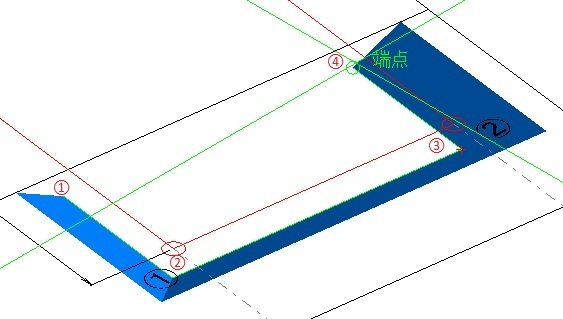

  端点①→②→③→④右クリック→Esc

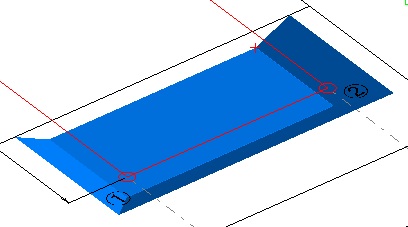

  （-12.8m面）底面＋法面完成



• 表示はXY平面
  ツールバー3D表示→XY平面



  XY平面





深度区分毎に土量計算

• レイヤの変更
  レイヤ：「01海底地形」をオン、「12純土量P-5(N20)13.8m」をオフ、現在のレイヤを「V-nasSTD」または「0」にする



  画面表示

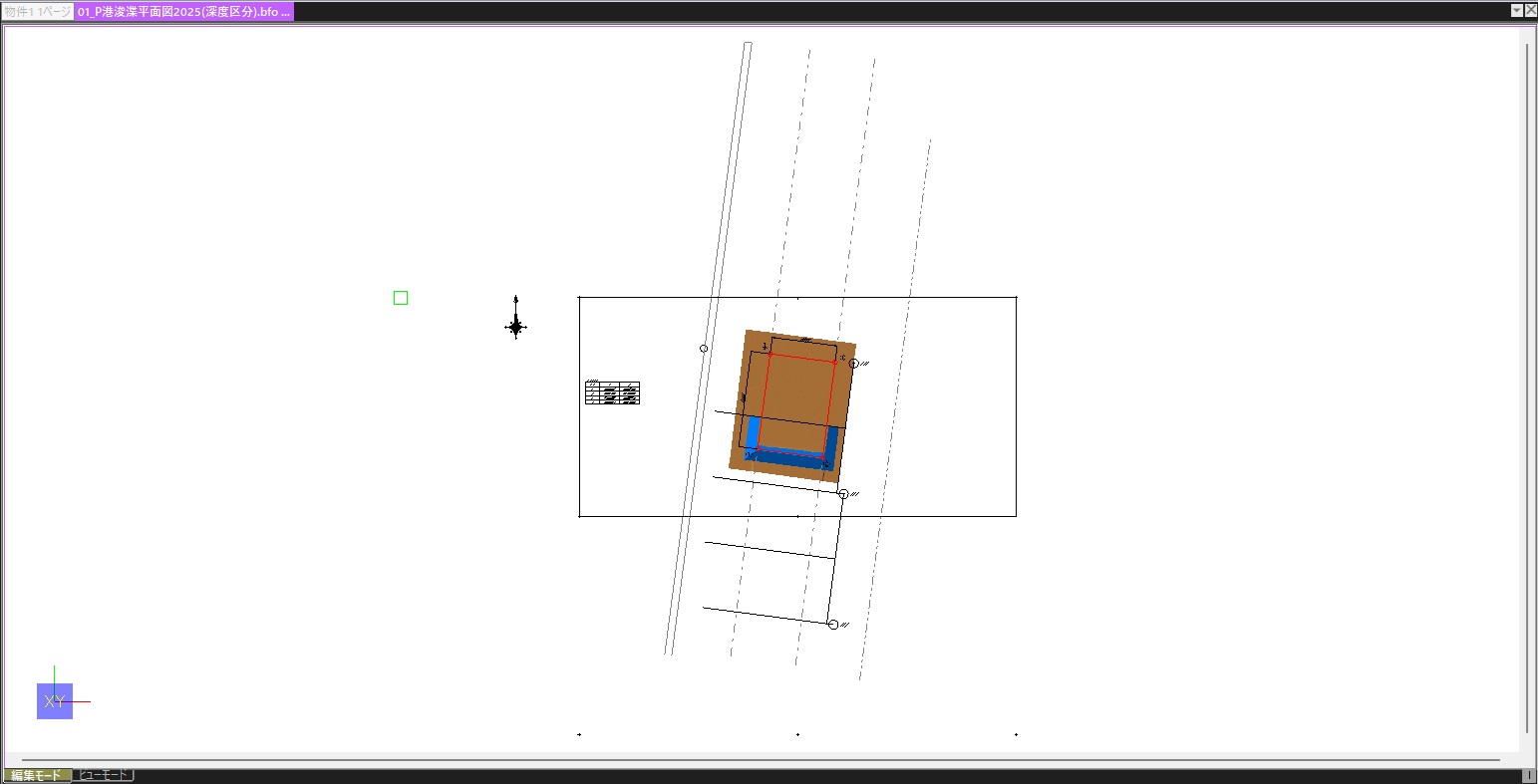

• 土量計算（P-5範囲の-12.8m面）
  「3D」タブ→ツール→土量計算（プリズモイダル）

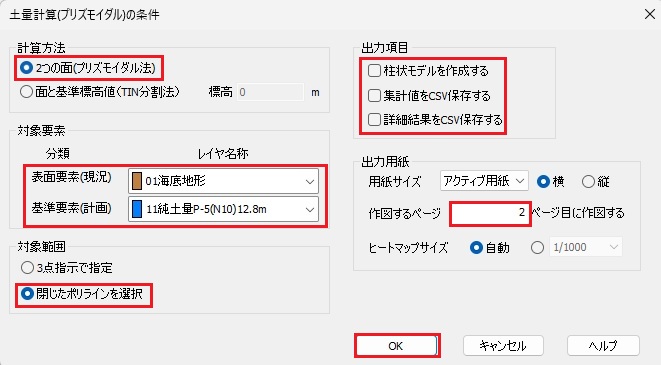

  「土量計算の条件」ダイアログ
   →計算方法：2つの面（プリズモイダル法）
   →表面要素：01海底地形
   →基準要素：11純土量P-5(N10)12.8m
   →対象範囲：閉じたポリラインを選択
   →出力項目：全てのチェックを外す
   →作図するページ：2→OK




  • 土量計算方法はプリズモイダル法です
  矩形のポリラインを選択（左クリック）



  自動的に2ページ→適当な位置を選択（自分で理解しやすい位置）



  ヒートマップ作成中→静かに待つ（数秒）

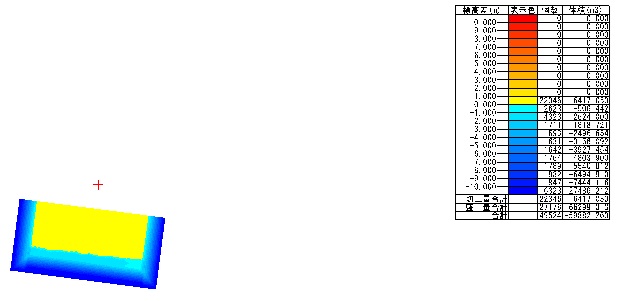

  ヒートマップと凡例（計算結果）が作成される。
   画面全体が白くなった場合はマウスのズームを調整すると表示します

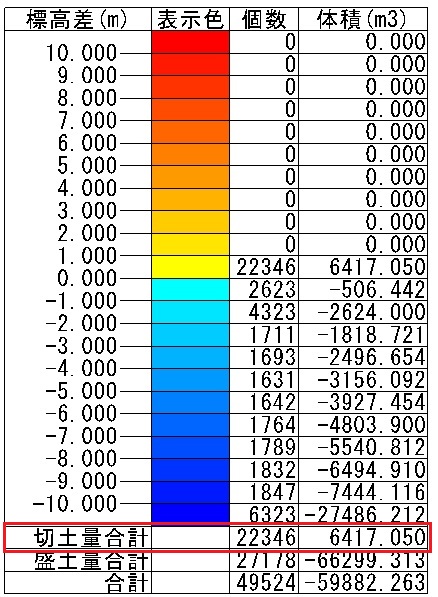

  切土量合計（6417.505m3）が純土量です



• 深度区分純土量（海底表面～-12.8m→N値=10）
  計算した深度区分土量の範囲



  • 計算結果はソフト（プログラム）の違い、計算方法（TIN 分割を用いて求積する方法、プリズモイダル法、点高法（1点法、4 点平均法）など）や仕上がり形状作図時の微妙な誤差により違います。 そのため使用ソフトと計算方法は資料に明記すること
  • 仕上がり形状の作図誤差は土量に直接影響するため、作図完了後に断面抽出や座標値確認のため位置、形状寸法、外観の確認を推薦します（その方法は別に記載します）
  • 計算結果は画像切取りし、エクセル等の数量計算書に貼り付けて使用する
  • 計算結果が明らかに違う場合は、途中の作図に問題があった可能性があります。小数点以下が微妙に違う場合は、端点を選択する時に少しずれた可能性がありますがほぼOKです


ページの切り替え

• ページの切り替（1ページに戻る）
  ツールバー→前ページ（1ページ）



  ツールバー→全体図



  1ページに戻る
