V-nasClair Ver.2025 によるICT浚渫工

深度区分（N値分け）の確認

• N値分け深度
  平面区分P-5範囲のN値分け深度は以下の通りです
  • 海底表面～-12.8m→N値=10（一層目）
  • -12.8m～-13.8m→N値=20（二層目）
  • -13.8m～-14.8m→N値=30（三層目）
  • -14.8m～-15.8m→N値=40（四層目）
  浚渫の深さは-14mなので底面余掘も深度分けが必要になります

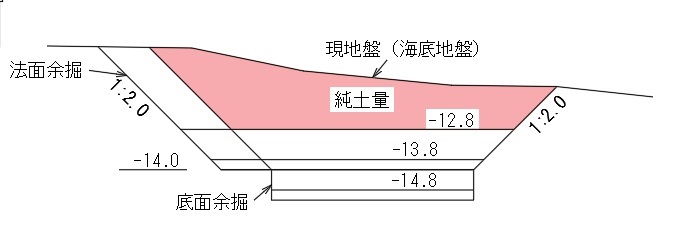

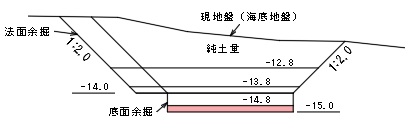

深度区分（N値分け）の考え方（純土量）

• 純土量（海底表面～-12.8m→N値=10）（一層目）
  -12.8mの底面と法面を作成し海底地盤面と差分計算する



• 純土量（-12.8m～-13.8m→N値=20）（二層目）
  -13.8mの底面と法面を作成し海底地盤面と差分計算した後で、（-12.8m面）土量を差し引いて求める



• 純土量（-13.8m～-14.0m→N値=30）（三層目）
  純土量全体から（-12.8m面）土量を差し引いて求める



  ※上記より（-12.8m面）と（-13.8m面）の土量を求める


仕上がり形状の複写

• レイヤ設定
  レイヤ「02純土量P-5」と「12純土量P-5(N20)13.8m」を表示



• 純土量の仕上がり形状を「同じ位置」に複写
  「編集」タブ→複写→複写



• 仕上がり形状の複写
  仕上がり形状を選択（法面全て）→右クリック

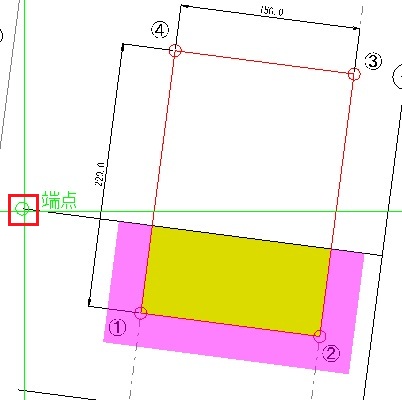

  配置基準点を指示→任意の端点を選択



  仕上がり形状が端点の位置でマウスの位置に複写される

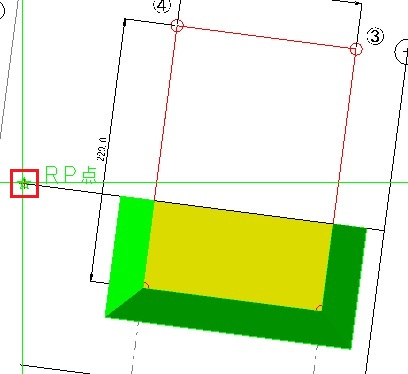

  配置位置を指示→同じ端点（RP点）を選択→右クリック→Esc



  仕上がり形状の法面が2つ重なっている状態（その内1面のレイヤを変更する）





深度区分のレイヤの割り当て

• 深度区分毎にレイヤの割り当て（海底表面～-12.8m）

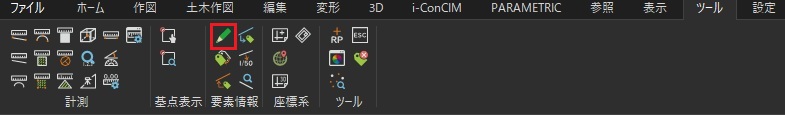

  「ツール」タブ→要素情報→変更



• 仕上がり形状の複写
  仕上がり形状を選択（法面全て）→右クリック

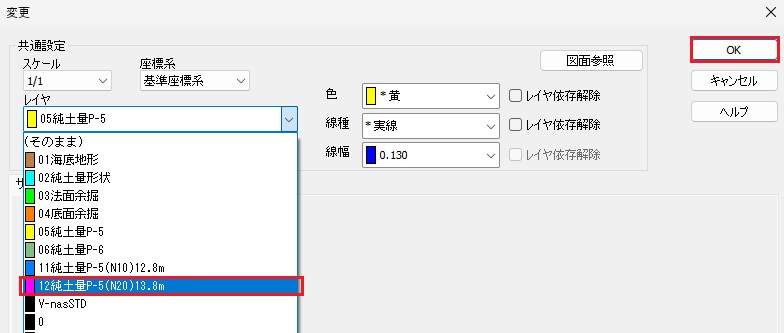

  変更画面→レイヤ：「12純土量P-5(N20)13.8m」を選択→OK



  TINの色が同じで変化がないように見えるが



  レイヤ：「05純土量P-5」を非表示、「12純土量P-5(N20)13.8m」を現在の画層



  法面「12純土量P-5(N20)13.8m」が表示





深度区分の位置で水平に切断

• 3D表示の切り替え（ツールバーの場合）
  ツールバー→3D表示



  3D表示→南西面



• 3D表示の切り替え（リボンの場合）

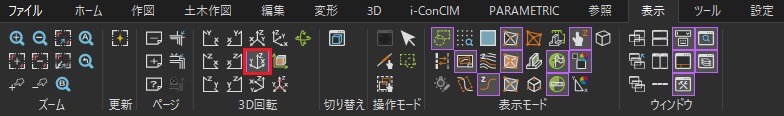

  ツールバー→表示→3D回転→南西面



  南西面の表示（-12.8mのポリラインは削除してあります）



  図面の向きに応じて自分の好きな表示でよい
• 3Dオフセット（-13.8m）

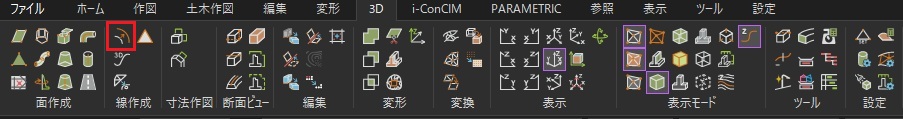

  「3D」タブ→線作成→3Dオフセット



  土量計算用矩形のポリラインをクリック（左クリック）→右クリック

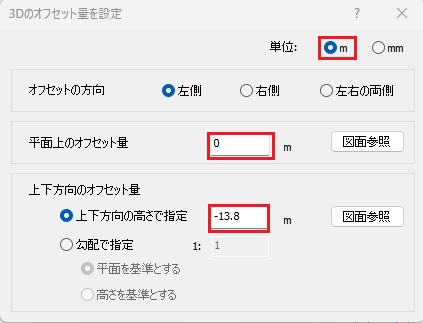

  「３Dのオフセット量を設定」ダイアログ
   →単位：m
   →オフセットの方向：左側（平面上のオフセット量=0なので右側でもOK）
   →平面上のオフセット量：0
   →上下方向のオフセット量：-13.8
   →作図画面上で左クリック→右クリック→Esc

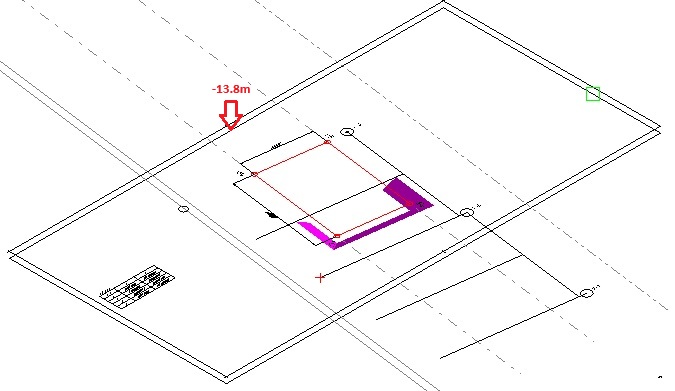

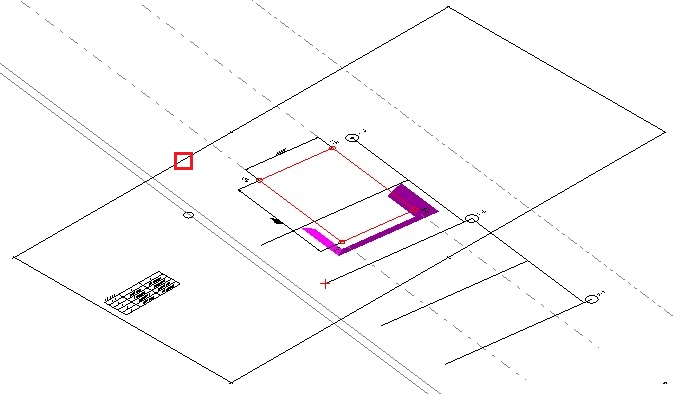

  -13.8mの3Dオフセット完了



• 深度に合わせた水平なTIN作成（-13.8m面）

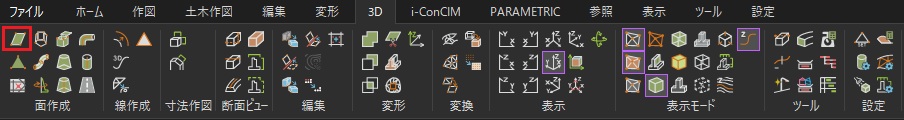

  「3D」タブ→面作成→ポリライン要素指示（TIN作成）

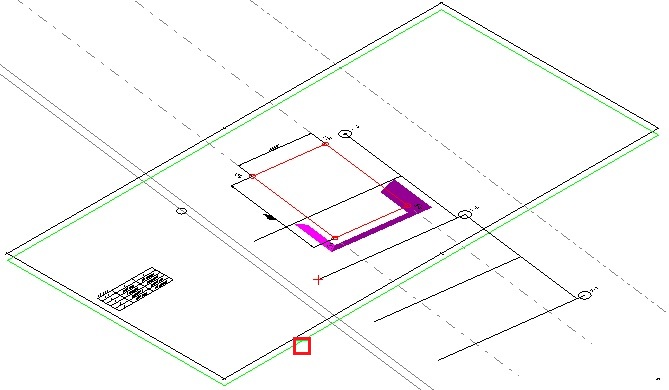

  （-13.8m面）四角形のポリラインを選択（左クリック）→右クリック

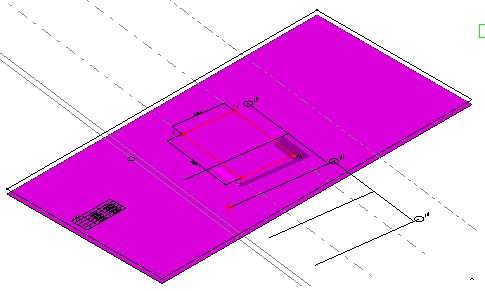

  （-13.8m面）TIN作成完了



• 法面を深度の面でカット

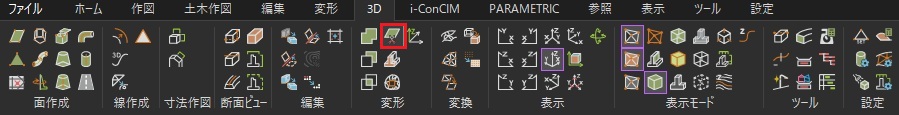

  「3D」タブ→変形→面の切断



  （-13.8m面）面の切断画面→開いた状態→OK



  （-13.8m面）TINを選択→右クリック



  （-13.8m面）面の切断画面→「×」選択

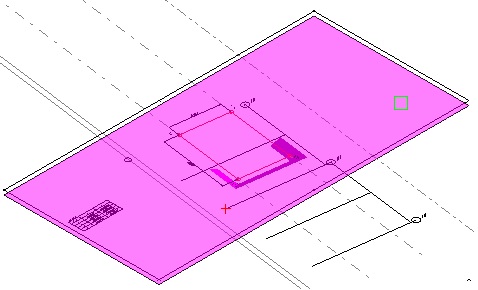

  切断完了（見た目は変わらない）



  （-13.8m面）面とポリラインを選択→削除

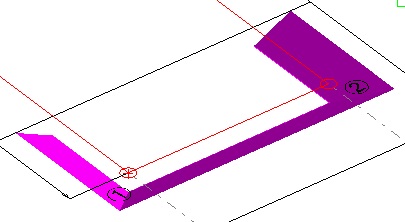

  法面が深度の面でカットされた状態



• 表示はXY平面
  ツールバー3D表示→XY平面



  XY平面





深度区分毎の仕上がり形状の作成（-13.8m）

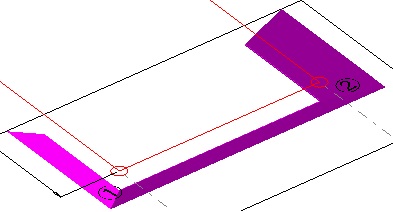

• 不要なTIN削除

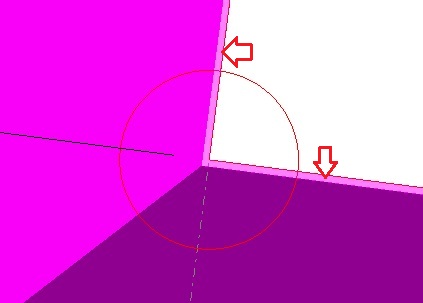

  -13.8m～-14.0mのTINは不要なので選択→削除(Delete）※幅が薄いので注意



  -13.8m以下（以浅）の法面完成



• 表示は南西面
  ツールバー→3D表示→南西面



  南西面

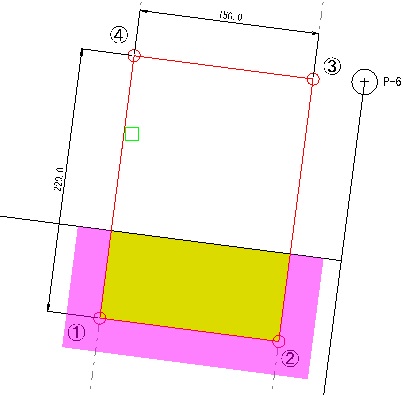

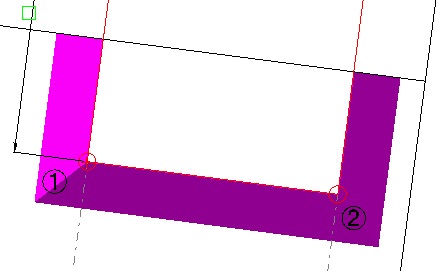

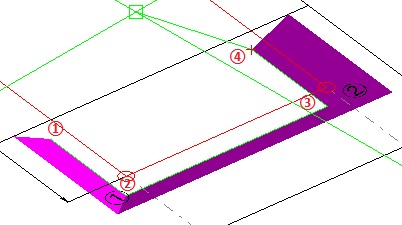

• -12.8m底面TINの作成
  「3D」タブ→面作成→座標指示

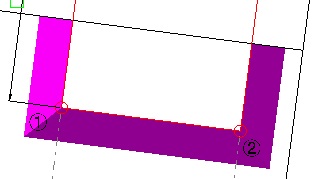

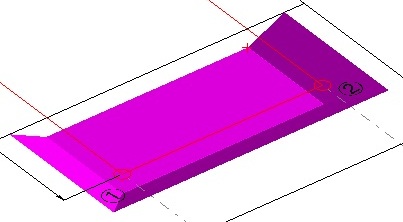

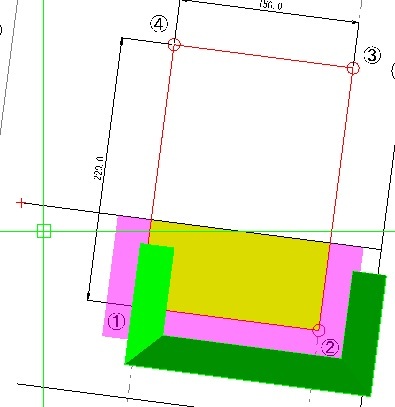

  端点①→②→③→④右クリック→Esc

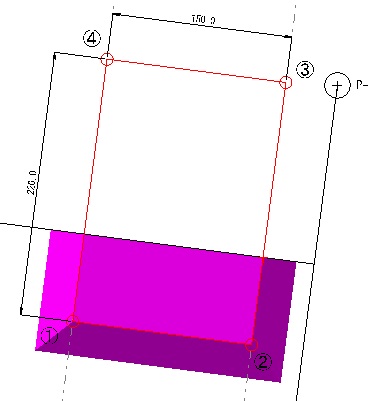

  （-12.8m面）底面＋法面完成



• 表示はXY平面
  ツールバー3D表示→XY平面



  XY平面





深度区分毎に土量計算

• レイヤの設定
  レイヤ：「01海底地形」をオン、現在のレイヤを「V-nasSTD」または「0」にする

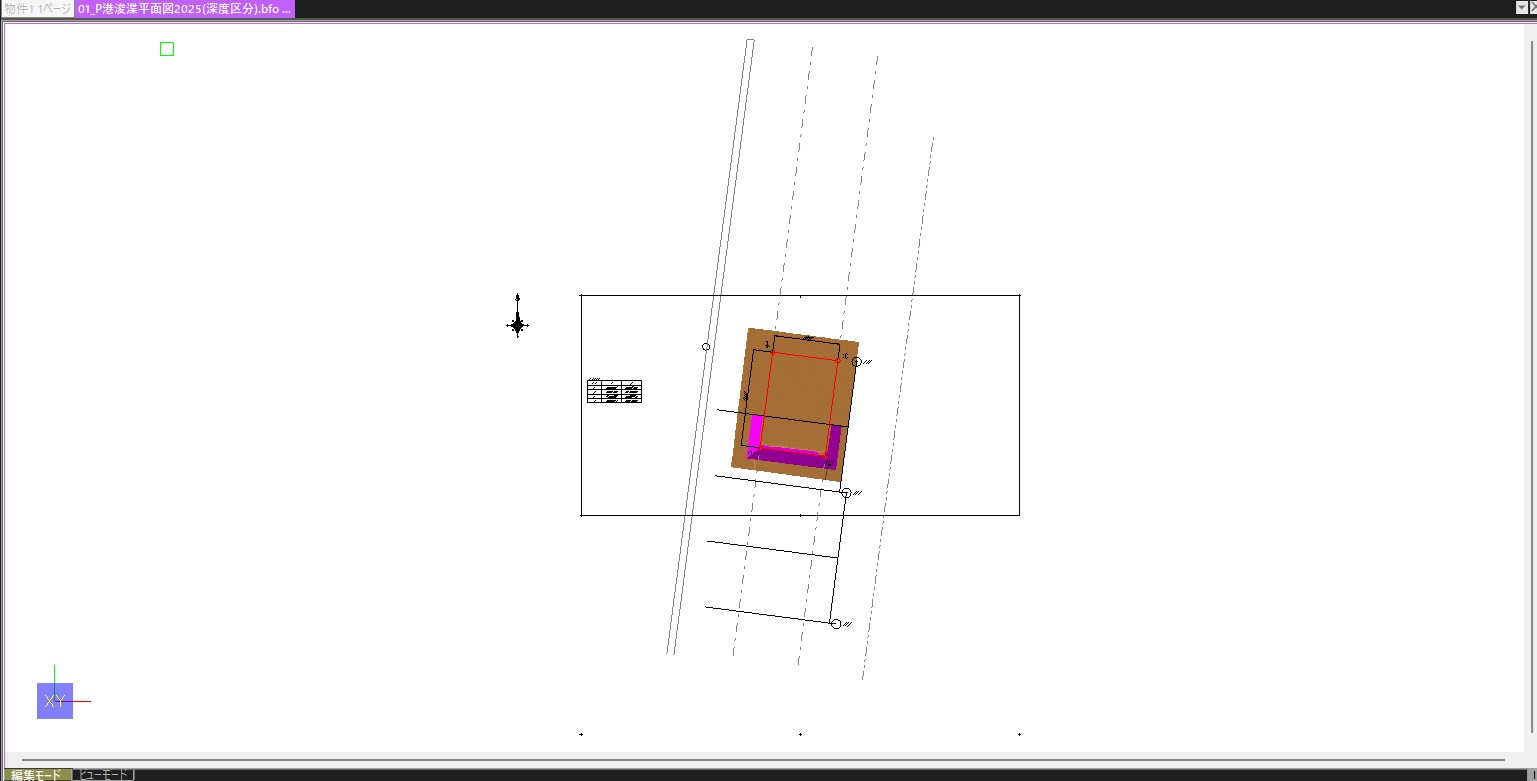

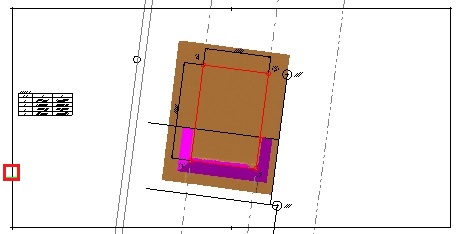

  画面表示



• 土量計算（P-5範囲の-12.8m面）

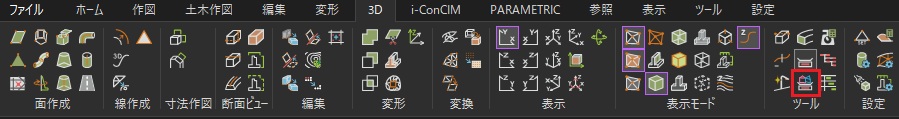

  「3D」タブ→ツール→土量計算（プリズモイダル）

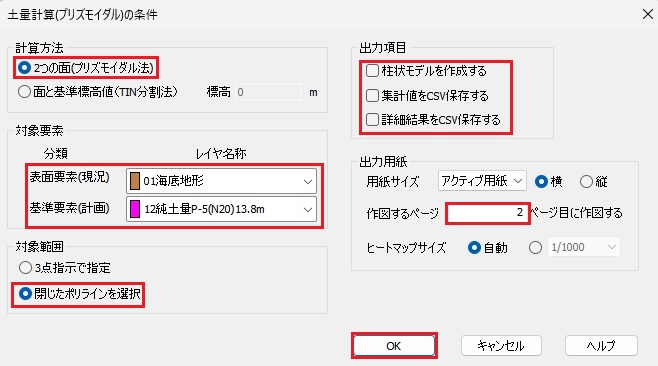

  「土量計算の条件」ダイアログ
   →計算方法：2つの面（プリズモイダル法）
   →表面要素：01海底地形
   →基準要素：11純土量P-5(N10)12.8m
   →対象範囲：閉じたポリラインを選択
   →出力項目：全てのチェックを外す
   →作図するページ：2→OK




  • 土量計算方法はプリズモイダル法です

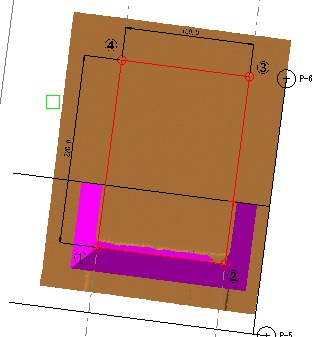

  矩形のポリラインを選択（左クリック）



  自動的に2ページ→適当な位置を選択（自分で理解しやすい位置）



  ヒートマップ作成中→静かに待つ（数秒）

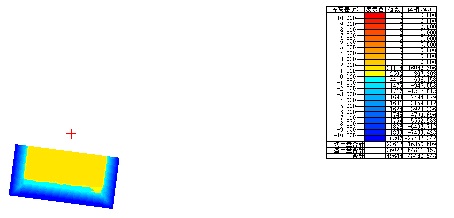

  ヒートマップと凡例（計算結果）が作成される
   画面全体が白くなった場合はマウスのズームを調整すると表示します

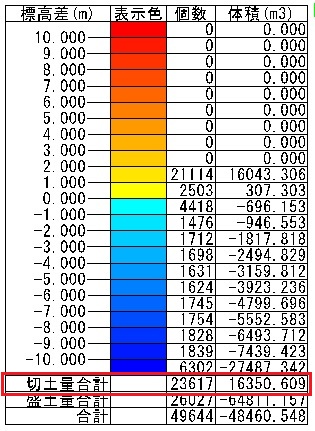

  切土量合計（16350.609m3）が純土量です



• 深度区分純土量（海底表面～-13.8m）（一層目）＋（二層目）

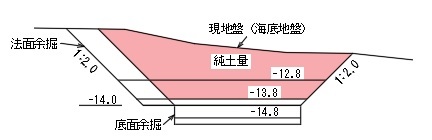

  計算した深度区分土量の範囲



  • 計算結果はソフト（プログラム）の違い、計算方法（TIN 分割を用いて求積する方法、プリズモイダル法、点高法（1点法、4 点平均法）など）や仕上がり形状作図時の微妙な誤差により違います。 そのため使用ソフトと計算方法は資料に明記すること
  • 仕上がり形状の作図誤差は土量に直接影響するため、作図完了後に断面抽出や座標値確認のため位置、形状寸法、外観の確認を推薦します。（その方法は別に記載します）
  • 計算結果は画像切取りし、エクセル等の数量計算書に貼り付けて使用する。
  • 計算結果が明らかに違う場合は、途中の作図に問題があった可能性があります。小数点以下が微妙に違う場合は、端点を選択する時に少しずれた可能性がありますがほぼOKです

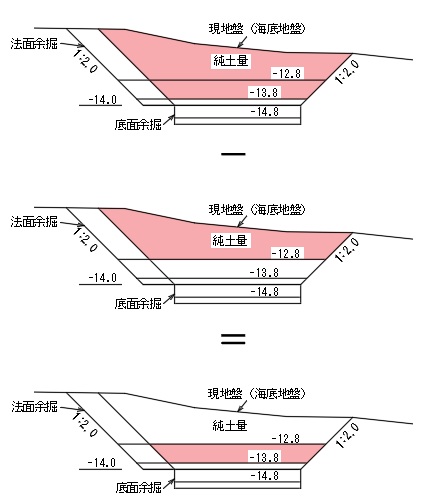

• 深度区分純土量（-12.8m～-13.8m）（二層目）

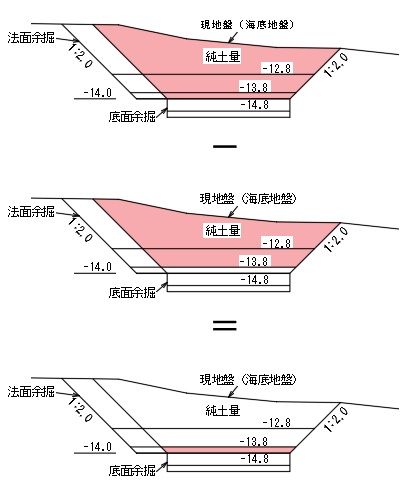

  深度区分純土量（-12.8m～-13.8m）→N値=20（二層目）は下図を参考にエクセル等で差し引き計算を行う





ページの切り替え

• ページの切り替（1ページに戻る）
  ツールバー→前ページ（1ページ）



  ツールバー→全体図



  1ページに戻る





土量計算（三層目）

• 純土量（-13.8m～-14.0m→N値=30）（三層目）
  純土量全体から（-12.8m面）土量を差し引いて求める



  ※V-nasClairの計算は不要、エクセルの差引計算で求める

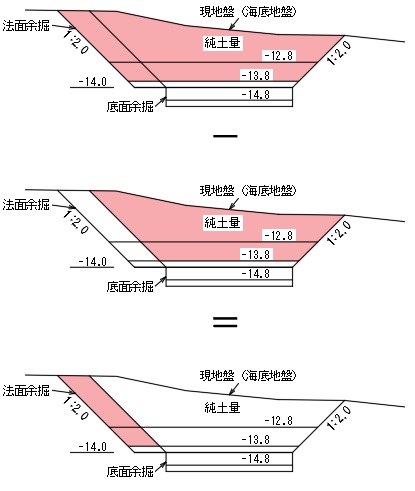

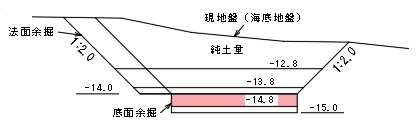

深度区分（法面余掘土量）の考え方

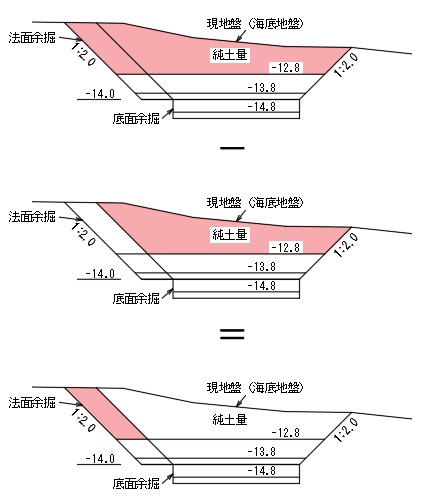

• 法面余掘土量の考え方（海底表面～-12.8m→N値=10（一層目））
  純土量＋法面余掘土量全体（-12.8m面）から純土量（-12.8m面）を差し引いて求める



  ※V-nasClairの計算は不要、エクセルの差引計算で求める

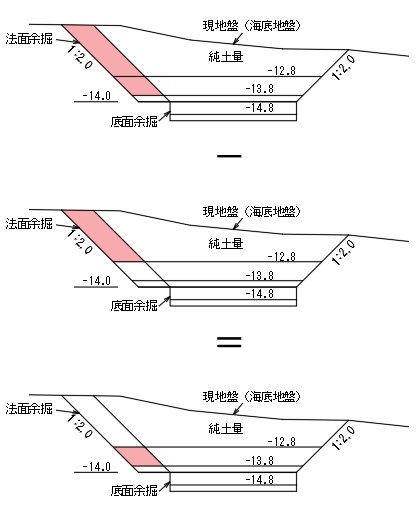

• 法面余掘土量の考え方（-12.8m～-13.8m→N値=10（二層目））
  1回目計算：純土量＋法面余掘土量全体（-13.8m面）から純土量（-13.8m面）を差し引いて求める



  2回目計算：法面余掘土量（-13.8m面）から法面余掘土量（-12.8m面）を差し引いて求める

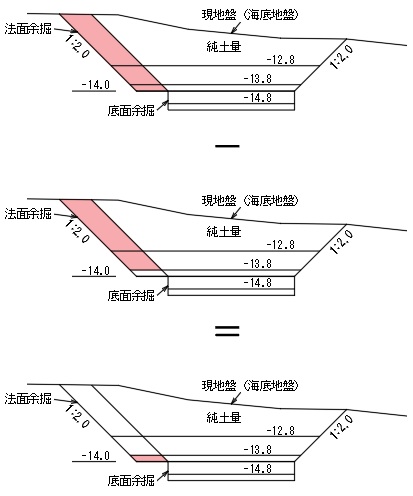

• 法面余掘土量の考え方（-13.8m～-14.0m→N値=10（三層目））
  法面余掘土量全体（海底表面～-14.0m面）から法面余掘土量（-13.8m面）を差し引いて求める



  ※V-nasClairの計算は不要、エクセルの差引計算で求める


深度区分（底面余掘土量）の考え方

• 表面積計算（底面余掘土量計算のデータを使用）

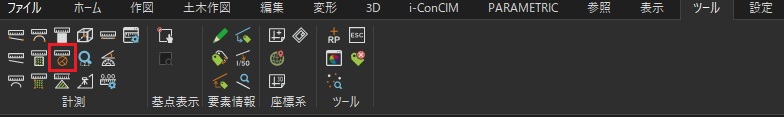

  「ツール」タブ→計測→面積（ポリゴン）計測

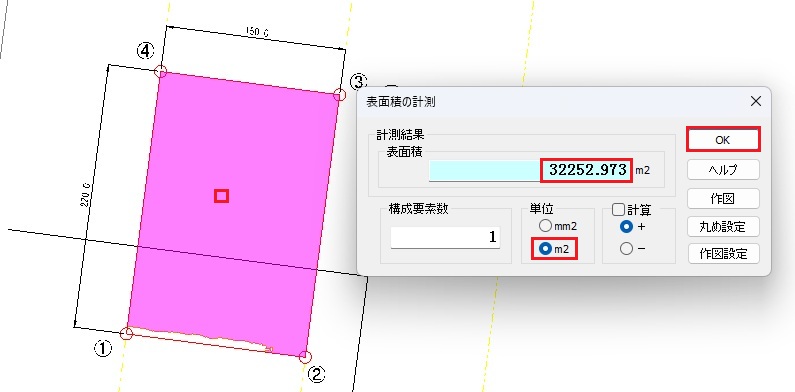

  底面TINを選択（左クリック）→右クリック→表面積の計測ダイアログ→単位：m2→32252.973m2→OK→Esc



• 底面余掘土量の考え方（-14.0m～-14.8m→N値=30（三層目））
  底面積×0.8m



• 底面余掘土量の考え方（-14.8m～-15.0m→N値=40（四層目））
  底面積×0.2m



  ※V-nasClairの計算は不要、エクセルで求める
