AutoCADによる座標を反映した平面図作成

座標の概略

• 測地系
  日本が現在採用している測地系は、GNSSなどを利用して定めた「日本測地系2011」（JGD2011）といい、世界測地系に基づいています。
   そのため、国土地理院の測量計算サイトなどの測地系選択で、現在は通常「世界測地系」を選択します。
   また、2001年以前の測量成果（経度、緯度）は旧日本測地系で表現されているため、測地系選択では「日本測地系」を選択します。


  日本の水平位置は「日本経緯度原点」を基準にしており、測量法施行令により「東京都港区麻布台二丁目十八番一地内　日本経緯度原点金属標の十字の交点」です。

  　

  （出典）国土地理院日本の測地系系

  　

  （出典）国土地理院日本の測地系系

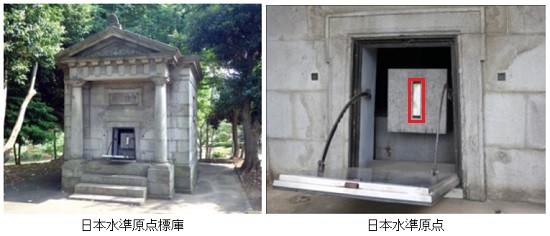

  日本の高さは「日本水準原点」を基準にしており、「東京都千代田区永田町一丁目一番二地内　水準点標石の水晶板の零分画線の中点」で、その高さは「東京湾平均海面上　24.3900m」です。
  　

  （出典）国土地理院日本の測地系

  原点の数値は関東大震災や東北地方太平洋沖地震等により変遷しています。

• 緯度経度座標系
  楕円体の地球上のある位置を緯度と経度で表す座標系のことで、地理座標系ともいう。
   赤道を基点とし南北を表すのが緯度（Latitude）、イギリスのグリニッジ天文台跡を通る子午線を基点とし東西を表すのが経度（Longitude）です。

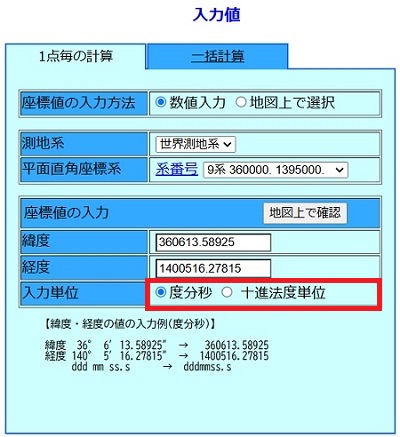

   通常は緯度経度の順の角度で表示（表示例：○°○′○″（度分秒）又は○．○○○○○○°（十進法度単位））します。
   緯度経度（いど・けいど）座標を（LL）と表現している場合は、ソフトによっては経度緯度（けいど・いど）の順で表示する場合もあるので注意が必要です。
  　

  （出典）国土地理院測量計算サイト

• 平面直角座標系
  日本の平面直角座標系は、「平成14年国土交通省告示第9号」で定義され「XY座標」で表現されます。

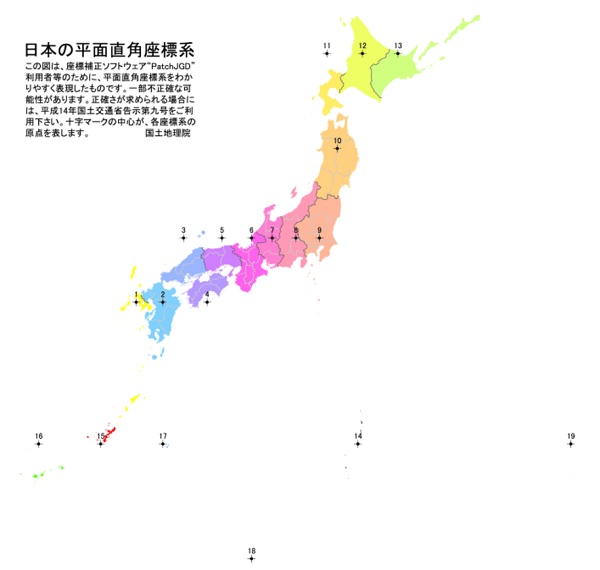

  日本全体で19の平面直角座標系に分かれています。

  （出典）国土地理院日本の測地系

  詳しくは国土地理院HPで調べて下さい。

• 測量座標と数学座標（CAD座標）
  平面直角座標で使用する「測量座標」は、X軸を縦軸（北方向）、Y軸を横軸（東方向）で表します。

  AutoCADやV-nasClairなどのCADで使用する「数学座標（CAD座標）」は、X軸とY軸が逆方向になります。

  そのため、「マルチビームを用いた深浅測量マニュアル（浚渫工編）」や「３次元データを用いた港湾工事数量算出要領（基礎工編）」のデータ管理では数学座標で保存することになっている。

  NMB及びUAVなどのGNSSを利用した測量で取得される座標は測量座標で出力されるため、3DCAD等による点群のインポート時には注意が必要です。

  座標を反映した図面

• 座標を反映した図面とは
  本資料による座標を反映した図面とは、平面図の施工範囲が「平面直角座標」の「数学座標」で作成されている図面のこと

  3DCAD等で測量時の点群を使用するときには、図面上の測量範囲に正確にインポートされます。

  さらに、ICTやCIMで使用する図面も座標を反映した図面が基本になります。

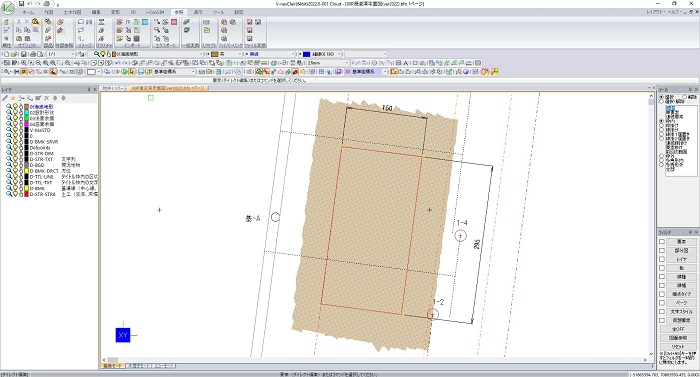

  平面図に点群をインポート（例）



• 座標を反映していない図面
  従来のCAD図は「平面直角座標」を反映していない図面が多く、尺度（単位）・傾き・位置は図面によって異なっています。
  ①尺度修正前の図面（mm単位）（例）
   幅150mの計測寸法は150000mm（mm単位）→尺度を1/1000（m単位）に修正

  ②傾き修正前の図面（例）
   方位が傾いている→回転で修正

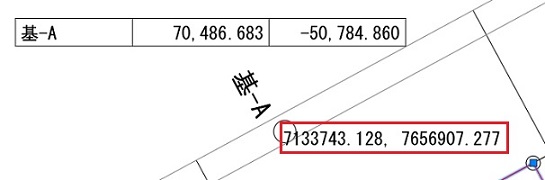

  ③位置修正前の図面（例）
   指示座標値と異なる→移動で修正


  ※図面によって、尺度、回転、移動を組み合わせて座標を反映した図面を作成します
