LandXML作成ツールによるICT浚渫工

操作フロー

• 操作フロー
  LandXML作成ツールによるICT浚渫工土量計算の大まかな操作フローは下記の通りです。
  LandXML作成ツールで各仕上がり形状作成
     ↓
  V-nasClairでCAD図読み込み
  （CAD図なしでも土量計算可能）
     ↓
  点群インポート、海底地形作成
     ↓
  各仕上がり形状（LandXML）インポート
     ↓
  土量計算


レイヤの挿入

• レイヤの挿入（土量計算に必要な仕上がり形状毎のレイヤを作成）
  レイヤパネル→1番上のレイヤ（V-nasSTD）を選択



  挿入ボタン

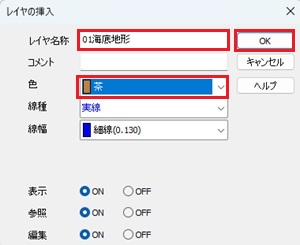

  「レイヤの挿入」ダイアログ→レイヤ名称：01海底地形→色：茶→OK（レイヤ名、色は任意）



  レイヤ「V-nasSTD」の直上にレイヤ「01海底地形」が挿入（作成）される。



  レイヤ「V-nasSTD」を選択した状態で「02純土量形状」「03法面余掘」「04底面余掘」「11純土量(12.8m)」「12法面余掘(12.8m)」のレイヤを作成（レイヤ名、色は任意）





現在のレイヤ

• レイヤ「01海底地形」を現在のレイヤにする。
  レイヤパネル→レイヤ「01海底地形」をダブルクリック

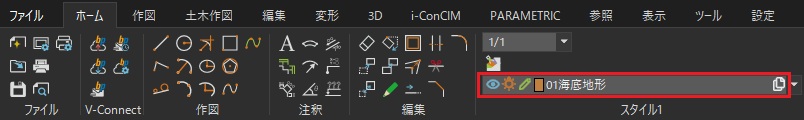

  「ホーム」タブ→スタイル1→レイヤコンボボックス→レイヤが「01海底地形」になっていることを確認





点群インポート

• 点群インポート（点群をV-nasClairに読み込む）

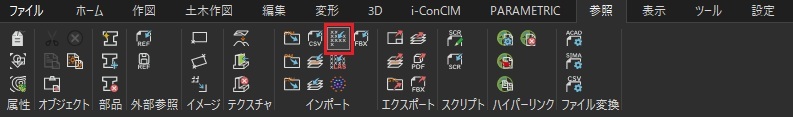

  「参照」タブ→インポート→インポート-点群

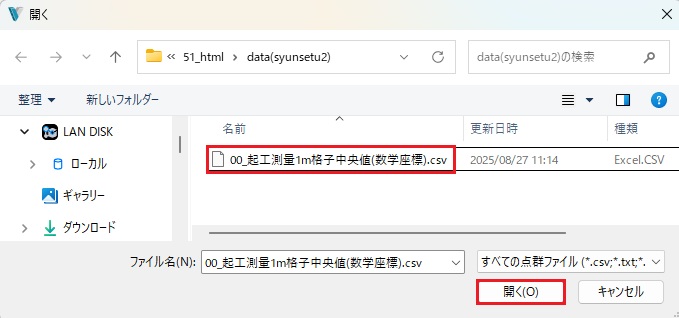

  「開く」ダイアログ→データフォルダ内の点群データを選択→開く

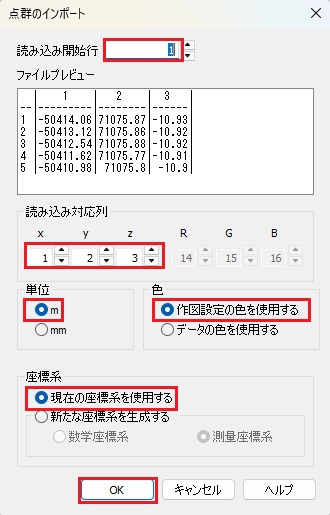

  「点群をインポート」ダイアログ（※とても重要）
   →読み込み開始行：1（1行目に文字列があれば2とする）
   →読み込み対応列：(X=1、Y=2)（点群ファイルが測量座標ならXとYを入れ替え）
   →単位：m
   →色：作図設定の色を指定する（UAVの場合はデータの色を使用する→RGB色表示）
   →座標系：現在の座標系を使用する（同じページに読み込む）→OK

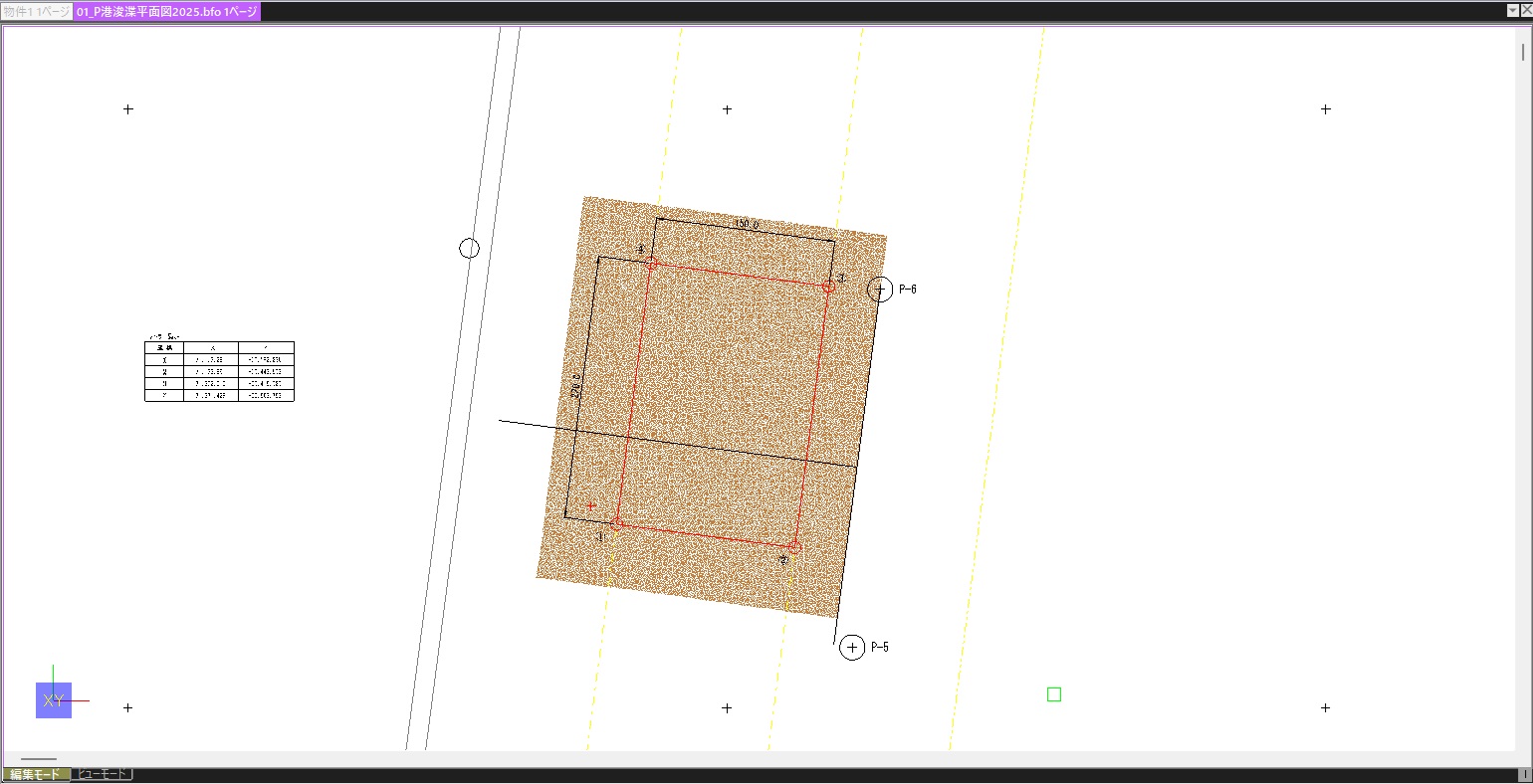

  正常な位置（浚渫範囲）にインポートされました。
  浚渫範囲と全く違う位置に読み込まれた場合は、読み込み対応列を(X=2、Y=1)で再度インポートしてください。
  (参照)トラブルシューティング（測量座標と数学座標）





点群からTIN作成

• 点群からTIN作成（海底地形のTIN）
  「3D」タブ→変換→「点群→TIN生成」

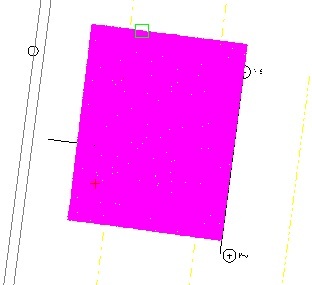

  海底地形の点群を選択（左クリック）→色が変わる→右クリック

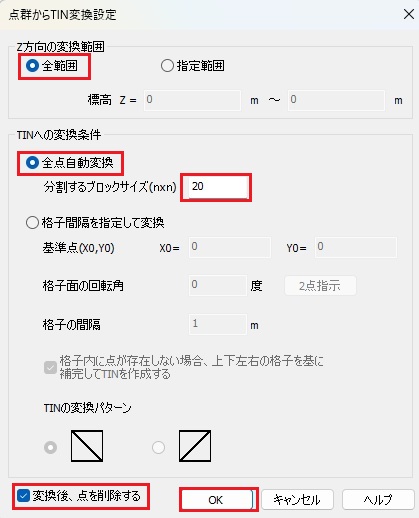

  「点群からTIN変換設定」ダイアログ
   →Z方向の変換範囲：全範囲
   →TINの変換条件：全点自動変換→分割するブロックサイズ：20（概ね20～50が適正値、大きな値だと処理に時間がかかる）
   →変換後、点を削除するにチェック（点群を残すとソフトに負担がかかる）→OK



  処理中（しばらくそっと待つ）

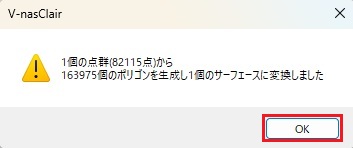

  変換終了→OK（点群の約2倍の3角形ポリゴンが作成されます）



• 海底地形のTIN完成
  海底地形のTINが完成しました。



  海底の凸凹も表現されています。（図の下の方は前年度浚渫済みの区間です）
  (参照)トラブルシューティング（表示モードの調整）


測量座標系追加

LandXMLファイルは測量座標系で作成されているため、V-nasClairでは初期設定の数学座標系に加えて測量座標系を追加する必要がある。
• 測量座標系追加

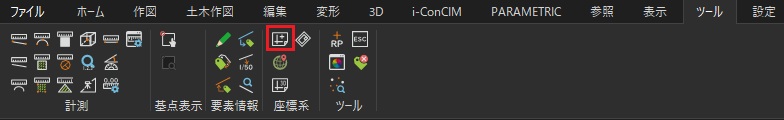

  「ツール」タブ→座標系→座標系設定

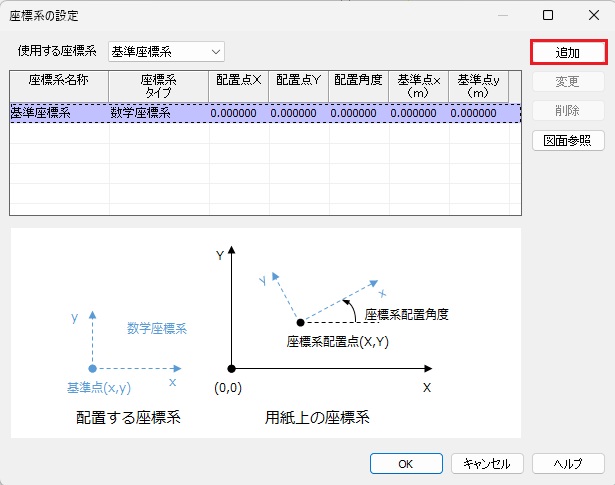

  座標系設定画面→追加

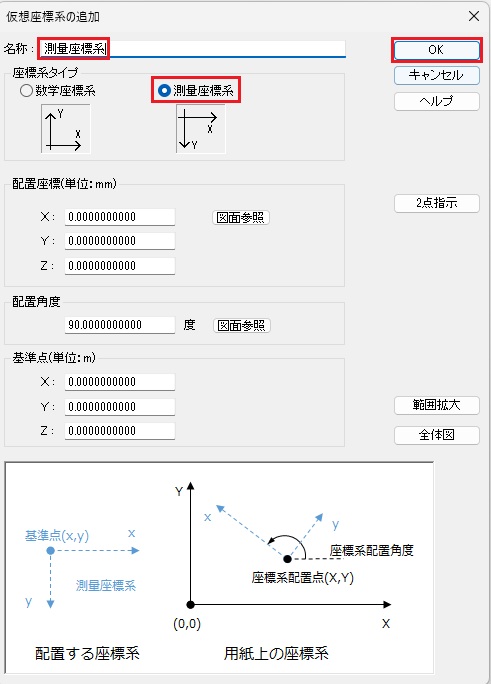

  名称：測量座標系→座標系タイプ：測量座標系→OK



  測量座標系が追加されていることを確認→OK





仕上がり形状のLandXMLインポート

• 純土量形状LandXMLインポート

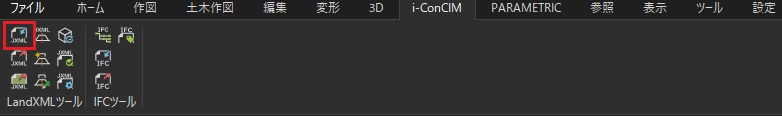

  「i-ConCIM」タブ→LandXMLツール→J-LandXMLインポート

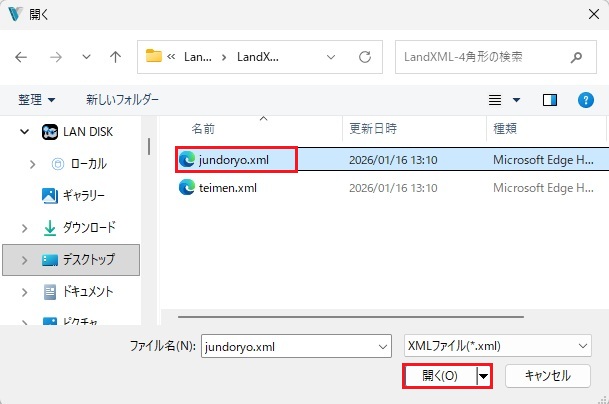

  開く画面→LandXML-4角形フォルダ→「jundoryo.xml」選択→開く

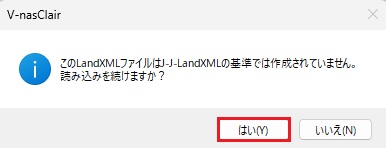

  「このLandXMLファイルはJ-LandXMLの基準では作成されていません・・・・」→はい
  ※LandXML作成ツールで作成した場合は線形が入っていないので気にしないで開く

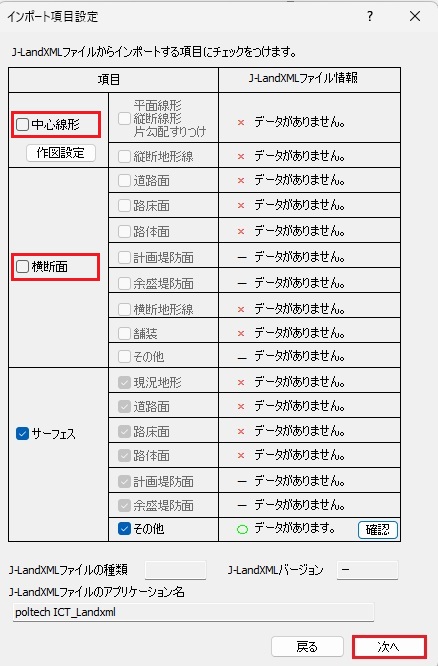

  インポート項目設定→中心線形、横断面のチェックを外す→次へ

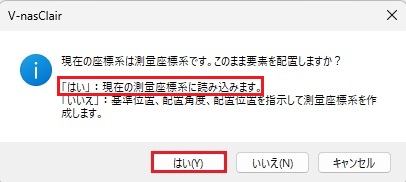

  現在の座標系は測量座標系です・・・→はい
  ※測量座標系を設定済みなのでそのまま読み込めます。

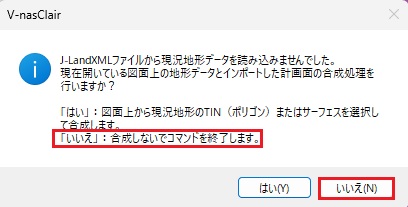

  地形データと合成処理を行いますか→いいえ

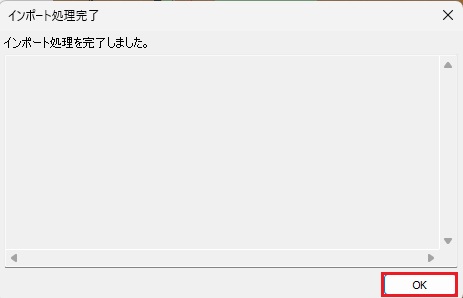

  インポート処理完了→OK

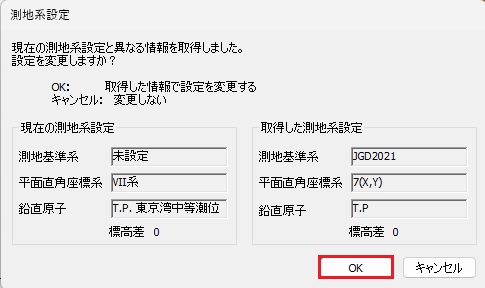

  測地系設定→OK

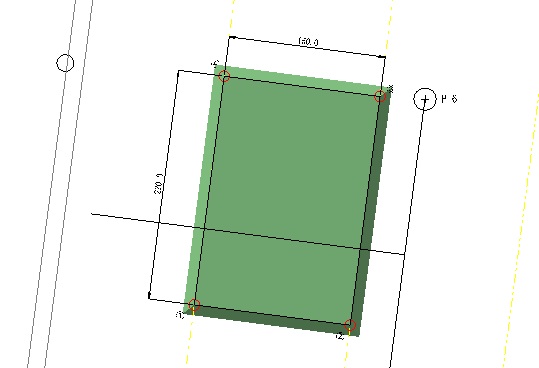

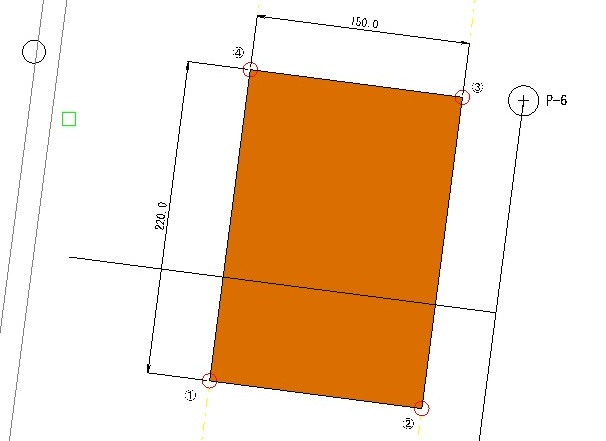

  純土量の仕上がり形状インポート完了



• レイヤ割り当て
  レイヤ「01海底地形」→非表示

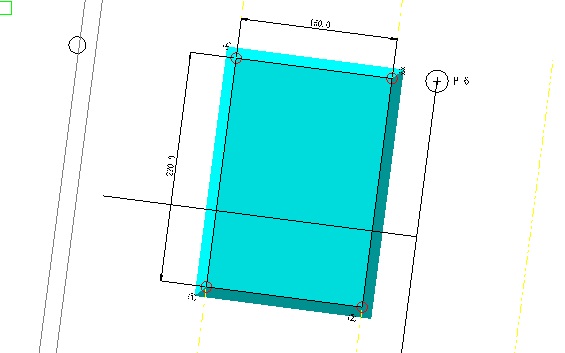

  純土量の仕上がり形状だけ表示されています。



  仕上がり形状のレイヤは新しくできたレイヤの内、「3D_その他」に割り当てられています（レイヤの一番下の方）
  →レイヤを変更します。

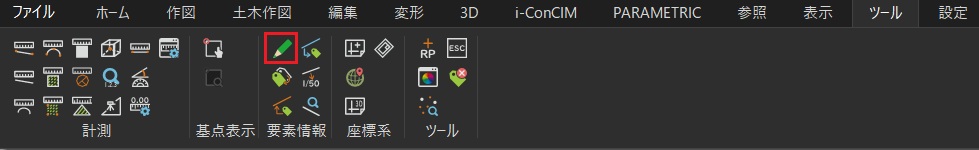

  「ツール」タブ→要素情報→変更



  純土量仕上がり形状を選択（クリック）→右クリック

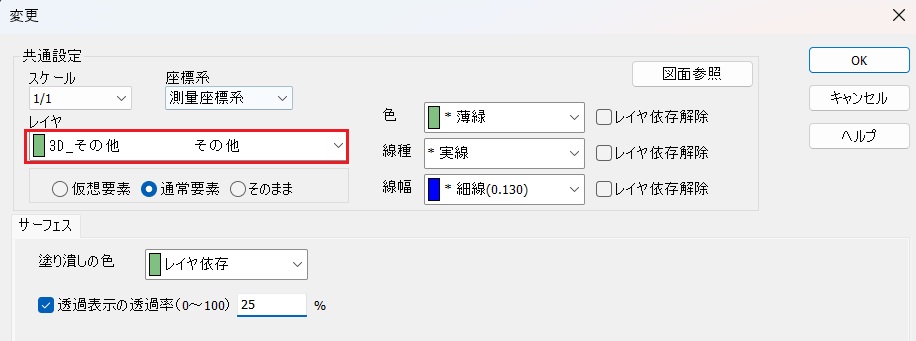

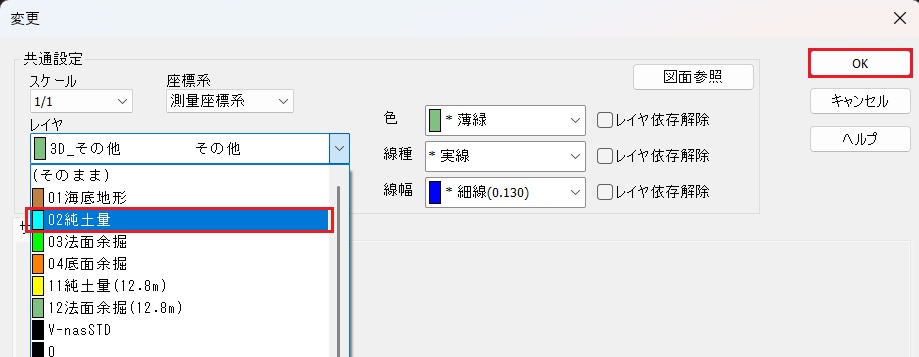

  現在のレイヤ「3D_その他」→変更します。



  レイヤ「02純土量」に変更→OK



  純土量仕上がり形状がレイヤ「02純土量」になりました。



  次にLandXML-4角形フォルダにある「teimen.xml」をインポートする
• 底面形状LandXMLインポート
  「i-ConCIM」タブ→LandXMLツール→J-LandXMLインポート

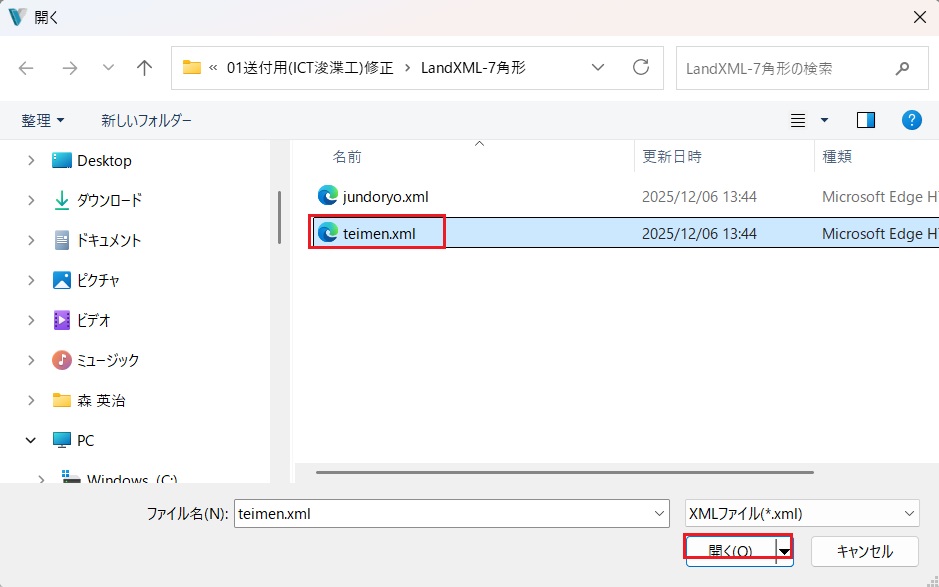

  開く画面→LandXML-4角形フォルダ→「teimen.xml」選択→開く





  純土量仕上がり形状と同様にインポート後レイヤを「04底面余掘」に変更



• 法面余掘、深度分けLandXMLインポート
  同様に下記フォルダから計算に必要なLandXMLファイルをインポートする。

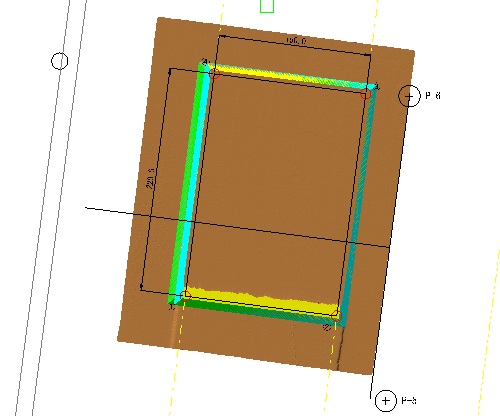

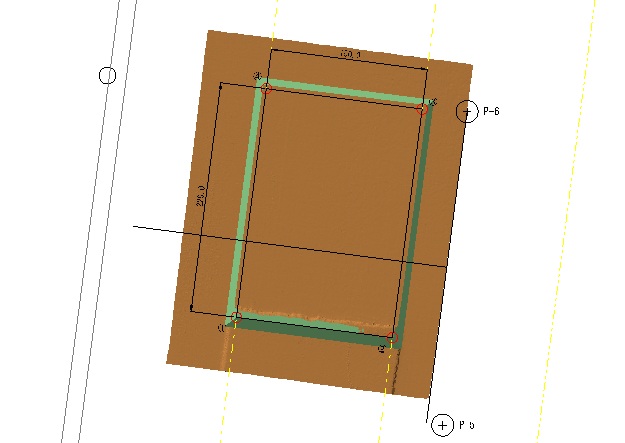

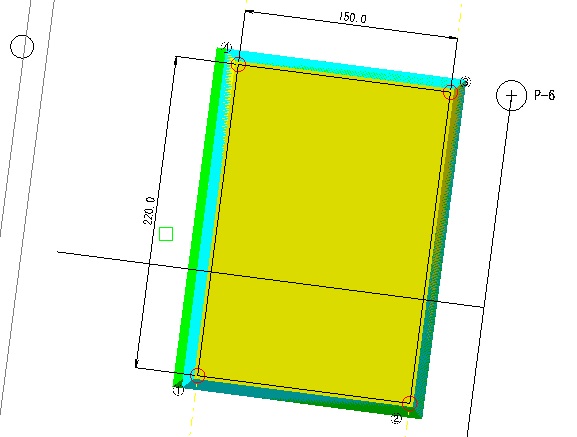

  全てのLandXMLファイルをインポートしてレイヤを割り当てました。



  海底地形も表示





自動追加されるレイヤ

• LandXMLインポートに伴い自動追加されるレイヤ
  レイヤ画面の下の方の赤枠内のレイヤが追加されます。
  黄色枠内のレイヤは割り当てられた要素（LandXMLファイル）はありません。（そのまま削除してもOK）



  黄色枠内のレイヤを削除
  このレイヤもLandXMLファイルを純土量や余掘土量レイヤに割り当てることで全て削除しても大丈夫です。





土量算出

土量計算は下記のページを参考にしてください。
• ICT浚渫工（浚渫土量算出）V-nasClair Ver.2025 参照
• ICT浚渫工（土質・N値別土量算出） 参照
